hjd105
級別: 略有小成
精華主題: 0
發帖數量: 292 個
工控威望: 456 點
下載積分: 1483 分
在線時間: 238(小時)
注冊時間: 2007-09-21
最后登錄: 2024-05-01
查看hjd105的 主題 / 回貼
樓主  發表于: 2011-06-16 16:08

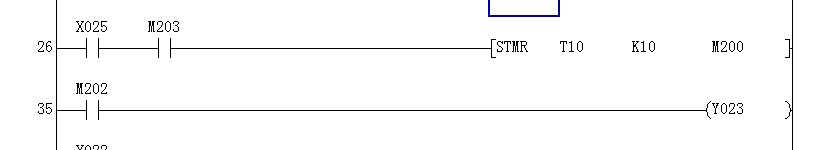

圖片:
請各位高手看一下這二個程序步,M202,M203是怎么回事?為什么m203控制特殊時間繼電器呢?M200是怎么回事呢?請幫忙詳細說下,怎么都看不懂呢
qlin
學過一點FX型PLC基本知識
級別: 家園常客
精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的 主題 / 回貼
1樓  發表于: 2011-06-16 16:22
     好多天未能登錄成功,今試回一帖。

    查了一下FX2N的編程手冊,STMR是特殊定時器指令,按樓主的梯形圖:
    T10的設定值為1s,M200隨執行條件的接通而接通,執行條件斷開后、M200延時1s斷開;
    M201隨執行條件的由通到斷而接通,延時1s斷開;M202隨執行條件的接通而接通,若執行條件接通時間大于1s,則1s后斷開;M203隨M202的斷開而接通,隨M200的斷開而斷開。

    那么,執行條件中串入M203的常開接點后,由于執行條件不能接通(若他處也無指令使M203接通),則STMR指令不執行,M202、M203均不接通;
    若改為串M203的常閉接點,則在X25一直接通時,M202斷續接通,通斷時間各1s。
[ 此帖被qlin在2011-06-16 17:06重新編輯 ]
本帖最近評分記錄:
  • 下載積分:+5(hjd105) 說得很好很詳細。
  • 僅很早前用過幾次順控編程(PLC),嘿嘿,沒尋找機會
    hjd105
    級別: 略有小成
    精華主題: 0
    發帖數量: 292 個
    工控威望: 456 點
    下載積分: 1483 分
    在線時間: 238(小時)
    注冊時間: 2007-09-21
    最后登錄: 2024-05-01
    查看hjd105的 主題 / 回貼
    2樓  發表于: 2011-06-16 16:52
    我覺得那個M203應當是常閉才對呢
    xlqlh
    秦漢
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 375 個
    工控威望: 1888 點
    下載積分: 14144 分
    在線時間: 122(小時)
    注冊時間: 2011-03-28
    最后登錄: 2021-04-24
    查看xlqlh的 主題 / 回貼
    3樓  發表于: 2011-06-16 20:52
    還真沒見過
    秦漢
    舒中勝
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 250 點
    下載積分: 754 分
    在線時間: 43(小時)
    注冊時間: 2010-06-11
    最后登錄: 2025-01-23
    查看舒中勝的 主題 / 回貼
    4樓  發表于: 2011-06-16 21:53
    又增加了知識
    李123456
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看李123456的 主題 / 回貼
    5樓  發表于: 2011-06-16 22:14
    見識了
    fairland
    認認真真工作,踏踏實實做人
    級別: 探索解密
    精華主題: 0
    發帖數量: 52 個
    工控威望: 161 點
    下載積分: 1573 分
    在線時間: 25(小時)
    注冊時間: 2011-02-23
    最后登錄: 2015-08-03
    查看fairland的 主題 / 回貼
    6樓  發表于: 2011-06-17 09:22
    M203也有可能是人機界面里一個控件的寫入地址值,用于手動控制
    sjm213
    有小知識,無大學問。
    級別: 論壇版主

    精華主題: 7 篇
    發帖數量: 5235 個
    工控威望: 7459 點
    下載積分: 159440 分
    在線時間: 3187(小時)
    注冊時間: 2007-11-21
    最后登錄: 2025-02-06
    查看sjm213的 主題 / 回貼
    7樓  發表于: 2011-06-18 00:50

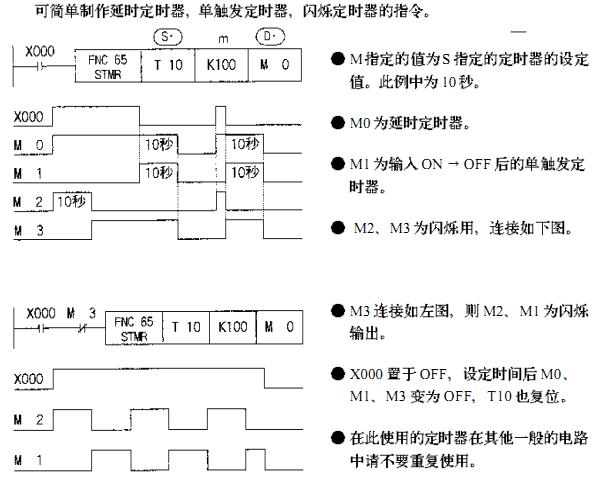

    編程手冊上有該指令的應用實例。
    M203確實應該常閉。
    從時序圖上可以看得很清楚:

    萬鈞彩
    級別: 略有小成
    精華主題: 0
    發帖數量: 269 個
    工控威望: 405 點
    下載積分: 18748 分
    在線時間: 166(小時)
    注冊時間: 2010-08-02
    最后登錄: 2017-04-30
    查看萬鈞彩的 主題 / 回貼
    8樓  發表于: 2011-06-18 13:15
    又增加了知識
    liuhanqi
    活著就要做貢獻!
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1226 個
    工控威望: 3725 點
    下載積分: 6181 分
    在線時間: 378(小時)
    注冊時間: 2008-03-04
    最后登錄: 2017-06-16
    查看liuhanqi的 主題 / 回貼
    9樓  發表于: 2011-06-18 16:13
    以前從視頻上見到過,今天看到實際的了。開眼了
    學無止境,永遠是學生。
    劉長城
    級別: 略有小成
    精華主題: 0
    發帖數量: 173 個
    工控威望: 287 點
    下載積分: 2377 分
    在線時間: 116(小時)
    注冊時間: 2009-08-27
    最后登錄: 2021-04-29
    查看劉長城的 主題 / 回貼
    10樓  發表于: 2011-06-18 19:49
    學習學習
