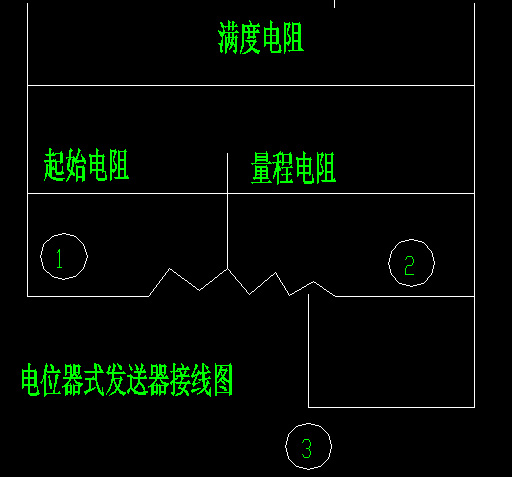

一塊指針式遠傳壓力表，起始電阻值：3～20歐姆，滿刻度電阻值：340～400歐姆，它有3根線

要接到顯示儀表上。量程是0～0.6MPa，現要顯示儀表能和遠傳壓力表顯示相同的值。顯示儀表有

項設置是IN（輸入信號類型選擇），我設為27（0～400歐姆）測量范圍是－1999～9999。用螺絲刀

撥動遠傳壓力表后的指針讓它的壓力有所變化，兩表怎么也不對應。兩表的接線圖如下

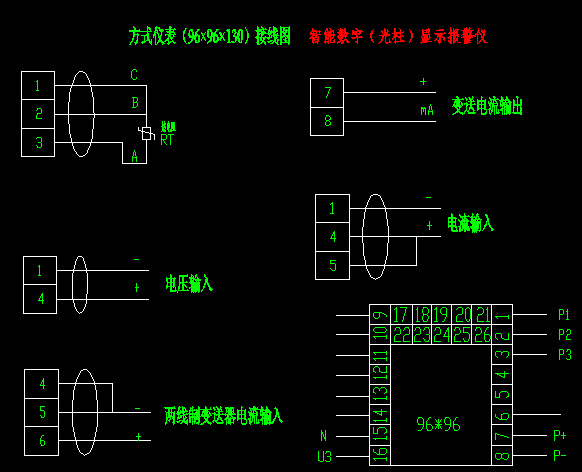

顯示儀表接線圖中的P1,P2,P3.和遠傳壓力表中的1，2，3號線應該怎樣接，或者在顯示儀表的

設置里要改什么才能達到要求?

如果顯示表的1、2、3（即P1、P2、P3）是可以接熱電阻的，按照我自己的理解：
1--P1&P2
3--P3

2不接線

另外這種儀表肯定能夠在參數里面進行修正，首先將遠傳表電阻調為0，將顯示儀表顯示值設為0MPa；再將遠傳表電阻調位400，將顯示儀表顯示值設為0.6MPa。這樣再撥動遠傳表的電阻的話，顯示儀表就能顯示出對應的變化值了。（大概原理應當如此）

怎么設置顯示儀表，需要看說明書的啊。

以上是個人看法，敬請指正！

接熱電阻是可以的，第一副圖中RT就表示熱電阻。問題好像就在調整阻值上，當指針指到0MPa時

阻值不等于0，這個阻值是出廠時廠家設好的，根本不讓用戶調整。

wo yao

用調電阻來看顯示表的數值，不要用顯示表的的數值倒推電阻值。
或者說如果它們的比例關系是Y=aX+b的話，那么你的儀表與壓力計對應關系為0=aX+b，且X不等于0，也就是b不等于0。
如果b不可調，則這個關系就這么建立了，只要a這個比例系數是穩定的，那么就可以說達到了我們的控制目的了。
最終，我們要做的就將Y與實際壓力進行校正，只要Y的顯示值是實際壓力就可以了。
在一般的儀表中，肯定能有一個參數，專門對測得數值進行上下調整，使得顯示值顯示為實際值（用專用測量儀器校準的值）。
所以，我認為只要這塊儀表現在能夠根據壓力計阻值的變化，正常顯示一個在0～0.6MPa之間的數值（最好是成正比的），那么，就只要找到該儀表的說明書，將這個參數修正過來就行了。

現在我開始懷疑，這塊遠傳壓力表和顯示儀表能否配套使用了，遠傳壓力表是可變電阻信號。

而顯示儀表可接受的只有線性電阻（0～400歐姆，說明書上所說），而1，2，3是接熱電阻RT的，

可變電阻和熱電阻是否是一種信號值得懷疑

智能式儀表功能多，包括可變電阻和熱電阻性能，
1--P1與P2短接
3--P3
量程設置問題。
