樓主發表于: 2008-03-25 10:58

只看樓主 | 小中大

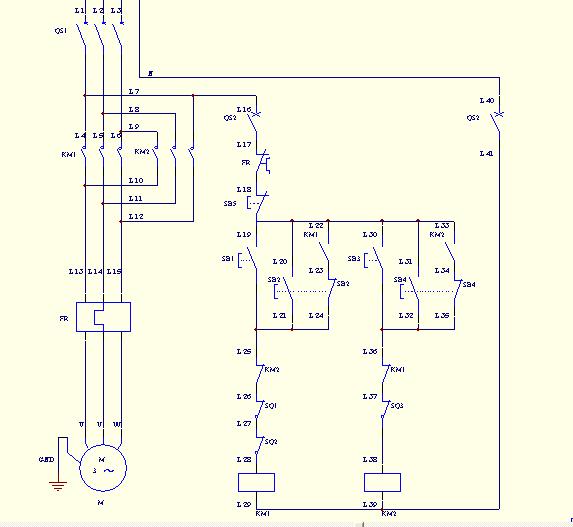

圖片：

一個簡單的繼電器控制系統,控制電葫蘆正反轉,有點動,有自動提升.可在調試時發現有時候點動會誤動作,變成自動了,圖我附上,原理上不應該有問題,經驗豐富的朋友幫我分析一下該怎么辦?一般情況下每20次會有一兩次誤動作!
注:SB1,SB3是自動SB2SB4是點動!下面的是行程開關!

[ 此貼被yangjunhua在2008-04-01 08:04重新編輯 ]

一天賊忙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 458 個
工控威望: 433 點
下載積分: 6292 分
在線時間: 42(小時)
注冊時間: 2007-11-15
最后登錄: 2025-09-04
查看一天賊忙的主題 / 回貼

1樓發表于: 2008-03-25 11:16

只看該作者 | 小中大

是倆邊的點動都會出這樣的問題嗎？接觸器一般不會有問題，兩個點動按鈕不是買的大興的吧。

混灌水區的！

yangjunhua

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangjunhua的主題 / 回貼

2樓發表于: 2008-03-25 11:44

只看該作者 | 小中大

都會!反正是正泰的垃圾開關.質量很差的!

yangjunhua

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangjunhua的主題 / 回貼

3樓發表于: 2008-03-25 11:45

只看該作者 | 小中大

我也分析是開關質量太差了,不過會不會有別的原因呢?比如說剩磁了,

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5168 個
工控威望: 7529 點
下載積分: 162363 分
在線時間: 3248(小時)
注冊時間: 2007-11-21
最后登錄: 2025-10-06
查看sjm213的主題 / 回貼

4樓發表于: 2008-03-25 13:32

只看該作者 | 小中大

再找兩組輔助觸點，KM1常開與SB1并聯，KM1常閉與SB2閉、KM1常開這一路串聯；KM2同理。

腦子短路了，這是極期無效的想法。

[ 此貼被sjm213在2008-03-25 19:52重新編輯 ]

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

5樓發表于: 2008-03-25 13:34

只看該作者 | 小中大

按我看，如果電工要做到這樣應該可以了。用好一點的元器件就不存在這個問題。

jidelin

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jidelin的主題 / 回貼

6樓發表于: 2008-03-25 13:50

只看該作者 | 小中大

shi a

yangjunhua

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangjunhua的主題 / 回貼

7樓發表于: 2008-03-25 15:30

只看該作者 | 小中大

4樓說的有道理,怎么加小繼電器呢,在那里加呀,

記得有我

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 92 個
工控威望: 267 點
下載積分: 2434 分
在線時間: 131(小時)
注冊時間: 2006-11-08
最后登錄: 2025-07-27
查看記得有我的主題 / 回貼

8樓發表于: 2008-03-25 15:31

只看該作者 | 小中大

經驗啊！！！

yangjunhua

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangjunhua的主題 / 回貼

9樓發表于: 2008-03-25 15:37

只看該作者 | 小中大

引用
引用第5樓sjm213于2008-03-25 13:32發表的 :
再找兩組輔助觸點，KM1常開與SB1并聯，KM1常閉與SB2閉、KM1常開這一路串聯；KM2同理。

不知道這樣做怎么實現點動?sb1和SB2都成自動了.KM1常閉與SB2閉、KM1常開這一路串聯就沒有什么意思了,這一路永遠不通呀,望能詳細說明.謝謝!

xieshaokui

王者榮耀是毒藥！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 491 個
工控威望: 581 點
下載積分: 6880 分
在線時間: 234(小時)
注冊時間: 2007-05-18
最后登錄: 2025-07-13
查看xieshaokui的主題 / 回貼

10樓發表于: 2008-03-25 17:33

只看該作者 | 小中大

這種電路圖是完全可以做成教科書的,畫得很好,只是在實施時的對電器的要求取決于設計者的考慮,
用國產的垃圾東西沒有什么用的,沒有問題的設計也變得漏洞百出,所以建議優先考慮品牌電器,如果非要在垃圾中淘寶的話,不如自已買幾種回來看看,常閉和常開的動作相差多少!有CE認證和3C認證的要好一點!!

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 919 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

11樓發表于: 2008-03-25 18:47

只看該作者 | 小中大

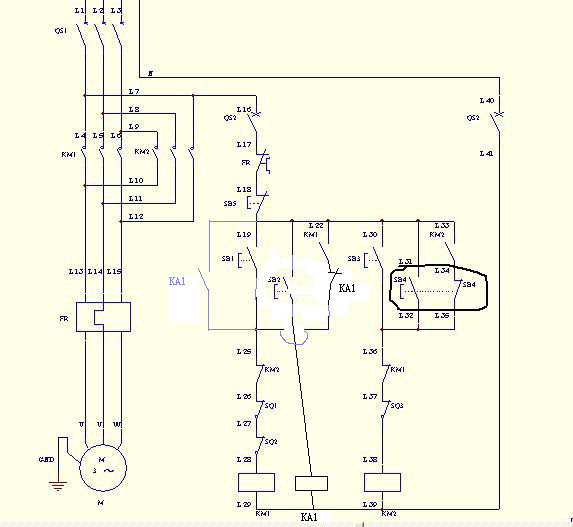

只改KM1，大家看下有錯誤嗎？
