     使 用 說 明 書

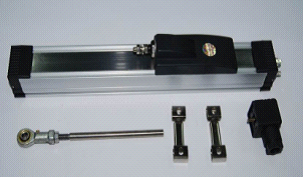

              WKFM直線位移傳感器
※ 產品應用
     WKFM是微型滑塊式,是最小尺寸的最小型化結構,特別適合安裝空間狹小,不便于對中的場合。如:醫療設備、大廈自動門、列車自動門、輕工設備等。
※ 產品特點
外殼表面陽極處理,防腐蝕。
內置導電塑料測量單元,無溫漂,壽命長。
具有自動電氣接地功能。
密封等級為IP54(向下安裝時IP57),有直接出線和五芯插頭插座輸出兩種選擇,可以適用在大多數通用場合,特別適用于安裝空間狹小的場合,難以保證對中的場合
允許極限運動速度為3m/s。
技術參數
有效行程規格(mm)    10、15、25、50、75、100、125、150、175、200、225、250、275、300
機械行程規格(mm)        有效行程+3mm(每端緩沖1.5mm)
電阻(KΩ±10﹪)        1(10~25mm有效行程);2(50mm有效行程);
    5.0(75~300mm有效行程)
獨立線性精度(﹪)        0.2(10~25mm有效行程);0.15(50~75mm有效行程);
    100~200mm有效行程);0.08(225~300mm有效行程)
解析度        無限分辨
最大工作速度        5m/s
使用溫度范圍        -40~125℃
尺寸        A=有效行程+56mm
※ 安裝尺寸



機械安裝:
電子尺的安裝宜將余量均勻留在兩端,未確定極限位置之前不要鎖緊固定支架螺絲,待調整行程后才能鎖緊電子尺固定支架螺絲。
拉桿式電子尺的拉球萬向頭允許半徑1mm的對中性偏差,當然規格越短,建議對中偏差越小。
固定電子尺后,將拉桿(WKTC、WKTM系列均適用)縮回時,萬向球頭的圓柱本體應能在四個徑向方位有空隙。。否則,調整萬向頭安裝位或調整靠近伸出端的安裝支架位。
在拉桿拉出時如有很大的不對中,應調整靠近插頭那端的安裝支架。這可作為一種輔助復查方式。
拉球萬向頭安裝桿與拉桿允許角度±12º的傾斜。但如果安裝時對中偏差和傾斜偏差同時都很大將會影響電子尺的穩定性和使用壽命。應予以進一步調整。
滑塊電子尺可以減少調整對中性的工作量,但輔助加長桿不能取消,否則,會出現由于對中性不好而導致穩定性和使用壽命,甚至當即致使電子尺失效。
一切調整好后,緊固安裝螺絲,力度應使接地電阻小于1Ω為宜。用萬用表200Ω檔位測量電子尺封蓋螺絲與安裝支架之間的電阻。
使用四線制或帶有屏蔽線的配線,電子尺那端接地端應連接,同時將第四端或屏蔽線在電控箱端可靠接地。
