我的意思別將模擬電壓輸入口該燒嘍！還有個問題我需要將交流電流轉換成模擬電壓需要用什么方式？？謝謝�。�

如這樣簡單就行就不會有精度可言。      要電子電路或模塊轉換。

樓主這個10V電壓用在什么地方？

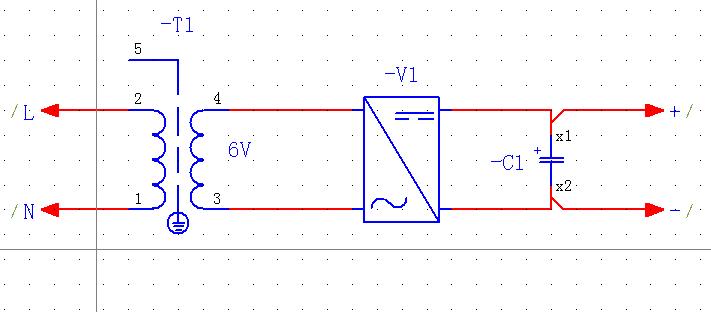

按圖所示的電源，沒有穩壓，如果輸入是220V，那么經過整流+濾波后，電壓大約是：6*1.4=8.4V。
最好用開關電源。
如果考慮成本，也可以把6V電壓改成12V左右
再在輸出端加裝一個：三端穩壓，比如 LT1083  輸出電流7.5A，淘寶網上很多。

我的這個沒什么要求！！目的是讓觸摸屏上有當前電壓顯示！

忘記解釋此電路上的整流后電壓是供PLC那A/D用。

還是用開關電源安全，不然加個三端穩壓模塊。

樓主你去買一個電太變送器就好了

不可以加穩壓塊�。∪绻�加了就顯示不了實時交流電壓。

那你就可以結合二者的方法，供電端接穩壓后，電壓檢測信號接在穩壓前端（整流后或者直接做一個整流回路，不要濾波）。
如果你電壓信號取自整流濾波后，由于電解電容的作用，電壓信號反應會有誤差。

引用

引用第7樓wenrong于2012-05-12 10:10發表的  :
不可以加穩壓塊！！如果加了就顯示不了實時交流電壓。

樓主的意思是：用這個電壓，輸入PLC  A/D，再由PLC計算后，把交流電當前的電壓值，在觸摸屏上顯示吧

如果是，那么很遺憾的告訴你，不可能，因電容的充放電，所以如果220V電壓突然降低，那么，電容上電壓是從8.4V開始慢慢降低，A/D 輸入電流較小，因此這個速度較慢，如果沒接有其它負載，那么有可能要幾分鐘，所以不能正確顯示出當前交流電電壓值，只能夠是大概值。

先謝謝樓上回復。安照樓上的說法如果我將上圖中的濾波電容換成104的紙片電容（作用是防止尖脈沖傷及A/D模塊），然后在輸出端接一假負載（電阻）是不是就可行了呢？？？
