交作業，請大家?guī)臀遗�改一下，�?duì)三菱的步進指令不熟，附件有程序及編程軟件

液壓動力滑臺的設計
1.任務：

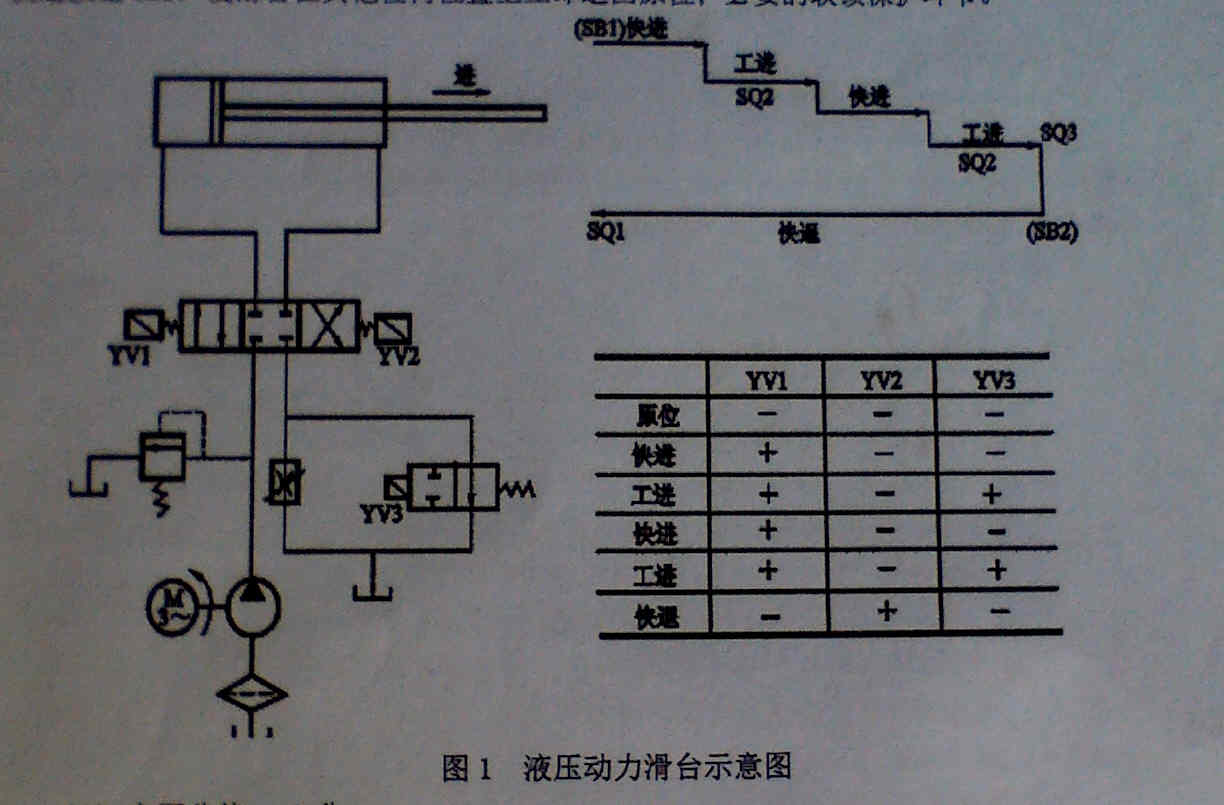

該液壓動力滑臺的工作循環、油路系統和電磁閥通斷表如下圖所示。SQ1為原位行程開關，SQ2為工進行程開關，在整個工進過程中SQ2一直受壓，故采用長擋鐵，SQ3為加工終點行程開關。本題假設液壓泵電動機已啟動。
2.要求：
①工作方式設置為自動循環、手動、單周期
②有必要的電氣保護和聯鎖
③自動循環時應按上述順序動作
④按起動按鈕SB1后，滑臺即進入循環，直至壓SQ3后，滑臺自動退回原位；也可按快退按鈕SB2，使滑臺在其他任何位置上立即退回原位；必要的聯鎖保護環節。


[attachment=96902]
   三菱FX編程3.3免安裝版.rar (759 K) 下载次数:25

程序重新上傳，更新手動部分。

y0y1y2在步進可以重復在其它地方輸出可能出現雙線圈

引用

引用第2樓wanggt于2012-11-20 13:42發表的  :
y0y1y2在步進可以重復在其它地方輸出可能出現雙線圈

程序中Y0Y1Y2雙線圈會沖突嗎？

研究一下先。

你為什么不用M呢   ，而且本來幾步就能完成的 ，被你搞的這么復雜。重要的是程序不對 ，很沒意義 。
好好學學吧

用步進指令y0y1y2是不會沖突的，只要注意他們的通斷就行啦

軟件用不了呢
