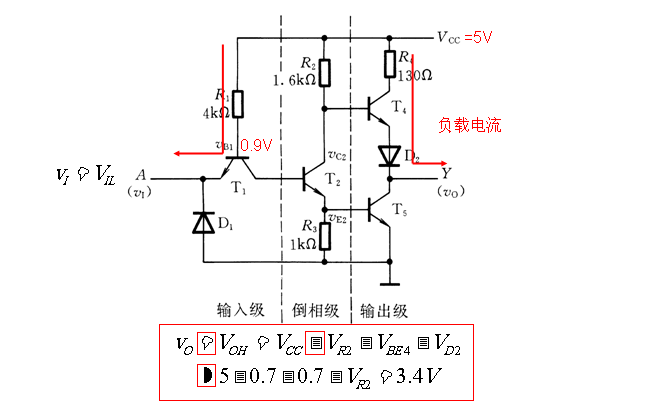

如圖，請各位大大幫我看下，框里的符號代表什么意思，非常感謝！！！！

學習，努力

kgao08885

有小知識無大學問。像螞蟻一樣工作，像蝴蝶一樣生活。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 160 個
工控威望: 3516 點
下載積分: 1219 分
在線時間: 165(小時)
注冊時間: 2011-10-01
最后登錄: 2025-05-12
查看kgao08885的主題 / 回貼

1樓發表于: 2012-12-25 16:35

只看該作者 | 小中大

Vcc是表示電源5V電壓，V0表示地，也就是電源負極；VR2為3.4V,表示R2兩端壓降為3.4V；VBE4是指T4三極管基極與發射極的飽和導通電壓為0.7V；VD2是指二極管D2兩端的導通電壓為0.7V；V0-VH（U1）為信號電壓輸入端；V0-VOUT（UO）為信號輸出端。此電路當?shù)瓜鄻OT2導通后，T4及T5導通后，對輸出負載Y進行鉗位，使輸出為低電平，負載電流取決于R4的阻值大小。
