樓主  發表于: 2013-04-08 02:15
圖片:
用555定時器做觸摸延時開關。

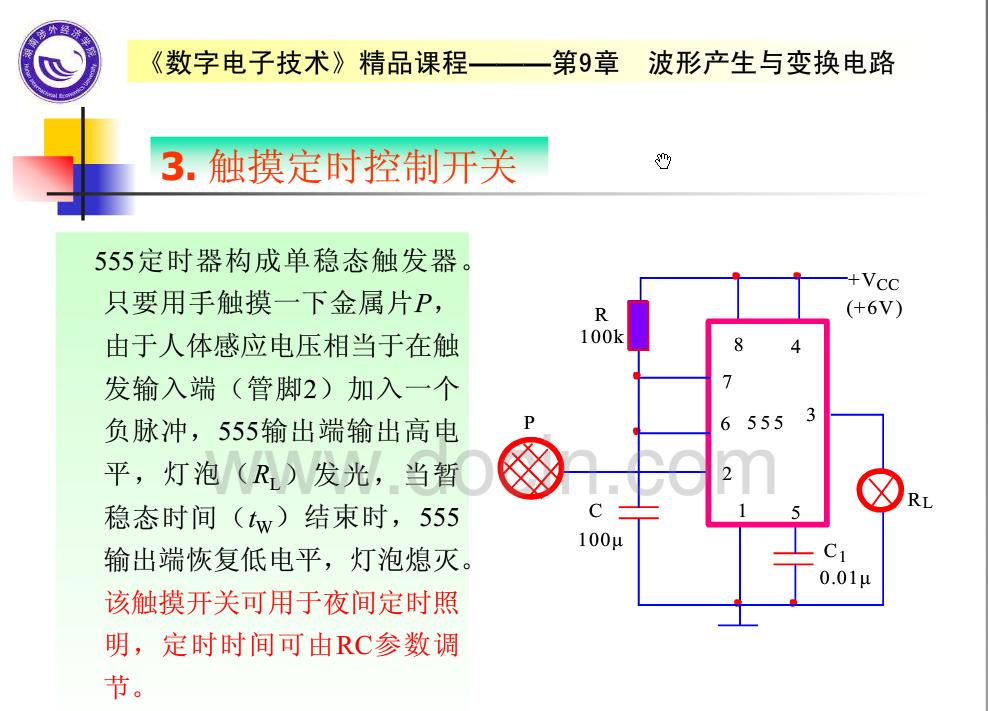

第一幅圖:

這張圖是在網上搜的,可能大家在網上也看到過。但按照圖中所示,把電路搭建起來,并不能達到觸摸開關的效果,我試的時候電路對觸摸沒反應。
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
1樓  發表于: 2013-04-08 02:26
圖片:

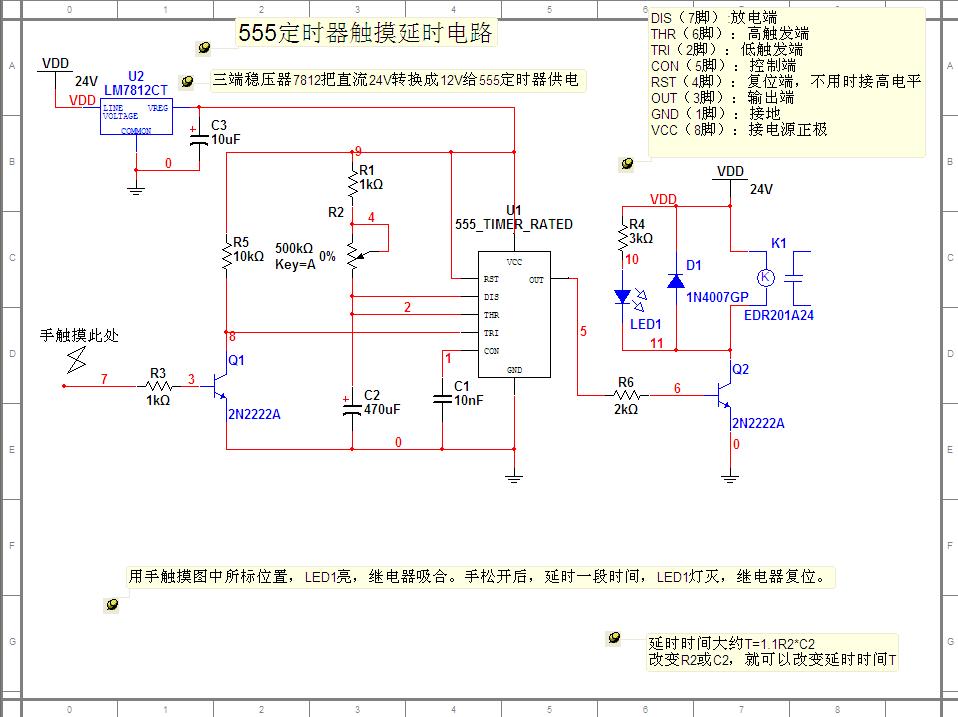

在上圖中的555定時器2腳接一個NPN的三極管,并讓2腳接三極管的集電極,三極管發射極接地,用手觸摸三極管的基極。這時電路就會有反應。
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
2樓  發表于: 2013-04-08 03:45
圖片:
圖片:

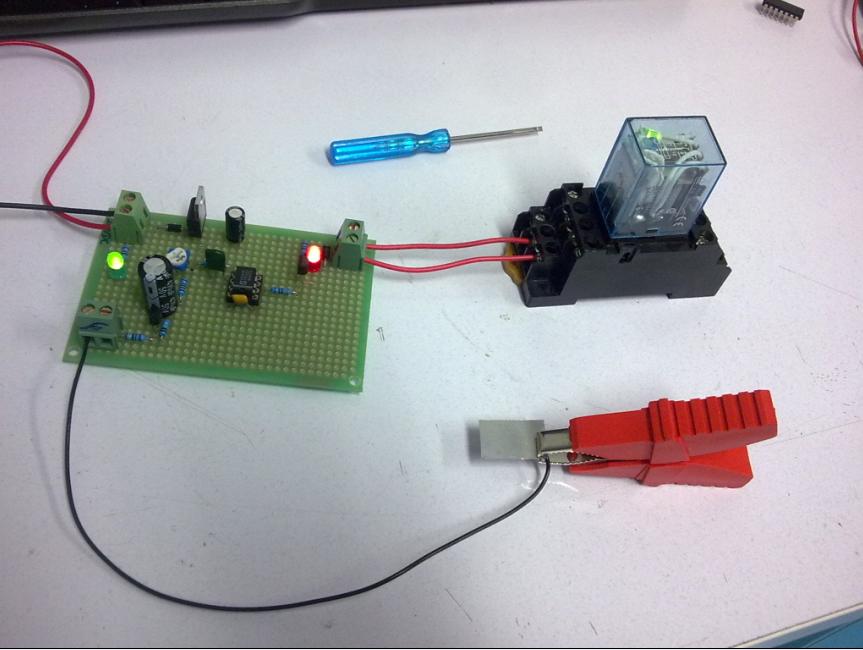

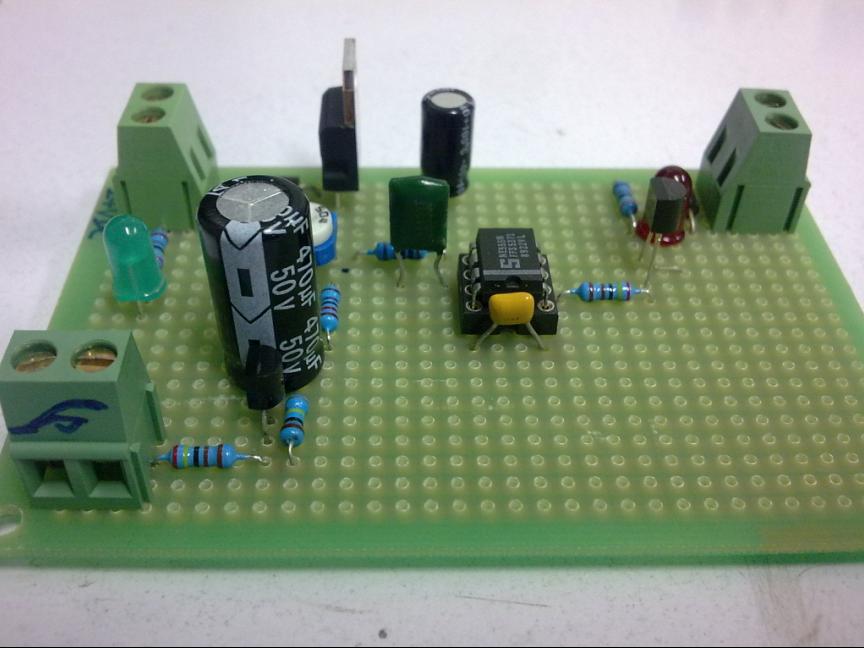

用555定時器作觸摸開關時,即使人不和大地接觸和人不直接接觸圖中三極管Q1的基極,而是人站在一個木板上,手拿著一把螺絲刀的絕緣柄,用螺絲刀的金屬頭去觸碰圖中的金屬片,電路也可以被觸發。

相關解釋:555定時器輸入阻抗很高,所以對微弱的電流很敏感。當感應電的功率很小時,雖然有電壓,但電流太低,所以說這種情況下高阻輸入由于對電流的需求很小,只要電壓就可以觸發,所以使用它的時候,對人體的觸摸會有反應。
無論是人還是鉗子,它都是導電的,盡管剪線的鉗子外是絕緣的,于由它是金屬的,它能接收空間中的任何無線電波,當它與觸片接觸時,金屬間的空間電位差也會使這一瞬間產生放電而有電流進入,人體也不例外,而且人體比較大,接收空間中的電磁波能力更強。

觸摸開關的原理是利用人體的感應電壓觸發的,因為在我們的環境里我很多的電磁波,都會使人體產生感應電壓,就是這個原理.

  因為有了感應電壓才能觸發觸摸開關的輸入三級管(一般是高輸入阻抗的COMS管)使它導通,從而控制電路開關.



lancho
級別: 略有小成
精華主題: 0
發帖數量: 86 個
工控威望: 212 點
下載積分: 754 分
在線時間: 76(小時)
注冊時間: 2011-08-06
最后登錄: 2023-07-17
查看lancho的 主題 / 回貼
3樓  發表于: 2013-04-11 15:41
好圖.不錯,我想問問相關材料在哪里可以買到,我也想學學電子
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
4樓  發表于: 2013-04-15 02:49
電子元器件電子市場有的賣
艾為之
人有不為也,而后可以有為也!幫助別人,快樂自己!!
級別: 網絡英雄

精華主題: 0
發帖數量: 2497 個
工控威望: 6838 點
下載積分: 42958 分
在線時間: 467(小時)
注冊時間: 2013-08-07
最后登錄: 2016-10-25
查看艾為之的 主題 / 回貼
5樓  發表于: 2013-10-11 01:32
觸摸開關的原理是利用人體的感應電壓觸發的
