樓主發表于: 2013-02-20 18:13

只看樓主 | 小中大

圖片：

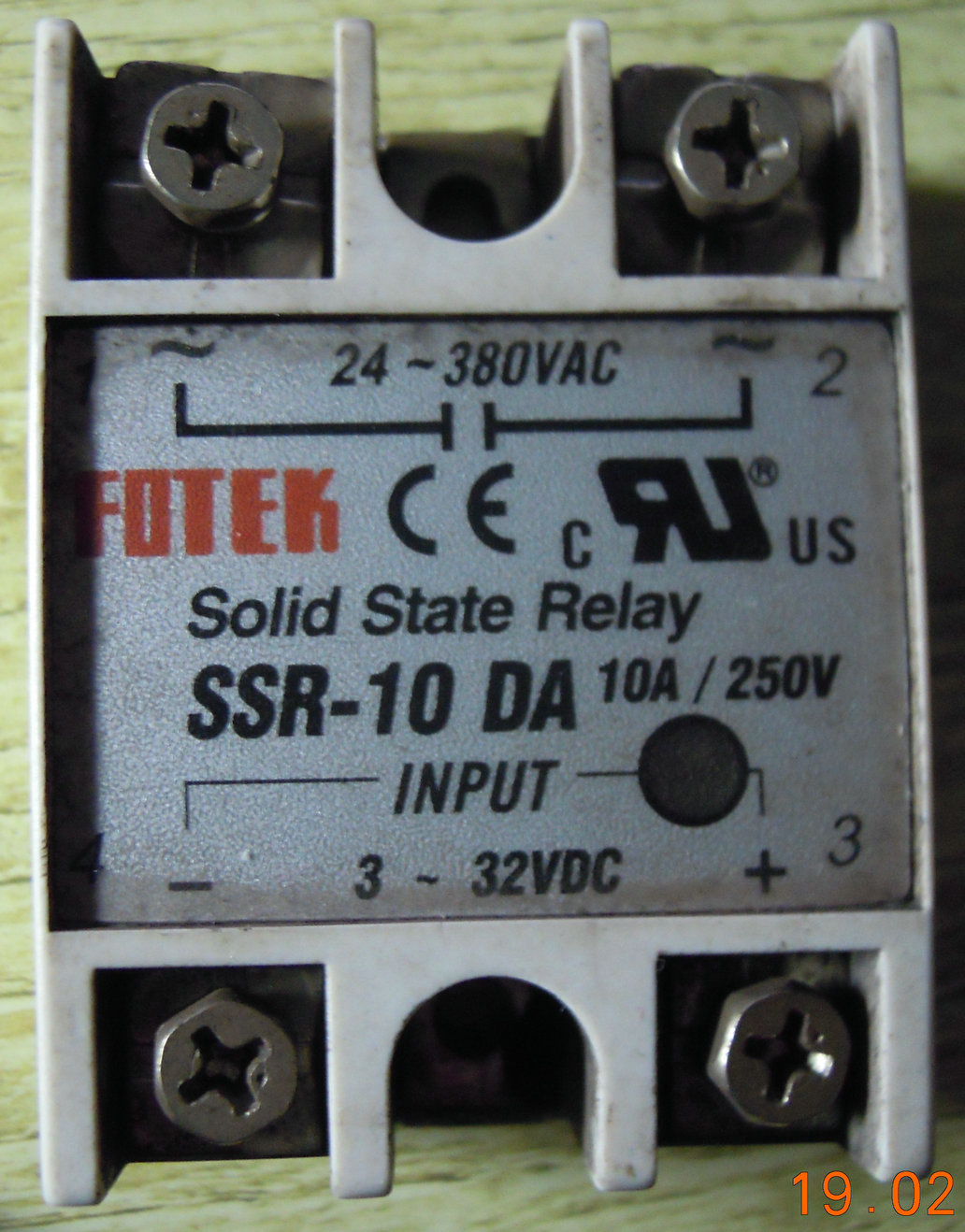

如下圖的固態繼電器怎么接線啊，1,2接交流，3,4分正負接直流，它是怎么工作的呢，哪位有這方面的資料，請指教下，謝謝

lqbzlqbz

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 931 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的主題 / 回貼

1樓發表于: 2013-02-20 18:23

只看該作者 | 小中大

就當普通繼電器接就行了，1、2為常開接點，3、4為線包。

張海川

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 152 個
工控威望: 328 點
下載積分: 15789 分
在線時間: 229(小時)
注冊時間: 2008-08-23
最后登錄: 2025-09-04
查看張海川的主題 / 回貼

2樓發表于: 2013-02-20 18:28

只看該作者 | 小中大

1 ,2接交流電源的火線（L),3,4接控制電源一般用24V是要分正負極的，工作原理是3 ，4有控制電源時1 ，2導通，如果沒有控制電源則斷開。

rgbfii

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 290 個
工控威望: 3201 點
下載積分: 11712 分
在線時間: 757(小時)
注冊時間: 2008-08-30
最后登錄: 2025-10-03
查看rgbfii的主題 / 回貼

3樓發表于: 2013-02-20 18:41

只看該作者 | 小中大

二樓講解到位，頂一個。

yaanlh

yaanlh

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 449 點
下載積分: 63411 分
在線時間: 179(小時)
注冊時間: 2012-05-16
最后登錄: 2025-09-27
查看yaanlh的主題 / 回貼

4樓發表于: 2013-02-20 18:41

只看該作者 | 小中大

內部電路很簡單，就是光電耦合和可控硅我也自己做過，以前我不買的都是自己做。你這個是交流250V10A的固態繼電器只能接250V以內的電壓哦。1腳你接L 2腳接線圈 3腳接開關電源+ 或者PLC輸出端 4腳接開關電源_或者PLC輸出端。你接負載最好在3A以內，如果功率過大要加散熱器或風扇。不過不管你選多少A的都要除以3倍才能保證你的繼電器不會燒壞哦。
