浙江菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 256 點
下載積分: 749 分
在線時間: 363(小時)
注冊時間: 2011-12-17
最后登錄: 2025-09-07
查看浙江菜鳥的主題 / 回貼

樓主發表于: 2012-11-29 21:56

只看樓主 | 小中大

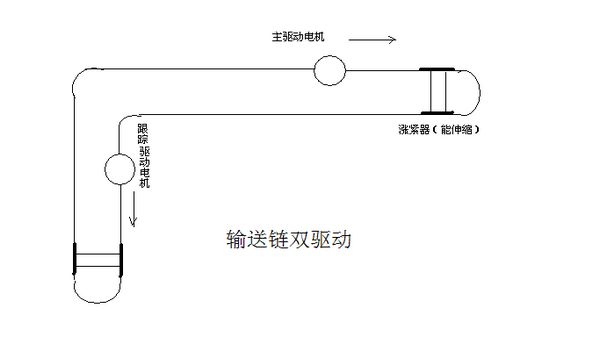

圖片：

小弟有臺達VFD037M43A兩臺和同步器SLC04C22A一臺，按照圖上運行（調節主驅動電機，跟蹤電機跟從）需要在漲緊器位置安裝位移傳感器嗎？請高手指點，有接線圖和參數更好，萬分感激

651290365

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 118 個
工控威望: 261 點
下載積分: 4691 分
在線時間: 65(小時)
注冊時間: 2012-10-18
最后登錄: 2024-04-07
查看651290365的主題 / 回貼

1樓發表于: 2012-11-30 10:04

只看該作者 | 小中大

2個繼電器，一個直流電源，還有2個對射開關，接線時，用一個對射開關，灰線接24V，黑線接信號線，藍線接零線，控制繼電器自鎖，沒有異物穿過時繼電器不自鎖，有異物時自鎖，，然后把同步器上的啟動型號接在串在繼電器上的長開上，就可以實現你要的控制方式

大地

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 312 個
工控威望: 6175 點
下載積分: 9337 分
在線時間: 409(小時)
注冊時間: 2008-11-16
最后登錄: 2022-03-07
查看大地的主題 / 回貼

2樓發表于: 2012-11-30 10:18

只看該作者 | 小中大

你這是吊線兩同步。要求不用很高，看下同步器SLC04C22A說明書就可以了。

zhtzht20

工程余料三菱變頻器，PLC模塊，費斯托電磁閥

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 264 個
工控威望: 336 點
下載積分: 717 分
在線時間: 286(小時)
注冊時間: 2009-09-20
最后登錄: 2016-09-10
查看zhtzht20的主題 / 回貼

3樓發表于: 2012-11-30 11:11

只看該作者 | 小中大

簡單的同步，用一臺變頻器控制不好，需要兩臺變頻器，驅動兩臺電機，張緊器那個位置裝3個行程開關兩個用來檢測過緊，和過松，已經用來加速度，當然還有更簡單的，用位移傳感器，需要PLC來控制，如果有興趣，可以加我QQ 990617982 我有實際使用案例，還有程序

低價處理PLC 光電電磁閥，接近開關等工控配件

zhouyang

我沒有選擇,但我有追求!

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 210 個
工控威望: 419 點
下載積分: 1189 分
在線時間: 94(小時)
注冊時間: 2009-02-22
最后登錄: 2015-11-02
查看zhouyang的主題 / 回貼

4樓發表于: 2012-11-30 12:30

只看該作者 | 小中大

如果在張進的位置加個傳感器做電機的實時反饋會更好!
但是會有速度波動

幻想----------設計的靈魂

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1198 個
工控威望: 3507 點
下載積分: 4425 分
在線時間: 1993(小時)
注冊時間: 2008-02-17
最后登錄: 2025-09-12
查看kyy80的主題 / 回貼

5樓發表于: 2012-11-30 20:46

只看該作者 | 小中大

就用主傳動的速度輸出0——10V作從機的速度主令，再在張緊位置處裝個5K的電位器作從機的速度疊加，設置一下從機變頻器的參數就行了。。。

浙江菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 256 點
下載積分: 749 分
在線時間: 363(小時)
注冊時間: 2011-12-17
最后登錄: 2025-09-07
查看浙江菜鳥的主題 / 回貼

6樓發表于: 2012-11-30 21:22

只看該作者 | 小中大

謝謝各位的指教，有用過臺達同步器的望告知接線方式

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1212 個
工控威望: 7635 點
下載積分: 1280 分
在線時間: 2673(小時)
注冊時間: 2007-03-21
最后登錄: 2025-09-29
查看烏龜船長的主題 / 回貼

7樓發表于: 2012-11-30 22:18

只看該作者 | 小中大

用一個同步器就ok了，我搞過一模一樣的

浙江菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 256 點
下載積分: 749 分
在線時間: 363(小時)
注冊時間: 2011-12-17
最后登錄: 2025-09-07
查看浙江菜鳥的主題 / 回貼

8樓發表于: 2012-12-01 21:20

只看該作者 | 小中大

烏龜船長請賜教啊

浙江菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 256 點
下載積分: 749 分
在線時間: 363(小時)
注冊時間: 2011-12-17
最后登錄: 2025-09-07
查看浙江菜鳥的主題 / 回貼

9樓發表于: 2012-12-02 22:04

只看該作者 | 小中大

烏龜船長請賜教啊

浙江菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 256 點
下載積分: 749 分
在線時間: 363(小時)
注冊時間: 2011-12-17
最后登錄: 2025-09-07
查看浙江菜鳥的主題 / 回貼

10樓發表于: 2012-12-03 23:07

只看該作者 | 小中大

繼續求助-------------

wang115828

學習

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 259 點
下載積分: 549 分
在線時間: 49(小時)
注冊時間: 2009-04-07
最后登錄: 2024-07-25
查看wang115828的主題 / 回貼

11樓發表于: 2012-12-06 12:09

只看該作者 | 小中大

在張緊那裝個電位器就幾快錢就搞定
