matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
樓主  發表于: 2013-08-25 18:36

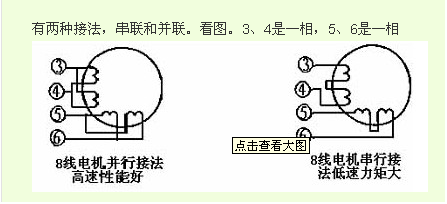

圖片:
如圖:按原來的內部線圈并聯接法四根線引出接在步進驅動器上,可以驅動步進電機運轉。
但是按圖中串聯的方法引出四根線接在步進驅動器上,通上電,電機不抱死,給脈沖電機也不轉。
并接時能運轉,串接時不能運轉。
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
1樓  發表于: 2013-08-28 19:19
有人按上圖接過嗎
caoxinhua735
級別: 略有小成
精華主題: 0
發帖數量: 147 個
工控威望: 245 點
下載積分: 1114 分
在線時間: 139(小時)
注冊時間: 2009-11-01
最后登錄: 2018-04-28
查看caoxinhua735的 主題 / 回貼
2樓  發表于: 2013-08-28 20:16
可能相序錯誤吧。
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
3樓  發表于: 2013-08-29 14:25
相序錯誤?如果是這樣的話,又該如何接線?
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2247 個
工控威望: 2480 點
下載積分: 11668 分
在線時間: 915(小時)
注冊時間: 2008-11-12
最后登錄: 2025-01-17
查看泰山之石的 主題 / 回貼
4樓  發表于: 2013-08-29 16:32
是否進行串接時,線圈的首尾接反啊?交換一下串接的線頭試試?
賞心悅目
級別: 論壇先鋒
精華主題: 0
發帖數量: 351 個
工控威望: 1388 點
下載積分: 1667 分
在線時間: 871(小時)
注冊時間: 2008-12-24
最后登錄: 2025-02-03
查看賞心悅目的 主題 / 回貼
5樓  發表于: 2013-08-29 18:19
雷賽步進電機我經常用,跟樓主的接線圖一模一樣,我用的是串型接法,沒有見過樓主說的問題啊,并型接法沒有接過,不好做評論,電機不抱死是不是說勵磁信號的問題呢,電機不轉的話是不是控制線路的接線有問題呢
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
6樓  發表于: 2013-08-29 18:41

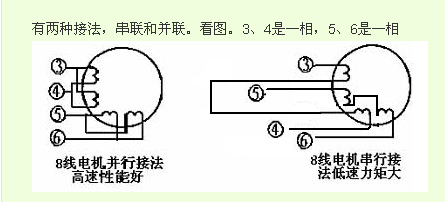

圖片:
控制接線沒有問題,這次按這個圖接就好了,只不過串接時性能不怎么好,有時控制信號斷開再加上時,運轉方向會混掉而且脈沖頻率較低時,會卡著轉不動。
并接時,脈沖頻率較低,電機會一步一步的轉,也沒有上述不良現象。實驗認為并接時比較穩定吧。
