請教用一個傳感器+一個繼電器+一個時間繼電器+電磁閥怎樣控制氣缸來回動作，怎樣接線？
各位高手能否給個接線圖
PLC控制的與不用PLC控制的都需要，急用，謝謝

工控學習

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 211 點
下載積分: 2659 分
在線時間: 23(小時)
注冊時間: 2011-02-21
最后登錄: 2014-05-14
查看工控學習的主題 / 回貼

1樓發表于: 2012-03-28 18:37

只看該作者 | 小中大

樓主好好想想吧并不難

小東

感謝工控，我終于把西門子給安裝好了！！！！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 416 點
下載積分: 1107 分
在線時間: 48(小時)
注冊時間: 2011-12-13
最后登錄: 2015-08-05
查看小東的主題 / 回貼

2樓發表于: 2012-03-28 18:51

只看該作者 | 小中大

時間繼電器的作用是什么？關閉氣缸還是打開氣缸時間？

電阻焊

拜師學藝，不恥下問，

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 277 個
工控威望: 484 點
下載積分: 5182 分
在線時間: 192(小時)
注冊時間: 2009-07-27
最后登錄: 2025-09-30
查看電阻焊的主題 / 回貼

3樓發表于: 2012-03-28 18:59

只看該作者 | 小中大

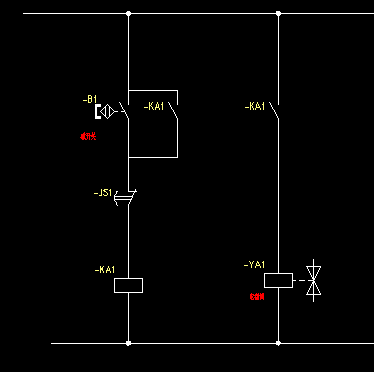

圖片：

這樣對不對，需要實際確認下，

neilnie

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 323 個
工控威望: 347 點
下載積分: 783 分
在線時間: 222(小時)
注冊時間: 2009-07-27
最后登錄: 2018-11-28
查看neilnie的主題 / 回貼

4樓發表于: 2012-03-28 20:27

只看該作者 | 小中大

引用
引用第3樓電阻焊于2012-03-28 18:59發表的 :
這樣對不對，需要實際確認下，

不錯，但少了時間繼電器線圈啊。還有不知樓主怎么控制。

henrywang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看henrywang的主題 / 回貼

5樓發表于: 2012-03-28 22:15

只看該作者 | 小中大

太感謝大家的幫助了，我這個只要是用在焊錫方面的，就一采足踏開關,氣缸伸出,此時焊接,等兩秒鐘后,當傳感器燈亮時,氣缸回來,上圖好像是少時間繼電器線圈的接線了

henrywang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看henrywang的主題 / 回貼

6樓發表于: 2012-03-28 22:25

只看該作者 | 小中大

就是等于還有一個按鈕開關,采下就閉合,即氣缸會伸出,松開,當傳感器燈亮時,氣缸會回來,就是這樣來回動作.

奮斗人生

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 570 個
工控威望: 740 點
下載積分: 10839 分
在線時間: 68(小時)
注冊時間: 2011-09-05
最后登錄: 2025-07-26
查看奮斗人生的主題 / 回貼

7樓發表于: 2012-03-28 22:44

只看該作者 | 小中大

非常簡單````

henrywang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看henrywang的主題 / 回貼

8樓發表于: 2012-03-28 23:11

只看該作者 | 小中大

呵呵!你是老手當然說簡單啦
可我才剛學呢!能否給個圖呢!

henrywang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看henrywang的主題 / 回貼

9樓發表于: 2012-03-29 09:23

只看該作者 | 小中大

唉！沒人理啊

a2103

珍愛生命，遠離領導

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 305 個
工控威望: 462 點
下載積分: 1168 分
在線時間: 74(小時)
注冊時間: 2009-01-04
最后登錄: 2015-04-14
查看a2103的主題 / 回貼

10樓發表于: 2012-03-29 14:52

只看該作者 | 小中大

感覺這是很沒用的問題，搞搞理論還行。見諒

shennan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 206 點
下載積分: 2964 分
在線時間: 37(小時)
注冊時間: 2008-10-26
最后登錄: 2019-07-13
查看shennan的主題 / 回貼

11樓發表于: 2012-03-29 16:25

只看該作者 | 小中大

這得看你用的什么電磁閥啊，2位3通還是3位5通，這可有區別了。
