樓主發表于: 2014-03-24 21:58

只看樓主 | 小中大

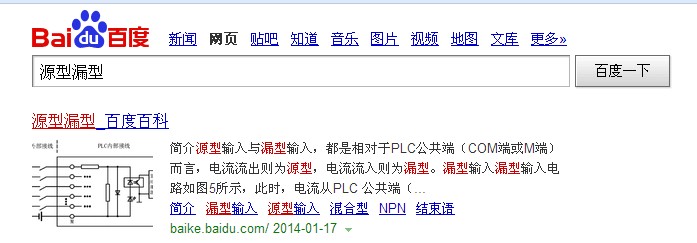

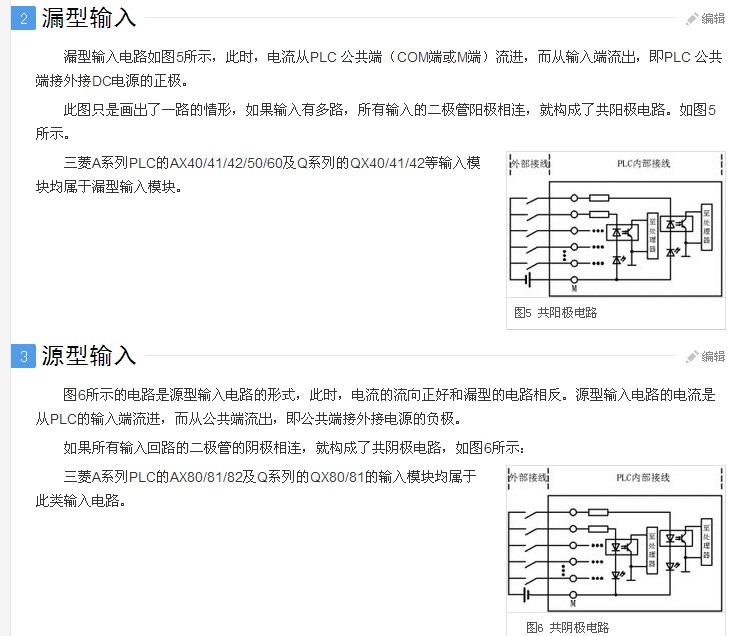

源型漏型說明的所配的圖片是不是弄錯了啊？

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

1樓發表于: 2014-03-24 22:14

只看該作者 | 小中大

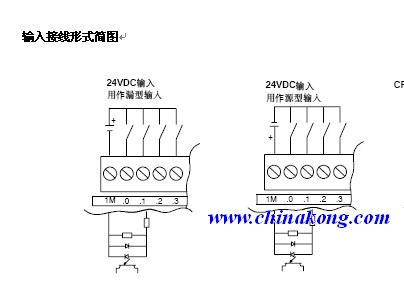

再看西門子的接線圖

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

cmsn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 259 個
工控威望: 451 點
下載積分: 1037 分
在線時間: 281(小時)
注冊時間: 2012-09-10
最后登錄: 2025-09-02
查看cmsn的主題 / 回貼

2樓發表于: 2014-03-24 22:31

只看該作者 | 小中大

貌似是西門子的不對啊，反了

cd_looper

好想放飛自我

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 362 個
工控威望: 2014 點
下載積分: 3363 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-07-05
查看cd_looper的主題 / 回貼

3樓發表于: 2014-03-24 23:28

只看該作者 | 小中大

這個我也糾結了好久，我第一次上百度搜的時候我也感覺百度錯了，越翻其他地方的解釋越混亂。我都不知道誰是正確的了。來個高手來終結一下吧。一口氣告訴我源型、漏型、PNP、NPN

Easy doesn't enter into grown-up life!!!
V:ZQL276438265

cd_looper

好想放飛自我

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 362 個
工控威望: 2014 點
下載積分: 3363 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-07-05
查看cd_looper的主題 / 回貼

4樓發表于: 2014-03-24 23:30

只看該作者 | 小中大

仔細看了一下樓主的圖片，貌似發現我以前糾結在哪里了。我一直以為是以PLC的輸入輸出點為判斷依據，圖片上是說以com公共端

Easy doesn't enter into grown-up life!!!
V:ZQL276438265

guafa58

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 169 個
工控威望: 390 點
下載積分: 2918 分
在線時間: 306(小時)
注冊時間: 2010-10-28
最后登錄: 2025-09-30
查看guafa58的主題 / 回貼

5樓發表于: 2014-03-25 13:19

只看該作者 | 小中大

是的，漏型、源型，參考基準是不一樣的，所以日系和歐系的是相反的；
大家可以參考AB PLC的說法，就輸入端而言，進行拉電流和灌電流的描述，那是唯一的；

夢之緣

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 189 點
下載積分: 1960 分
在線時間: 95(小時)
注冊時間: 2011-07-16
最后登錄: 2024-12-20
查看夢之緣的主題 / 回貼

6樓發表于: 2014-03-25 15:52

只看該作者 | 小中大

此問題也糾結中，每個品牌說明書都有點不一樣，那位大俠出來詳解一下

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 7 篇
發帖數量: 8973 個
工控威望: 8668 點
下載積分: 16943 分
在線時間: 5359(小時)
注冊時間: 2006-08-10
最后登錄: 2025-10-05
查看ymmfa的主題 / 回貼

7樓發表于: 2014-03-25 18:53

只看該作者 | 小中大

的確這個東西，好多地方說法不一樣。我暈了好幾次。

還是用有電源，沒電源來分要好些。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

汪之生

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 293 個
工控威望: 408 點
下載積分: 1410 分
在線時間: 120(小時)
注冊時間: 2010-04-07
最后登錄: 2023-10-10
查看汪之生的主題 / 回貼

8樓發表于: 2014-03-25 19:11

只看該作者 | 小中大

呵呵，我覺得可以這么理解，漏型和NPN為一組，從電源+極出發途經輸入端到公共端。
源型和PNP為一組，電流方向?yàn)榉础?/div>

wzhw80808

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 469 個
工控威望: 461 點
下載積分: 492 分
在線時間: 343(小時)
注冊時間: 2007-10-20
最后登錄: 2025-09-08
查看wzhw80808的主題 / 回貼

9樓發表于: 2014-03-25 20:31

只看該作者 | 小中大

肯定是順著光耦發光二極管的方向才是正確的

liuliangdt

liuliangdt

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 416 個
工控威望: 687 點
下載積分: 66159 分
在線時間: 1002(小時)
注冊時間: 2010-09-05
最后登錄: 2025-10-05
查看liuliangdt的主題 / 回貼

10樓發表于: 2014-03-25 20:45

只看該作者 | 小中大

引用
引用第7樓ymmfa于2014-03-25 18:53發表的 :
的確這個東西，好多地方說法不一樣。我暈了好幾次。

還是用有電源，沒電源來分要好些。

的確如此。

yygzsm

只有付出了，才有收獲！！！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 320 個
工控威望: 819 點
下載積分: 17502 分
在線時間: 648(小時)
注冊時間: 2006-10-03
最后登錄: 2025-09-22
查看yygzsm的主題 / 回貼

11樓發表于: 2014-03-25 22:04

只看該作者 | 小中大

一句話
日系和歐系的是相反的
