樓主  發表于: 2014-06-16 21:12
對伺服電子齒輪比不太懂,希望各位好心的大大幫忙解答   詳細點哦

小弟最近在用臺達B2系列伺服,伺服電機直接裝跟硅膠滾輪用來送料用的。
已知:硅膠滾輪直徑為43MM
電機旋轉一周的送料長度=43mm*3.1416=135.0888mm
三菱FX3U脈沖發送頻率為100K
伺服電機額定轉速為3000r/min



求教電子齒輪比如何計算????

謝謝各位大哥
ajd186
級別: 家園常客
精華主題: 0
發帖數量: 566 個
工控威望: 857 點
下載積分: 35855 分
在線時間: 278(小時)
注冊時間: 2013-08-01
最后登錄: 2025-05-06
查看ajd186的 主題 / 回貼
1樓  發表于: 2014-06-16 22:14
你這個直連的應該很好算呀。認真看下說明書吧。你給的數據不全,不好說。
ajd186
級別: 家園常客
精華主題: 0
發帖數量: 566 個
工控威望: 857 點
下載積分: 35855 分
在線時間: 278(小時)
注冊時間: 2013-08-01
最后登錄: 2025-05-06
查看ajd186的 主題 / 回貼
2樓  發表于: 2014-06-16 22:23

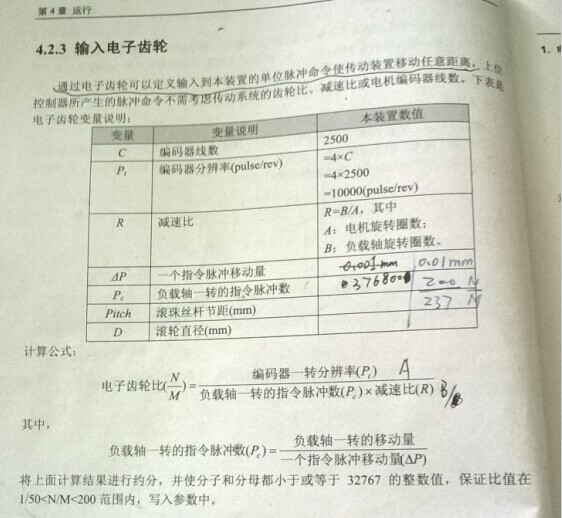

圖片:
這個你看下能不能明白
19840803
肥仔米
級別: 家園常客
精華主題: 0
發帖數量: 640 個
工控威望: 625 點
下載積分: 38496 分
在線時間: 514(小時)
注冊時間: 2007-12-27
最后登錄: 2024-05-29
查看19840803的 主題 / 回貼
3樓  發表于: 2014-06-17 08:32
非常不錯,值得贊一個
evanzheng
級別: 略有小成
精華主題: 0
發帖數量: 287 個
工控威望: 398 點
下載積分: 4276 分
在線時間: 186(小時)
注冊時間: 2010-02-27
最后登錄: 2025-05-06
查看evanzheng的 主題 / 回貼
4樓  發表于: 2014-06-17 09:32
我算出來的是1600/135, 現在設定的送料距離都是對的  可是伺服電機的速度好像不快,怎么回事?是我的電子齒輪比設定錯誤了嗎?
求解答
edwingan47
級別: 略有小成
精華主題: 0
發帖數量: 101 個
工控威望: 236 點
下載積分: 21813 分
在線時間: 216(小時)
注冊時間: 2014-03-10
最后登錄: 2019-01-27
查看edwingan47的 主題 / 回貼
5樓  發表于: 2014-06-17 09:58
假設臺達B2系列伺服= 160000p/rev=135.089mm/rev.
==》 1mm= 1184.4p
如1000*X/Y = 1mm,
所以X/Y= 11844/10000
X/Y=2961/2500
總結:
1000脈沖大約= 1mm.
最高速度= 100000*2961/2500= 1184400pps
==> 1184400/160000*60= 44.515rpm
如果速度沒達到需求, 換電子齒輪= 29610/2500。
==》 100 脈沖大約= 1mm.
最高速度= 445.15rpm

ajd186
級別: 家園常客
精華主題: 0
發帖數量: 566 個
工控威望: 857 點
下載積分: 35855 分
在線時間: 278(小時)
注冊時間: 2013-08-01
最后登錄: 2025-05-06
查看ajd186的 主題 / 回貼
6樓  發表于: 2014-06-17 11:47
引用
引用第4樓evanzheng于2014-06-17 09:32發表的  :
我算出來的是1600/135, 現在設定的送料距離都是對的  可是伺服電機的速度好像不快,怎么回事?是我的電子齒輪比設定錯誤了嗎?
求解答

伺服的速度是plc給的,調高plc發脈沖的頻率就行。還有,你用的是位置控制還是速度或者轉矩控制?
電機額定轉速=脈沖頻率乘以60除以編碼器一轉的脈沖數再乘以電子齒輪比。
