樓主  發表于: 2014-07-17 12:17
圖片:
故障現象:使用泓格數據采集器專用測試軟件”DCON Utility”,顯示通訊不上。
估計是存儲器HT93LC46-B的問題(代換:93LC46BX,但不能用93LC46BI代換,因?yàn)橐_定義不一樣),手上剛好有一臺完好的I-7017,試對調存儲器HT93LC46-B,故障排除,
因存儲器上存儲有單片機系統程序,在更換新的存儲器前,還必須從完好的I-7017上拆除存儲器芯片HT93LC46-B,然后使用燒寫器上傳程序,再寫入新的空白存儲器上。
以下是燒寫過程:
1、    下載、安裝燒寫器軟件,Pony Prog2000,

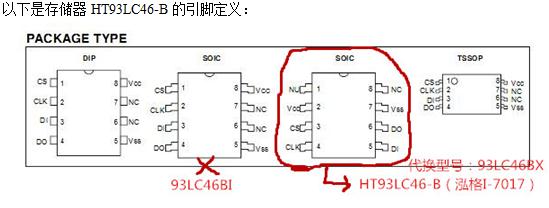

2、    準備好93C燒寫器,燒寫93C的PID座是8腳,對應上圖第一個集成塊的封裝,可以直接插上IC,但存儲器HT93LC46-B對應是上圖第3個集成塊,引腳排列不一樣,所以要改變接線,以下是燒寫器與存儲器HT93LC46-B的連接圖,用細導線直接焊上(共6根線)。
燒寫器PID座 8腳(電源+5V)————芯片2腳(VCC)
燒寫器PID座 5腳(電源0V)————芯片7腳(VSS)
燒寫器PID座 1腳(CS片選)————芯片3腳(CS)
燒寫器PID 座2腳(CLK時鐘)————芯片4腳(CLK)
燒寫器PID 座3腳(DI數據輸入)————芯片5腳(DI)
燒寫器PID 座4腳(DO數據輸出)————芯片6腳(DO)


3、    打開燒寫軟件,桌面雙擊“Pony Prog2000”圖標,點擊讀器件“ ”圖標,程序上傳完成,保存。
4、    斷電、焊下完好的存儲器HT93LC46-B,焊上空白的存儲器HT93LC46-B,點擊寫器件“ ”圖標,程序下載完成。
5、    燒寫好后,存儲器HT93LC46-B焊回電路板。

先后維修4臺泓格I-7017數據采集器,全部損壞存儲器HT93LC46-B,估計是泓格數據采集器的通病。
[ 此帖被liu1980在2014-07-17 22:20重新編輯 ]
附件: I-7017存儲器程序(93LC46).rar (1 K) 下載次數:14
網站提示: 請不要用迅雷下載附件,容易出錯
附件: I-7018存儲器程序(93LC46).rar (1 K) 下載次數:18
網站提示: 請不要用迅雷下載附件,容易出錯
