史文華

級別: 略有小成

精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 283(小時)
注冊時間: 2013-04-17
最后登錄: 2019-07-10
查看史文華的主題 / 回貼

樓主發表于: 2014-09-27 22:25

只看樓主 | 小中大

圖片：

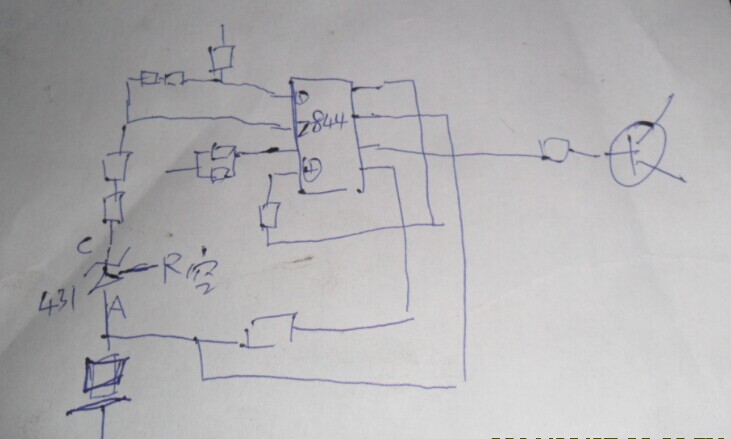

根據實物苗了個大概，實在看不清，方塊不管電容還是電阻，問題是此電源沒有取樣光耦，431的G腳是空腳，實在搞不懂是如何穩壓的？開機28V,接上風機后23.5V,變壓器沒有反饋繞組，哪位師傅有類似的電路，給個產考？謝謝大家了

史文華

級別: 略有小成

精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 283(小時)
注冊時間: 2013-04-17
最后登錄: 2019-07-10
查看史文華的主題 / 回貼

1樓發表于: 2014-09-27 22:44

只看該作者 | 小中大

有哪位師傅碰到過此電源？幫忙分析一下也行，小弟實在看不明白，郁悶啊

68074633

級別: 工控俠客

精華主題: 0
發帖數量: 192 個
工控威望: 2140 點
下載積分: 13535 分
在線時間: 321(小時)
注冊時間: 2014-06-25
最后登錄: 2024-11-13
查看68074633的主題 / 回貼

2樓發表于: 2014-09-28 07:40

只看該作者 | 小中大

很常見啊，很多小功率電源就沒有輸出端取樣。比如便宜的手機平板充電器。芯片有取樣腳。根據供電電壓間接調整輸出電壓。當然，這樣成本低但同時輸出受負載影響，電壓波動大

史文華

級別: 略有小成

精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 283(小時)
注冊時間: 2013-04-17
最后登錄: 2019-07-10
查看史文華的主題 / 回貼

3樓發表于: 2014-09-28 17:26

只看該作者 | 小中大

圖片：

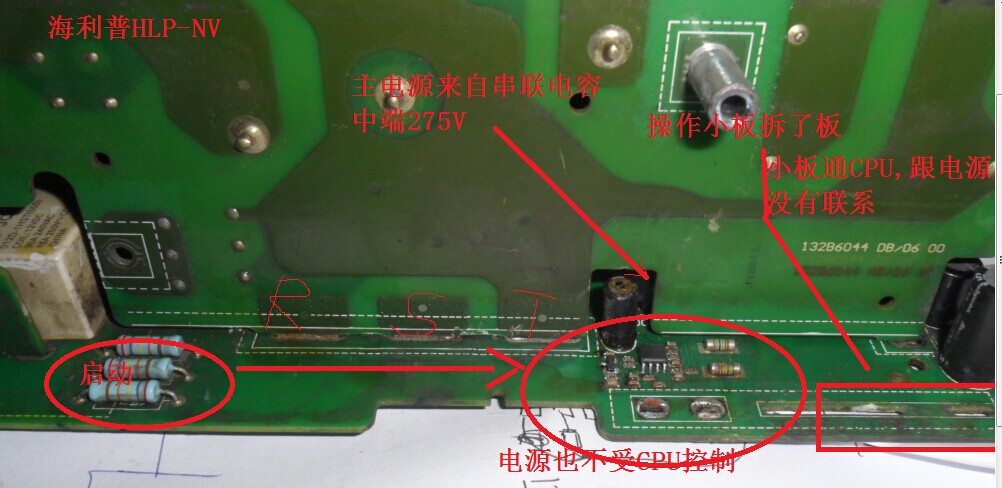

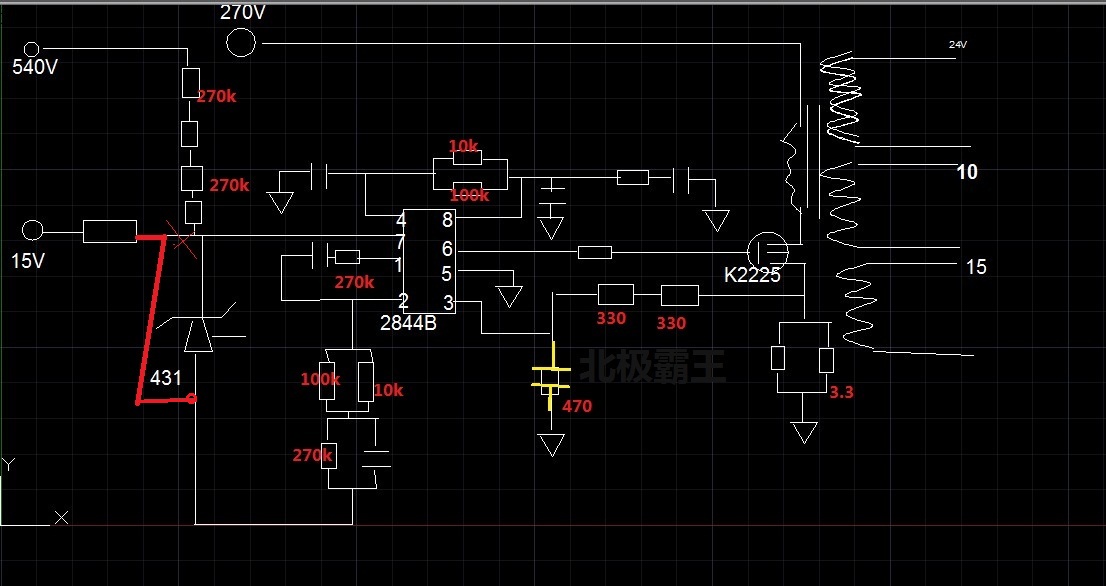

為修這臺海利普-NV，累死我了，經測試，除24V帶載能力差，其他電壓都穩定。不插風機28V插上風機24.3V（此值是改動電阻后得到的）.再接一臺風機降到23.5V.請大家幫忙分析

68074633

級別: 工控俠客

精華主題: 0
發帖數量: 192 個
工控威望: 2140 點
下載積分: 13535 分
在線時間: 321(小時)
注冊時間: 2014-06-25
最后登錄: 2024-11-13
查看68074633的主題 / 回貼

4樓發表于: 2014-09-28 23:10

只看該作者 | 小中大

首先，請檢查一下400V電容容量有沒減少。3.3和330的電流取樣電阻正常么，條件可以把元件都斷開量正常不正常。可以用替換法。用好的換懷疑壞的。實在不行買現成電源板換上，淘寶有賣，我就是這樣修的

史文華

級別: 略有小成

精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 283(小時)
注冊時間: 2013-04-17
最后登錄: 2019-07-10
查看史文華的主題 / 回貼

5樓發表于: 2014-09-29 07:47

只看該作者 | 小中大

圖片：

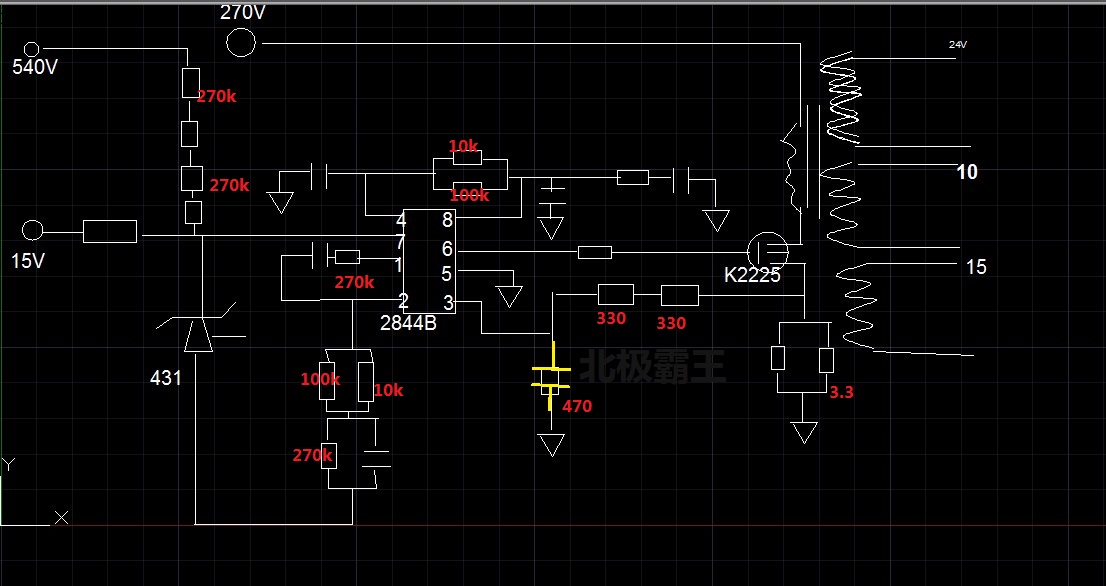

圖有點錯誤
