數控315

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 140 點
下載積分: 1602 分
在線時間: 9(小時)
注冊時間: 2013-11-28
最后登錄: 2014-12-23
查看數控315的主題 / 回貼

24樓發表于: 2013-11-30 23:00

只看該作者 | 小中大

看一下模塊型號

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1200 個
工控威望: 1745 點
下載積分: 7569 分
在線時間: 579(小時)
注冊時間: 2012-08-31
最后登錄: 2025-02-10
查看sanlihu的主題 / 回貼

25樓發表于: 2013-12-01 11:03

只看該作者 | 小中大

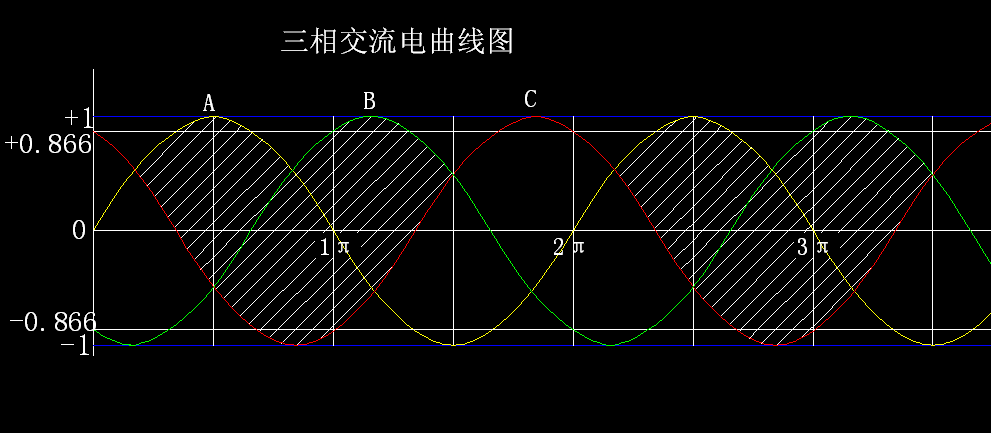

圖片：

引用
引用第17樓sanlihu于2013-11-30 14:55發表的 :
調節電爐功率吧。

可控硅耐壓較高，不易擊穿，防萬一擊穿可加快熔在AB兩相。
本例節能談不上，只能提高電爐功率。如圖示AB全通

吉圓電氣 QQ751673698

lgs

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 114 點
下載積分: 36656 分
在線時間: 89(小時)
注冊時間: 2010-12-06
最后登錄: 2025-01-24
查看lgs的主題 / 回貼

26樓發表于: 2013-12-02 10:16

只看該作者 | 小中大

SCR是可以這樣做的

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

27樓發表于: 2013-12-02 10:20

只看該作者 | 小中大

可控硅模組吧

wananjushi

tanshuozhe

級別: 略有小成

發送短信
加為好友

精華主題: 2 篇
發帖數量: 243 個
工控威望: 418 點
下載積分: 1138 分
在線時間: 82(小時)
注冊時間: 2007-12-19
最后登錄: 2023-02-06
查看tanshuozhe的主題 / 回貼

28樓發表于: 2013-12-08 21:03

只看該作者 | 小中大

都整成直流了還短路什么？

[url=http://ip.ipwind.cn][img]http://ip.ipwind.cn/msn.png[/img][/url]

蘇仙森

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的主題 / 回貼

29樓發表于: 2013-12-09 15:35

只看該作者 | 小中大

我很費解為什么樓主一定認為AB之間會短路。既然對方說AB經過模塊出來的是直流電。那么模塊是整流模塊無誤了。你有見過整流模塊輸入端短路的么？我也同意這個設計應該是調溫用的，有兩檔，小檔位就是AB只開一相，大檔位就是AB全開。

樓主留言：

那我就很不明白那怎么和C相工作？一邊是直流一邊是交流？

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

30樓發表于: 2013-12-09 23:40

只看該作者 | 小中大

只能說這個繪圖員不夠專業呀。好好地模塊背畫成這樣。

樓主留言：

呵呵隨便畫的~！

yql7720cn

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 119 點
下載積分: 480 分
在線時間: 9(小時)
注冊時間: 2013-12-10
最后登錄: 2017-06-19
查看yql7720cn的主題 / 回貼

31樓發表于: 2013-12-10 03:17

只看該作者 | 小中大

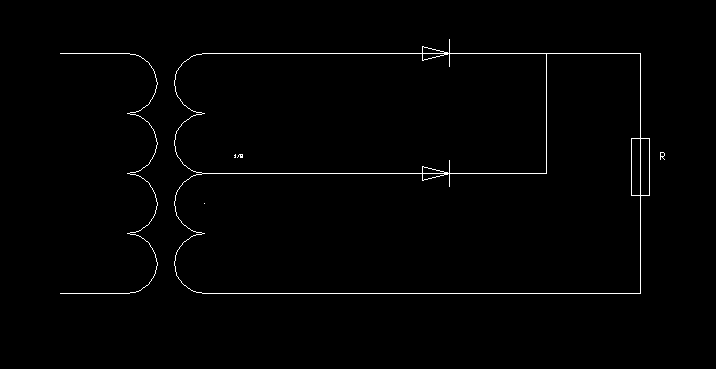

如果那兩個模塊是2極管的話AB是不會短路的，2極管單向導電特點決定，電流只會從A流向c，B流向c。AB不通電流。所以AB不短路的，A和B之間是串聯了2個二極管的，A，B都接二極管的正極，電流只流從二極管正極流進負極流出的。反過來電流從負極流進是斷路的，不會流到正極。而c相接的是2極管負極。c不會有電流流向A，B。
