樓主發表于: 2017-01-09 16:07

只看樓主 | 小中大

圖片：

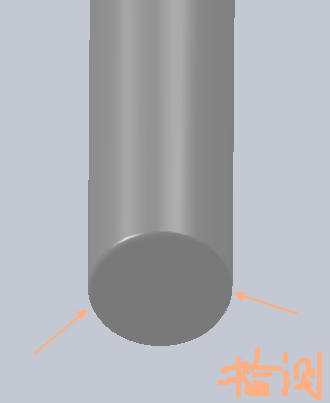

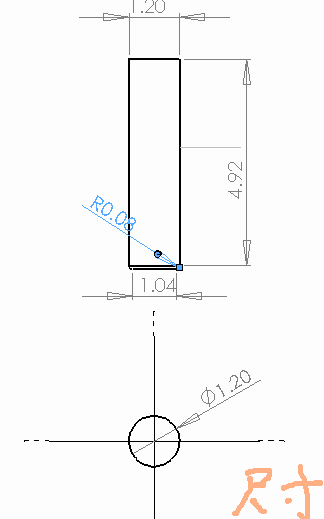

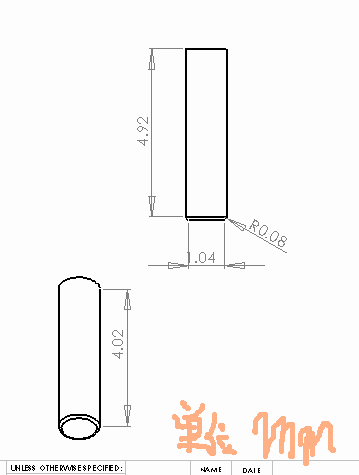

工程上遇上辨別圓弧面,不知如何檢測,一端是規則倒圓角弧面,另一端是不規則的,產品比較小1.2MM*5MM,如圖:檢測到有圓弧面就判定OK,1.04面是平的,有圓弧的這端是規則穩定的,大小,尺寸是固定的,另一端是亂的,不規則的,也就是說判定這個產品一個方向

[ 此帖被jicjic111在2017-01-09 17:23重新編輯 ]

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 966 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

1樓發表于: 2017-01-09 17:05

只看該作者 | 小中大

檢測圓弧面的什么呢？是有沒有圓角？還是那個1.04的面平不平？還是什么？

樓主留言：

檢測到有圓弧面就判定OK,1.04面是平的,有圓弧的這端是規則穩定的,大小,尺寸是固定的,另一端是亂的,不規則的,也就是說判定這個產口品一個方向

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2850 個
工控威望: 4555 點
下載積分: 225709 分
在線時間: 3292(小時)
注冊時間: 2008-02-22
最后登錄: 2025-10-05
查看二手工控電器的主題 / 回貼

2樓發表于: 2017-01-09 17:46

只看該作者 | 小中大

做一套檢具，類似滾針軸承并排轉動，至于檢測就隨便你用接觸式或者是非接觸式多可以！

本帖最近評分記錄：

下載積分:+3(jicjic111) 真誠感謝！我就沒想到

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

fubin739

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 790 點
下載積分: 3050 分
在線時間: 453(小時)
注冊時間: 2006-11-06
最后登錄: 2025-09-21
查看fubin739的主題 / 回貼

3樓發表于: 2017-01-09 18:49

只看該作者 | 小中大

測外徑，或是視覺

本帖最近評分記錄：

下載積分:+1(jicjic111) 熱心助人！

aaa2911

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 254 個
工控威望: 499 點
下載積分: 922 分
在線時間: 529(小時)
注冊時間: 2010-07-15
最后登錄: 2025-09-29
查看aaa2911的主題 / 回貼

4樓發表于: 2017-01-09 19:01

只看該作者 | 小中大

視覺

本帖最近評分記錄：

下載積分:+1(jicjic111) 熱心助人！

hafatahaha

臺達代理

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1322 個
工控威望: 1334 點
下載積分: 2535 分
在線時間: 398(小時)
注冊時間: 2012-09-26
最后登錄: 2019-01-19
查看hafatahaha的主題 / 回貼

5樓發表于: 2017-01-10 02:09

只看該作者 | 小中大

視覺不一定能檢測這么高精度吧，激光最好，還得看你檢測速度

本帖最近評分記錄：

下載積分:+2(jicjic111) 真誠感謝！

上海承接工業電氣自動化項目工程 461946157@qq.com 13162651373
臺達,三菱（變頻器，pllc，伺服，人機，溫控器）進口變送器，傳感器，視覺

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 966 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

6樓發表于: 2017-01-10 08:51

只看該作者 | 小中大

圓弧太小了，不知道視覺能不能檢出來，而且怎么讓產品的圓弧面規則排列也是個問題。

本帖最近評分記錄：

下載積分:+1(jicjic111) 熱心助人！

ogreman

Only The Stronger Survive

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的主題 / 回貼

7樓發表于: 2017-01-10 10:51

只看該作者 | 小中大

你這個導圓弧很小，必須要使用很小的激光點，測量幾個點，然后擬合成曲線。稍微麻煩一點。這個算是比較準確的方法，但是不好做，如果只是判斷方向，我覺得還可以想些其他辦法，不規則的面是否更好檢測判斷？

樓主留言：

真誠謝謝,,用什么激光傳感器,我去先實驗一下,看看能不能測出來

本帖最近評分記錄：

下載積分:+3(jicjic111) 真誠感謝！

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2783 個
工控威望: 3641 點
下載積分: 3566 分
在線時間: 3835(小時)
注冊時間: 2007-11-04
最后登錄: 2025-10-04
查看tingfenghu的主題 / 回貼

8樓發表于: 2017-01-10 22:36

只看該作者 | 小中大

這類傳感器價格都有點狠，基恩士有位置傳感器和角度傳感器．

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

hafatahaha

臺達代理

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1322 個
工控威望: 1334 點
下載積分: 2535 分
在線時間: 398(小時)
注冊時間: 2012-09-26
最后登錄: 2019-01-19
查看hafatahaha的主題 / 回貼

9樓發表于: 2017-01-10 23:40

只看該作者 | 小中大

測外形的激光都及其貴，價格可能比視覺還貴，但是精度更高

上海承接工業電氣自動化項目工程 461946157@qq.com 13162651373
臺達,三菱（變頻器，pllc，伺服，人機，溫控器）進口變送器，傳感器，視覺

yidimaizi

直到所有燈都熄滅了

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 222 點
下載積分: 415 分
在線時間: 81(小時)
注冊時間: 2016-05-04
最后登錄: 2025-09-03
查看yidimaizi的主題 / 回貼

10樓發表于: 2017-01-11 08:34

只看該作者 | 小中大

視覺，必須視覺
