樓主發表于: 2017-08-10 14:49

小弟在做QJ71C24N用422方式和AD-4401A稱重儀表走無協議通訊時，遇到一個問題，還請各位大神指教指教小弟
儀表接收的報文格式是@01RW，停止符可選擇CR和CR LF這兩種，當只用CR作為停止符時是可以通訊上，并讀到正確的數據，如圖

但是數據會在地址區內循環變化，是因為沒有LF這個換行指令，但是停止符選CR LF時就讀不到數據。

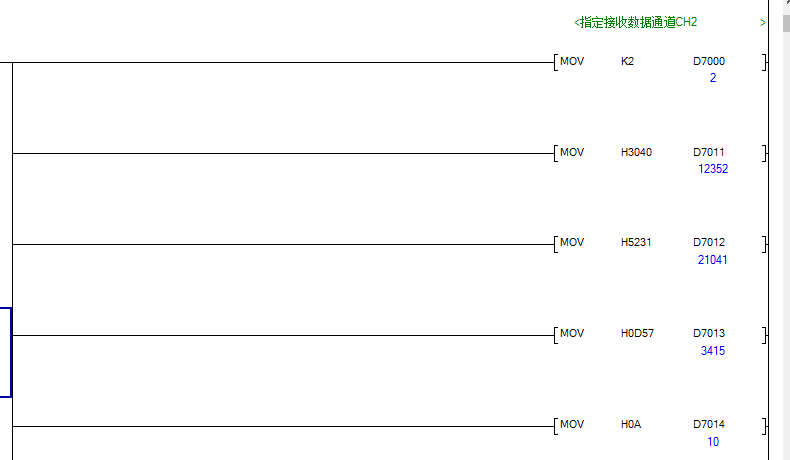

小弟我反復試了下，個人覺得應該是停止符CR LF不是在同一個地址區內造成無法讀取的，如圖

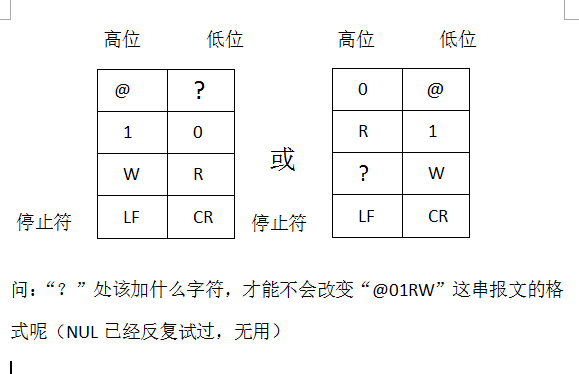

如果真如我所猜想的這樣，那么問題來了，如圖

xylon1985

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 106 點
下載積分: 560 分
在線時間: 4(小時)
注冊時間: 2010-10-19
最后登錄: 2017-08-16
查看xylon1985的主題 / 回貼

1樓發表于: 2017-08-10 15:43

只看該作者 | 小中大

把報文整理一下呢？整體左移一個字節

gadna9

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的主題 / 回貼

2樓發表于: 2017-08-10 19:25

只看該作者 | 小中大

跟這個沒有關系，對于儀表而言，它接受到正確命令就有正確反應，跟這些命令放在那個地址區是沒有關系。
你可以通過線路追蹤功能確認你的命令是否正確

manning

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 36 個
工控威望: 171 點
下載積分: 888 分
在線時間: 51(小時)
注冊時間: 2017-03-10
最后登錄: 2024-09-13
查看manning的主題 / 回貼

3樓發表于: 2017-08-11 09:16

只看該作者 | 小中大

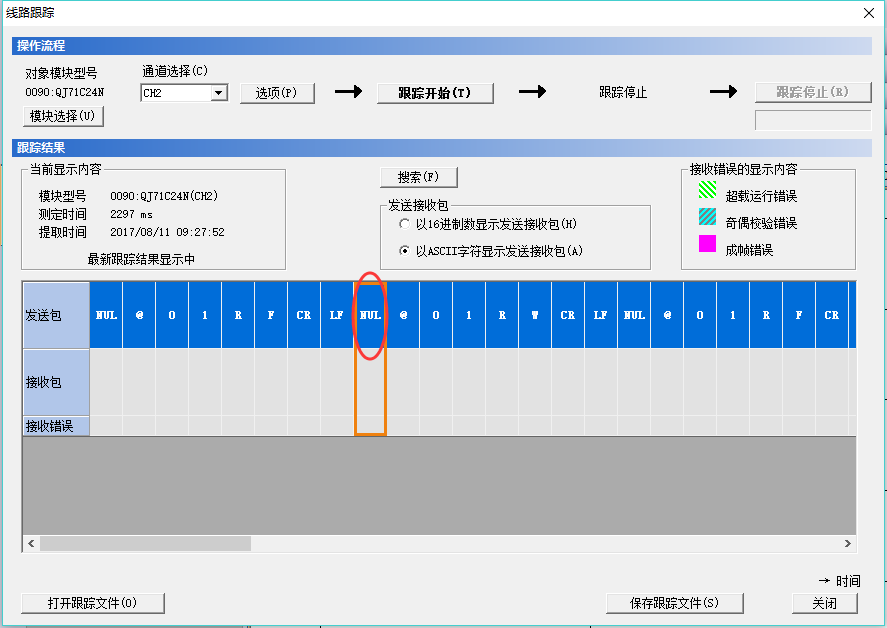

發送CR LF這個停止符時用線路追蹤發現最后一位的高字節有個空字符NUL，那現在怎么消除這個空字符。

manning

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 36 個
工控威望: 171 點
下載積分: 888 分
在線時間: 51(小時)
注冊時間: 2017-03-10
最后登錄: 2024-09-13
查看manning的主題 / 回貼

4樓發表于: 2017-08-11 09:31

只看該作者 | 小中大

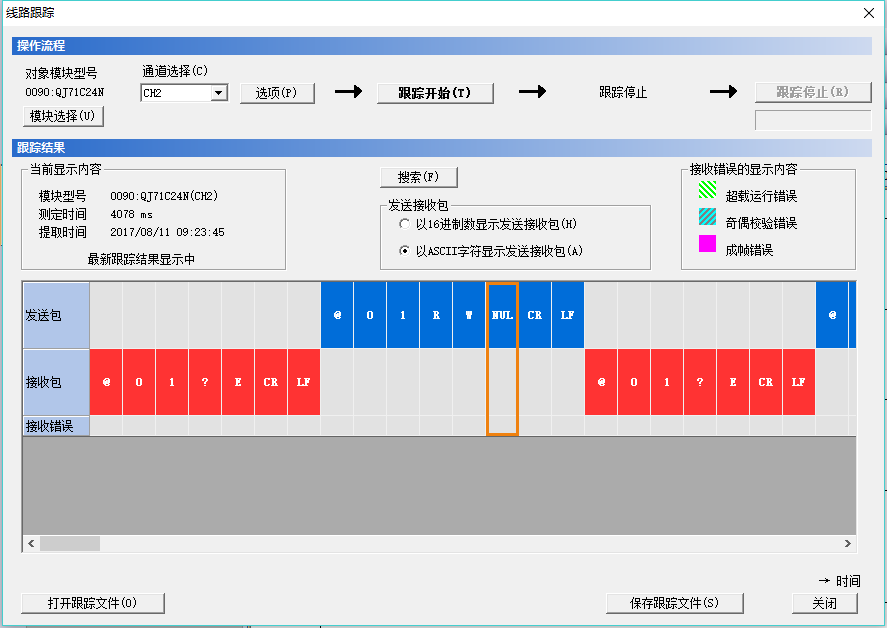

真如我猜想一樣，該如何去除這個NUL空字符

gadna9

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的主題 / 回貼

5樓發表于: 2017-08-11 16:26

只看該作者 | 小中大

引用
引用第3樓manning于2017-08-11 09:16發表的 :
發送CR LF這個停止符時用線路追蹤發現最后一位的高字節有個空字符NUL，那現在怎么消除這個空字符。 [attachment=202837]

那是因為你設置發送長度錯了導致的。
你現在設置應該是以字為單位，長度為4。
應該改成以字節為單位，長度為7.

樓主留言：

真誠感謝！太感謝您了，是我一直在鉆牛角尖，多謝大神！

本帖最近評分記錄：

下載積分:+10(ymmfa) 感謝分享！

manning

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 36 個
工控威望: 171 點
下載積分: 888 分
在線時間: 51(小時)
注冊時間: 2017-03-10
最后登錄: 2024-09-13
查看manning的主題 / 回貼

6樓發表于: 2017-08-11 17:05

只看該作者 | 小中大

多謝樓上大神的幫助，小弟我做好后發一份案例上來供大家參考，希望能夠幫助到別人

李湘何

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 240 點
下載積分: 548 分
在線時間: 84(小時)
注冊時間: 2008-04-05
最后登錄: 2025-02-03
查看李湘何的主題 / 回貼

7樓發表于: 2017-09-21 16:10

只看該作者 | 小中大

樓主：做好了嗎，我正在做類似的項目，能否參考一下。

manning

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 36 個
工控威望: 171 點
下載積分: 888 分
在線時間: 51(小時)
注冊時間: 2017-03-10
最后登錄: 2024-09-13
查看manning的主題 / 回貼

8樓發表于: 2017-09-27 15:47

只看該作者 | 小中大

讓你們久等了，之前一直忙于工程，一直沒時間做教程，今天得以有時間，特做了一份教程，希望能夠幫助到大家

無協議通訊.zip (1011 K) 下载次数:705

本帖最近評分記錄：

下載積分:+1(zhangyajun) 好貼好貼！

下載積分:+3(tanglongbing) 好貼好貼！

下載積分:+1(w45062099)

下載積分:+1(菜鳥學工控_1) 感謝分享！

1992sd

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 625(小時)
注冊時間: 2012-08-23
最后登錄: 2025-09-30
查看1992sd的主題 / 回貼

9樓發表于: 2017-09-28 09:16

只看該作者 | 小中大

真是高手在民間吶，贊一個！

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11791 個
工控威望: 19586 點
下載積分: 14946 分
在線時間: 2814(小時)
注冊時間: 2013-01-31
最后登錄: 2025-10-03
查看往事如風的主題 / 回貼

10樓發表于: 2017-09-29 07:47

只看該作者 | 小中大

贊一個

三人行者必有我師，擇其善者而從之

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1020 個
工控威望: 2701 點
下載積分: 22983 分
在線時間: 278(小時)
注冊時間: 2013-03-30
最后登錄: 2025-09-30
查看工控劍俠666的主題 / 回貼

11樓發表于: 2017-09-29 11:06

只看該作者 | 小中大

你們真的是大神，佩服

工控人加油
