樓主發表于: 2018-06-25 13:42

只看樓主 | 小中大

圖片：

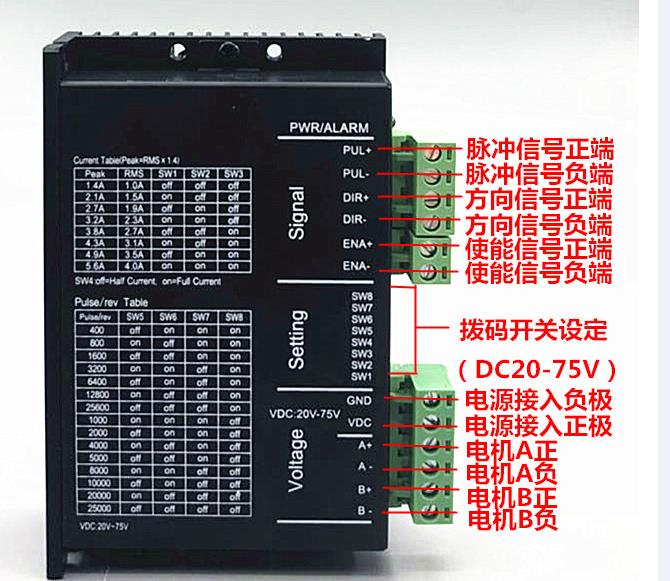

步進電機控制分度盤，要求分度盤是24等分，如圖步進的細分，24等分。那 PLC一次要發多少脈沖啊。

士林變頻器代理 18312516885

weijishanggu

289019538@qq.com

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 50 個
工控威望: 889 點
下載積分: 662 分
在線時間: 79(小時)
注冊時間: 2014-05-04
最后登錄: 2025-06-17
查看weijishanggu的主題 / 回貼

1樓發表于: 2018-06-25 13:48

只看該作者 | 小中大

選哪個細分除以24就是脈沖數

WEIXIN:13914094585

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 643 個
工控威望: 6022 點
下載積分: 4573 分
在線時間: 586(小時)
注冊時間: 2011-03-09
最后登錄: 2025-09-30
查看huiming的主題 / 回貼

2樓發表于: 2018-06-25 15:14

只看該作者 | 小中大

400/24= 16.6666 1600/24=66.66666 有小數點，影響數度。

士林變頻器代理 18312516885

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1049 個
工控威望: 1870 點
下載積分: 307 分
在線時間: 1164(小時)
注冊時間: 2017-02-09
最后登錄: 2025-09-30
查看nightblueblu的主題 / 回貼

3樓發表于: 2018-06-25 17:03

只看該作者 | 小中大

細分設大一點 比如20000 24等分拿16個位置設成833個脈沖拿8個位置設成834個脈沖然后把脈沖間隔起來 833,833,834.....這樣就行位置多了一個脈沖基本上沒啥影響這個影響還不及步進電機本身的精度影響這樣做不帶小數 不會讓誤差累積

本帖最近評分記錄：

下載積分:+1(huamantang) 好貼好貼！

下載積分:+1(絕世精靈) 熱心助人！

Your happiness is everything.

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1643 個
工控威望: 1859 點
下載積分: 6461 分
在線時間: 725(小時)
注冊時間: 2014-06-16
最后登錄: 2025-09-23
查看langui的主題 / 回貼

4樓發表于: 2018-06-26 10:38

只看該作者 | 小中大

我勸你不要用步進去控制分度盤，除非你到一定時間回一次原點，步進怎么都有丟步，速度越高越明顯，當丟步脈沖到了一個分度的脈沖就看出來了。也許是走10次，也許是100次，也許的500次，但是慢慢的肯定就不在位置上了。

本帖最近評分記錄：

下載積分:+1(beau123)

下載積分:+1(kcai_fly) 熱心助人！

絕世精靈

略懂、略懂……

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 348 個
工控威望: 4813 點
下載積分: 2006 分
在線時間: 403(小時)
注冊時間: 2007-09-08
最后登錄: 2025-09-03
查看絕世精靈的主題 / 回貼

5樓發表于: 2018-06-26 11:39

只看該作者 | 小中大

只要扭矩夠，速度慢，3樓的方法沒有問題，之前做過類似轉盤機構，我的方法，用取整指令，把脈沖取整數，小數部分的數值每次累加，累加值超過1時，實際脈沖數+1，剩余小數部分繼續累加。

haiyouyang

LabVIEW & C++

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 169 個
工控威望: 8153 點
下載積分: 43948 分
在線時間: 911(小時)
注冊時間: 2011-03-29
最后登錄: 2025-10-04
查看haiyouyang的主題 / 回貼

6樓發表于: 2018-06-26 12:03

只看該作者 | 小中大

步進電機是1.8°步進角的。每一等分的脈沖數=(200X細分?jǐn)?shù))/等分?jǐn)?shù)（24）.

本帖最近評分記錄：

下載積分:+1(遙遠的情殤) 感謝分享！

汪傳福

苦逼的工控人！非標機械設計開發��！電話13689531809

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 618 個
工控威望: 2514 點
下載積分: 704 分
在線時間: 168(小時)
注冊時間: 2017-03-24
最后登錄: 2024-01-13
查看汪傳福的主題 / 回貼

7樓發表于: 2018-06-26 13:10

只看該作者 | 小中大

支持續3樓的做法

小八哥

電話15394301768 QQ815360919 慈溪余姚

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 593 個
工控威望: 2151 點
下載積分: 2270 分
在線時間: 723(小時)
注冊時間: 2016-02-18
最后登錄: 2025-09-28
查看小八哥的主題 / 回貼

8樓發表于: 2018-06-26 13:13

只看該作者 | 小中大

分度盤都是一個傳感器再用個調速電機控制算好驅動角和停止角的角度然后做個扇形遮光片傳感器用的U型槽傳感器就可以了

yrm258

人生就像一臺PLC。人可以選擇誰的指令，PLC沒有選擇。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 1226 點
下載積分: 1127 分
在線時間: 90(小時)
注冊時間: 2015-09-11
最后登錄: 2025-09-20
查看yrm258的主題 / 回貼

9樓發表于: 2018-06-26 13:18

只看該作者 | 小中大

細分怎么調分24份都是小會有小數，若一定非要這樣做又不想有誤差，可以考慮加一個24能除盡的減速機就能輕松制定。也沒有什么誤差了。成本就多300大洋的事。但對設備來說不同凡想。你懂的

[ 此帖被yrm258在2018-06-26 13:48重新編輯 ]

人生沒有如果只有后果
