wangshenyuan

級別: 略有小成

精華主題: 0
發帖數量: 313 個
工控威望: 382 點
下載積分: 402 分
在線時間: 973(小時)
注冊時間: 2007-05-24
最后登錄: 2025-09-28
查看wangshenyuan的主題 / 回貼

樓主發表于: 2018-11-12 13:37

只看樓主 | 小中大

圖片：

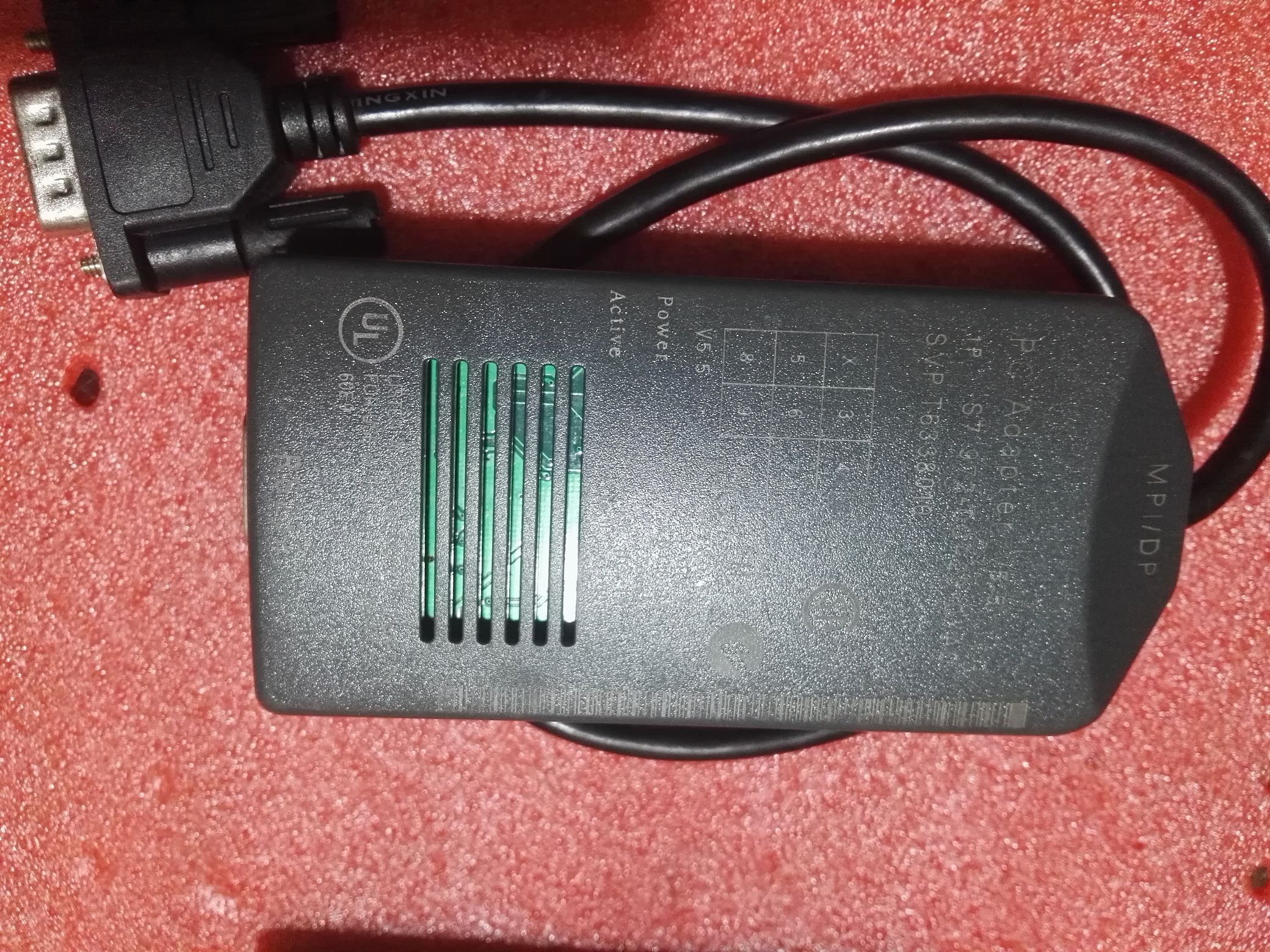

本人淘得二根西門子PLC的原裝MPI編程線（如圖）。型號分別為972-0cb20-0xa0 972-0ca23-0xa0
可是每條線都缺了一半，各位大師如有接線圖，有勞捐獻一個。多謝！

[ 此帖被wangshenyuan在2018-11-12 13:48重新編輯 ]

愛家愛china

愛家愛china

級別: 家園常客

精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的主題 / 回貼

1樓發表于: 2018-11-12 21:30

只看該作者 | 小中大

多少錢掏的？上圖看著像原裝的，下圖根本就是仿的

朋友多了路好走!!!

吾志所向

級別: 家園常客

精華主題: 0
發帖數量: 427 個
工控威望: 672 點
下載積分: 1952 分
在線時間: 173(小時)
注冊時間: 2016-12-10
最后登錄: 2025-09-28
查看吾志所向的主題 / 回貼

2樓發表于: 2018-11-13 09:15

只看該作者 | 小中大

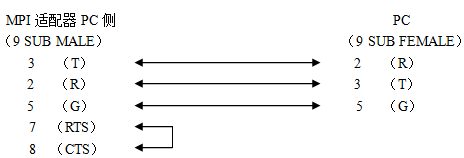

按照下圖自己焊接一根線；

如果是數據采集，建議轉成以太網，參考資料：

PLC信息化模塊.zip (719 K) 下载次数:17

[ 此帖被吾志所向在2019-12-26 09:08重新編輯 ]

wangshenyuan

級別: 略有小成

精華主題: 0
發帖數量: 313 個
工控威望: 382 點
下載積分: 402 分
在線時間: 973(小時)
注冊時間: 2007-05-24
最后登錄: 2025-09-28
查看wangshenyuan的主題 / 回貼

3樓發表于: 2018-11-13 09:32

只看該作者 | 小中大

多謝二縷！

另外還有一條型號 972-0ca23-0xa0 沒有RS232到PC的接線圖
哪位大師有的話貢獻一個，感激不盡！

[ 此帖被wangshenyuan在2018-11-13 10:21重新編輯 ]

wangshenyuan

級別: 略有小成

精華主題: 0
發帖數量: 313 個
工控威望: 382 點
下載積分: 402 分
在線時間: 973(小時)
注冊時間: 2007-05-24
最后登錄: 2025-09-28
查看wangshenyuan的主題 / 回貼

4樓發表于: 2018-11-13 10:07

只看該作者 | 小中大

圖片：

引用
引用第1樓愛家愛china于2018-11-12 21:30發表的 :
多少錢掏的？上圖看著像原裝的，下圖根本就是仿的

回哥哥話，一大箱紅牛換的

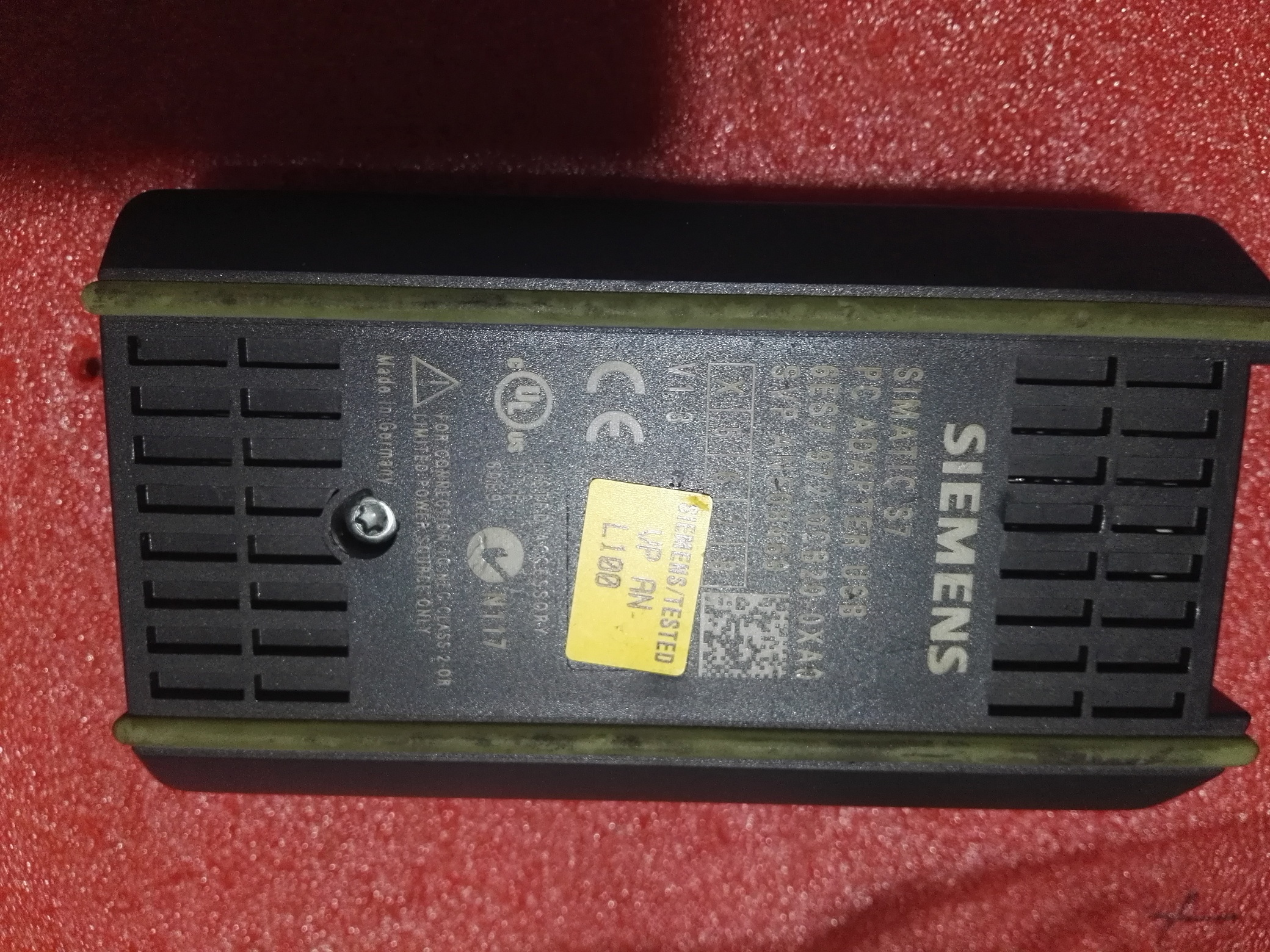

哥哥沒說錯是仿的，但是這個應該不是仿的吧。

這個沒有RS232到PC的連接線。如果哥哥有麻煩給一個，謝謝！

[ 此帖被wangshenyuan在2018-11-13 10:22重新編輯 ]
