請教一下師傅們，松下PLC通訊控制臺達變頻器的正反轉和頻率修改，各個功能都可實現，有幾個不明白的地方請大俠們賜教：

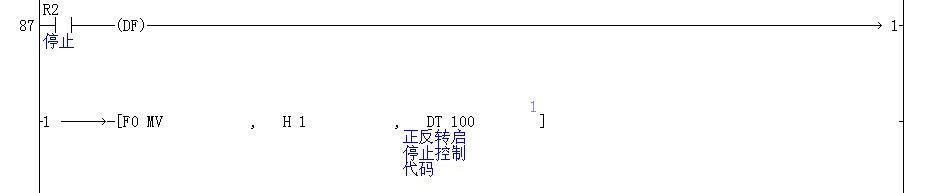

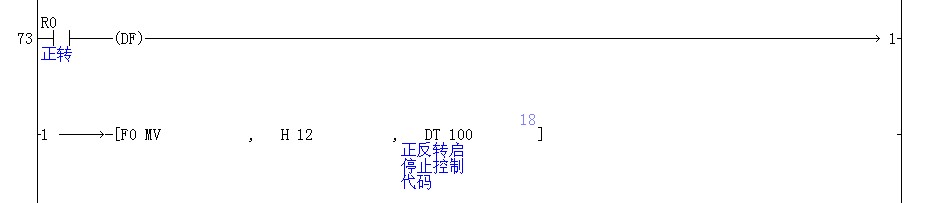

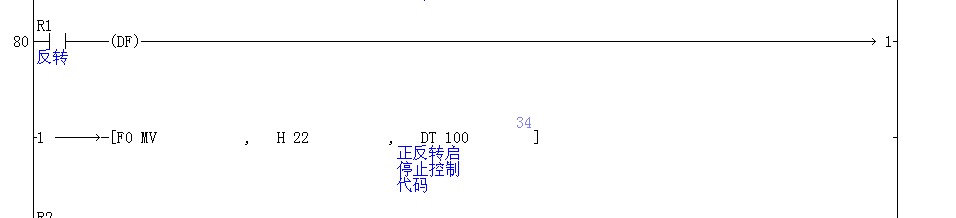

1.為什么正轉的時候輸入H12 反轉的時候輸入H22 停止的時候是H1 怎么對應的，我看了半天的變頻器說明書沒搞懂。

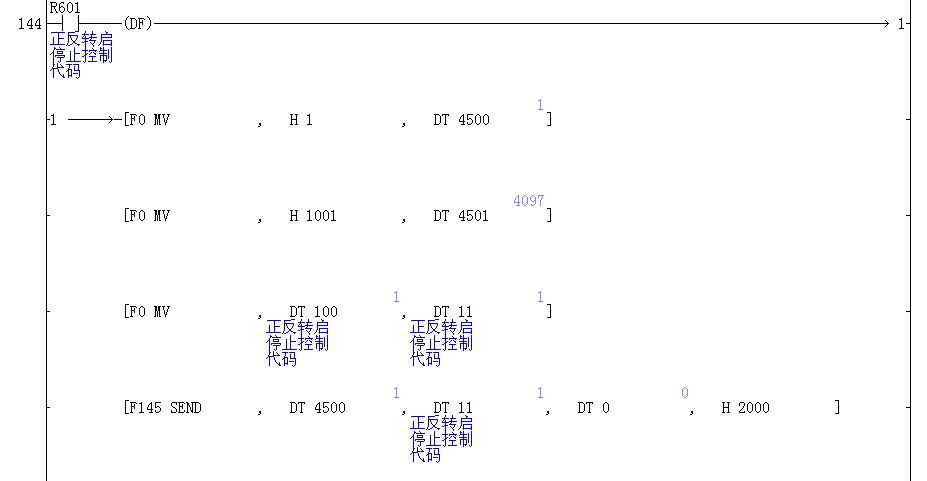

2.F0 H1        DT4500
   F0 H1001   DT4501 的作用是什么？這個H1  H1001是指的什么？怎么計算的？其中的數據寄存器可以隨意指定嗎？

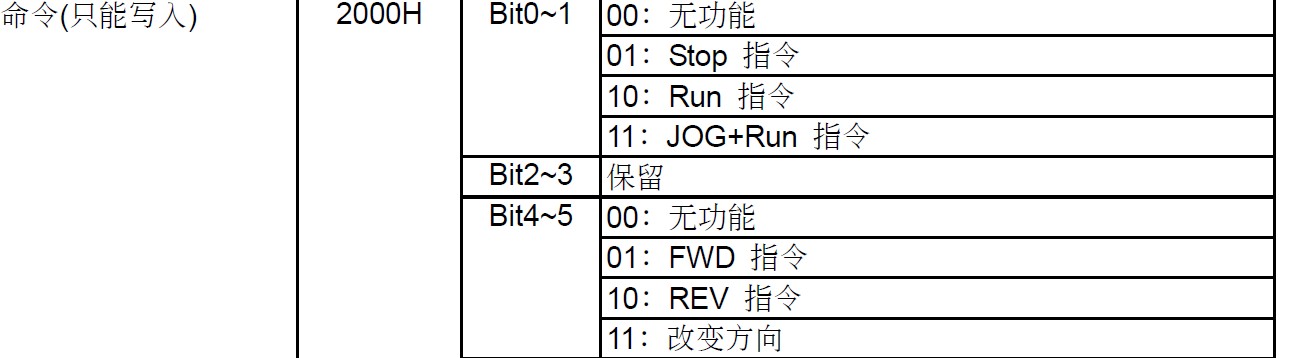

回答你第一個問題 H12 = 0001 0010 Bit4,5=01是FWD正轉，Bit0,1=10是RUN
其他的類似

感謝回答，請問這個bit位是指的2進制位數嗎？怎么數呢？從右到左？

引用

引用第1樓twingo49于2019-06-11 13:19發表的  :
回答你第一個問題 H12 = 0001 0010 Bit4,5=01是FWD正轉，Bit0,1=10是RUN
其他的類似

引用

引用第2樓m046于2019-06-11 13:42發表的  :
感謝回答，請問這個bit位是指的2進制位數嗎？怎么數呢？從右到左？

是二進位沒錯，從右到左數。

頂一頂，繼續等大神解答

像這樣的控制寄存器用十六進制很快就可以驗算出來，樓主不要怕麻煩

按8421碼排列

我不是怕麻煩，是真不懂

引用

引用第5樓qinchenglim于2019-06-15 15:37發表的  :
像這樣的控制寄存器用十六進制很快就可以驗算出來，樓主不要怕麻煩

麻煩解答一下

引用

引用第6樓hsl199于2019-06-15 17:44發表的  :
按8421碼排列

引用

引用第8樓m046于2019-06-17 08:53發表的  :
麻煩解答一下

參考看

數字對PLC意義 : (K= 10進制  H=16進制)

就元件而言：X、Y 、M……  0表示OFF (斷開)  ；  1表示ON(導通)


就元件組而言： X、Y 、M ……  則是4個bit為1組

[MOV K7 K1Y0]   K7= 0111   K1Y0=Y3、Y2、Y1、Y0   Y3=0、Y2=1、Y1=1、Y0=1
                                                                                            Y3=OFF、Y2=ON、Y1=ON、Y0=ON      (K1Y0顯示為 7 )

[MOV K20 K1Y0]  K20= 0001 0100  K1Y0=Y3、Y2、Y1、Y0   Y3=0、Y2=1、Y1=0、Y0=0
                                                                                                       Y3=OFF、Y2=ON、Y1= OFF、Y0= OFF      (K1Y0顯示為 4 )
                                                                                                       0001  並不顯示於Y7~ Y4中

[MOV HB K1Y0]  HB= 1011   K1Y0=Y3、Y2、Y1、Y0   Y3=1、Y2=0、Y1=1、Y0=1
                                                                                           Y3=ON、Y2=OFF、Y1=ON、Y0=ON      (K1Y0顯示為 11 )


[MOV H23 K2Y0]  H23=0010 0011   K2Y0= Y7、Y6、Y5、Y4、Y3、Y2、Y1、Y0
                                              2    3
                                                                         Y7=0  、Y6=0、  Y5=1、 Y4=0、  Y3=0、  Y2=0、  Y1=1、 Y0=1
                                                                         Y7=OFF、Y6=OFF、Y5=ON、Y4=OFF、Y3=OFF、Y2=OFF、Y1=ON、Y0=ON
                                                                           (K2Y0顯示為 35 )

※故在某些狀況下會採用H(16進制)來表示狀況，比較容易判讀。


就數字而言：D、W、SW、Z 、R ……則是16個bit為1組
1個D(16位元)容納   K值: -32768~32767             H值:0~FFFF
2個D(32位元)容納   K值: -2147483648~2147483647   H值:0~FFFFFFFF

Bit15                                  Bit0
      0100  0010  1010  0010

Bit31                                                                          Bit0
      0100  0010  1010  0010  0000  0000  0000  0000

最大bit(bit15、bit31)表示正負號  “0”= +  ；“1”= -

一看就懂，過目就忘。

學習了，很好
