樓主發表于: 2019-06-25 21:19

只看樓主 | 小中大

各位師傅好，本人手上有一臺上海耀華稱重顯示器，型號：XK3190-C602 想與三菱QJ71C24模塊通訊，求接線圖（第一次接觸）及程序
XK3190-C602

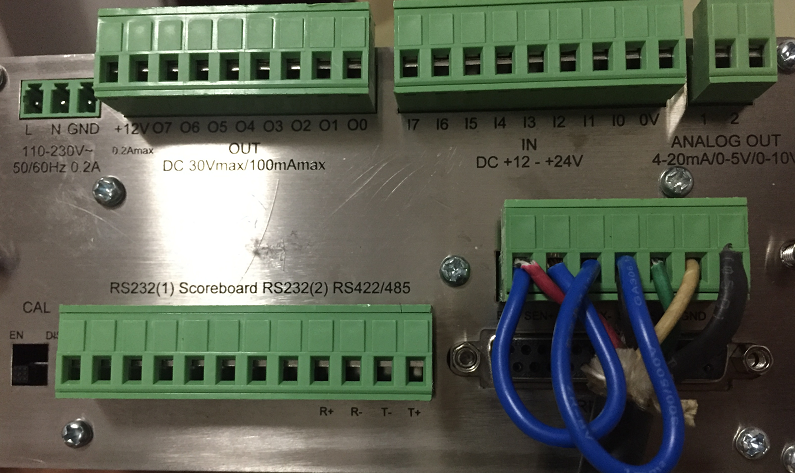

背面接線端

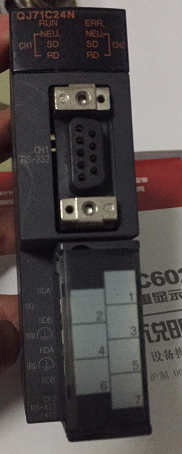

三菱QJ71C24

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 983 個
工控威望: 8885 點
下載積分: 11704 分
在線時間: 931(小時)
注冊時間: 2014-05-23
最后登錄: 2025-02-05
查看anlyl2014的主題 / 回貼

1樓發表于: 2019-06-26 06:54

只看該作者 | 小中大

第一次接觸，你就用Q PLC ?
你先把耀華稱重顯示器手冊上傳看看，都有哪些通訊功能再說吧！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

安靜凌月

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 143 點
下載積分: 747 分
在線時間: 47(小時)
注冊時間: 2017-12-24
最后登錄: 2025-01-22
查看安靜凌月的主題 / 回貼

2樓發表于: 2019-06-26 20:08

只看該作者 | 小中大

這個不應該就是看手冊根據自己需求才會有接線圖圖嗎

lewis3135

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 62 個
工控威望: 162 點
下載積分: 692 分
在線時間: 82(小時)
注冊時間: 2017-11-07
最后登錄: 2024-11-08
查看lewis3135的主題 / 回貼

3樓發表于: 2019-07-08 17:12

只看該作者 | 小中大

SDA->R+
SDB->R-
RDA->T+
RDB->T-
要看哪種協議，Modbus的話就買專用模塊就好

樓主留言：

真誠感謝！

18603739519

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 143 點
下載積分: 766 分
在線時間: 93(小時)
注冊時間: 2016-12-17
最后登錄: 2024-12-12
查看18603739519的主題 / 回貼

4樓發表于: 2019-07-14 17:49

只看該作者 | 小中大

c602 新款支持modbus協議，可以和plc連接

18603739519

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 143 點
下載積分: 766 分
在線時間: 93(小時)
注冊時間: 2016-12-17
最后登錄: 2024-12-12
查看18603739519的主題 / 回貼

5樓發表于: 2019-07-14 17:54

只看該作者 | 小中大

這是配料儀表，如果plc議能連接的話協議連接儀表最好，如果不能，儀表本身有開關量定值輸出plc走開關量也可以
