樓主發表于: 2019-09-29 19:41

只看樓主 | 小中大

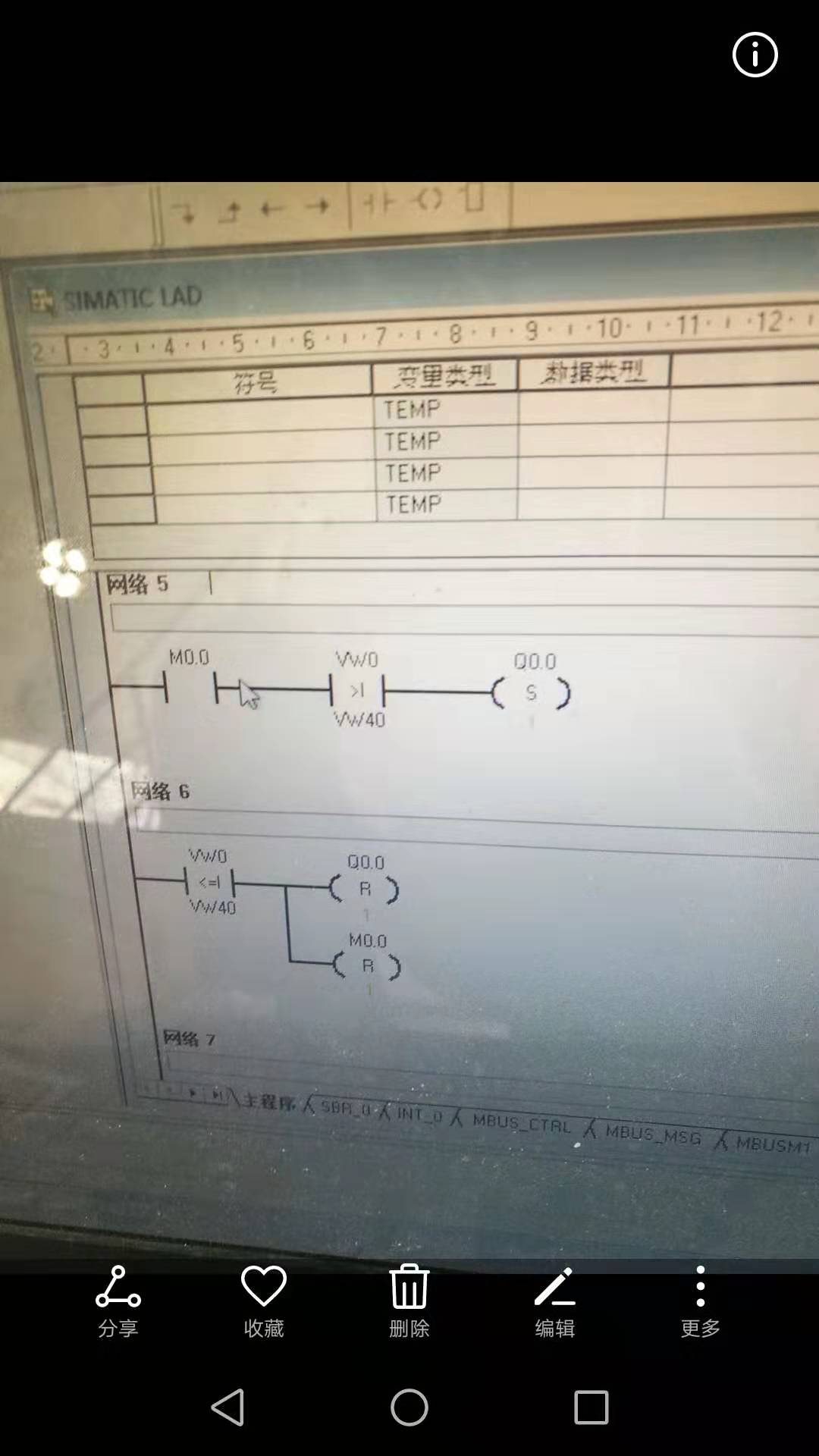

圖片：

一個減法運算一個比較
用vw 0-vw20，得到vw，40
然后vw 0，和vw 40，作比較
使得，Q0.0，復位和置位
現在我給vw 20，任意一個，數值，Q0.0都會，導通
只有給他零，他才會復位
I1.0，完全不起作用
求助各位大佬，這是什么原因？
十分感謝

阿牛你好

級別: 略有小成

精華主題: 0
發帖數量: 78 個
工控威望: 270 點
下載積分: 640 分
在線時間: 12(小時)
注冊時間: 2019-07-18
最后登錄: 2020-11-16
查看阿牛你好的主題 / 回貼

1樓發表于: 2019-09-29 17:09

只看該作者 | 小中大

這個圖片怎么發不出去

小明同學233

都沒有個性哪來的個性簽名啊

級別: 論壇先鋒

精華主題: 0
發帖數量: 324 個
工控威望: 1744 點
下載積分: 3372 分
在線時間: 304(小時)
注冊時間: 2019-09-04
最后登錄: 2025-02-26
查看小明同學233的主題 / 回貼

2樓發表于: 2019-09-29 17:16

只看該作者 | 小中大

感覺是雙線圈吧，可以試著不要直接置位復位Q線圈，用M試試吧

阿牛你好

級別: 略有小成

精華主題: 0
發帖數量: 78 個
工控威望: 270 點
下載積分: 640 分
在線時間: 12(小時)
注冊時間: 2019-07-18
最后登錄: 2020-11-16
查看阿牛你好的主題 / 回貼

3樓發表于: 2019-09-29 18:31

只看該作者 | 小中大

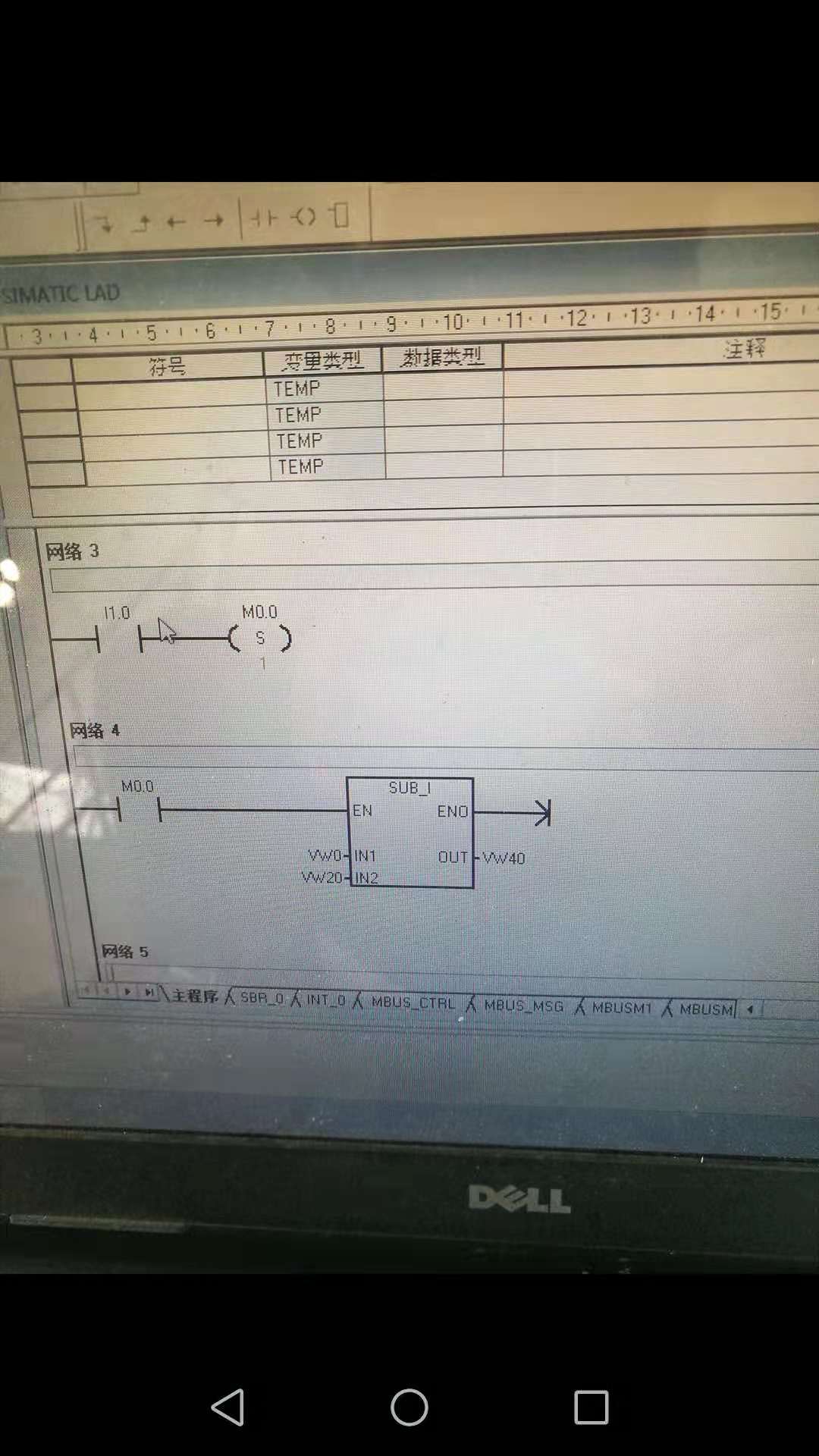

圖片：

圖片問題找到了，是少個脈沖，減運算一直在減

阿牛你好

級別: 略有小成

精華主題: 0
發帖數量: 78 個
工控威望: 270 點
下載積分: 640 分
在線時間: 12(小時)
注冊時間: 2019-07-18
最后登錄: 2020-11-16
查看阿牛你好的主題 / 回貼

4樓發表于: 2019-09-29 19:16

只看該作者 | 小中大

求助求助各位

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 6 篇
發帖數量: 5168 個
工控威望: 7529 點
下載積分: 162363 分
在線時間: 3248(小時)
注冊時間: 2007-11-21
最后登錄: 2025-10-06
查看sjm213的主題 / 回貼

5樓發表于: 2019-09-29 21:10

只看該作者 | 小中大

無論減運算是否一直在執行，VW20只要賦值為正數，VW40的值就比VW0小，明顯只有VW0>VW40這個條件會導通，所以Q0.0被置位；
當VW20為0時，VW40-VW0，網絡6的條件滿足，將Q0.0復位。
