硬件組成：FX3U-16MT+FX3U-485BD+485儀表
采用8位數據模式，M8161=ON

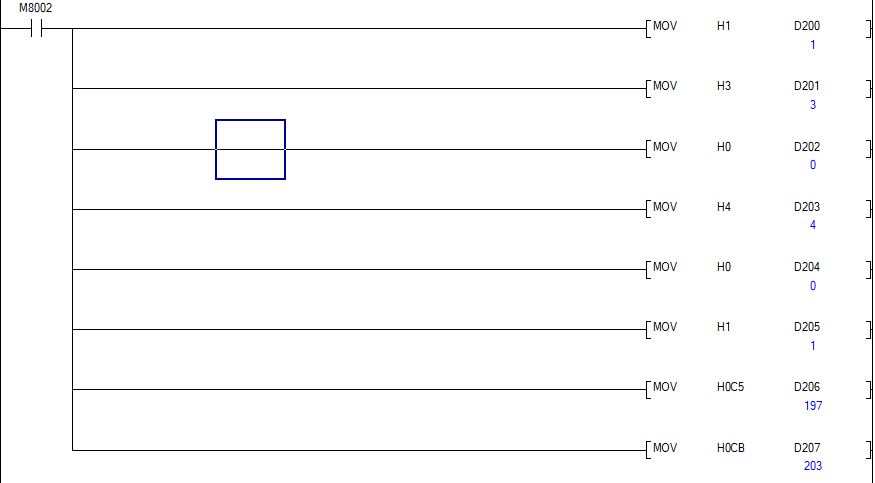

讀取儀表數據命令幀（16進制）：01 03 00 04 00 01 C5 CB
PLC發送RS程序：M8000 RS D200 K8 D100 K7

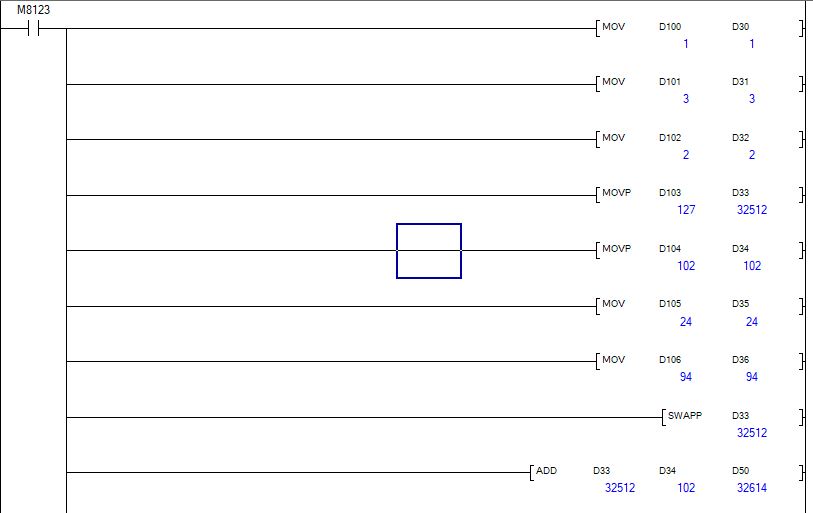

當接收存儲器高位D103值小于等于K127時正常。

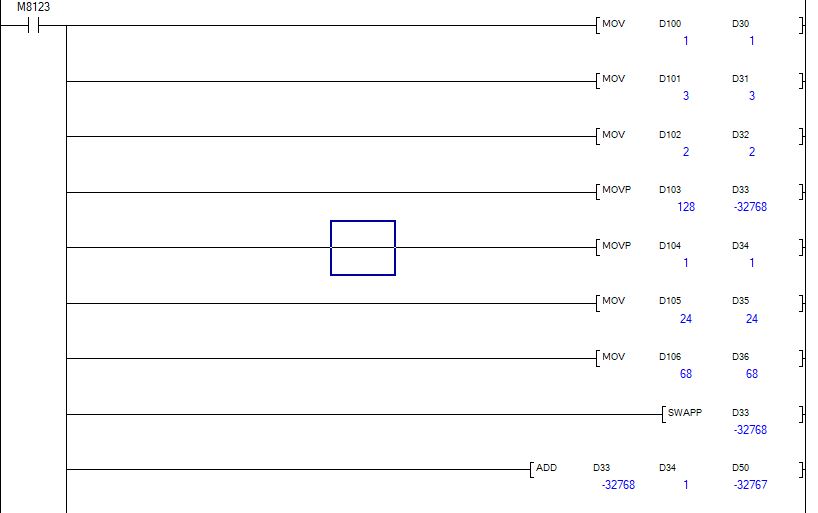

當接收存儲器高位D103值大于K127時解析數據變負數了。

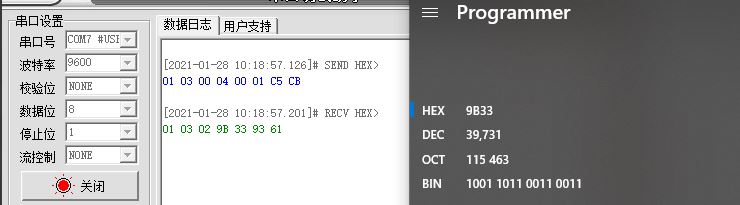

用串口助手測試過讀取值正常，但在PLC程序解析就不對了，不知道問題出在哪里？
大家?guī)兔�看看，謝謝了。

好久沒發帖了，插入圖片弄不好。汗

先測試不需要校驗碼的，也是就是自己算出校驗碼，直接發送過去

寄存器是8位二進制0和1，不分正負，主要看怎么處理數據，
有符號值FF對應-128~127，無符號對應該是0-255，
檢查接收的數值沒問題？數值正確，更改一下有符號和無符號顯示就可以。

引用

引用第2樓夢雨天涯于2021-01-28 17:29發表的  :
先測試不需要校驗碼的，也是就是自己算出校驗碼，直接發送過去

跟校驗碼沒關系，我已經在發送命令幀中直接包含了，末端兩位就是校驗碼。

引用

引用第3樓tingfenghu于2021-01-28 17:54發表的  :
寄存器是8位二進制0和1，不分正負，主要看怎么處理數據，
有符號值FF對應-128~127，無符號對應該是0-255，
檢查接收的數值沒問題？數值正確，更改一下有符號和無符號顯示就可以。

接收數值沒有問題，應該是我處理數據的方法不對。PLC單個寄存器是16位的，保存數據范圍-32767-32767，而RS指令采用8位數據模式時只處理低8位的值。

引用

引用第5樓二郎神于2021-01-28 18:14發表的  :

接收數值沒有問題，應該是我處理數據的方法不對。PLC單個寄存器是16位的，保存數據范圍-32767-32767，而RS指令采用8位數據模式時只處理低8位的值。

16位數據需要將兩個寄存器合并。

引用

引用第6樓tingfenghu于2021-01-28 21:27發表的  :

16位數據需要將兩個寄存器合并。

謝謝，問題已經解決。
