一、背景

客戶儀表中廣泛應用到了熱敏電阻,在熱敏電阻生產出來下線時需要對每一個電阻進行測試。因為熱敏電阻的精度比較高,所以需要較高精度的儀器去采集,又因為是產線測試,所以需要盡可能的提高效率。如果采用傳統的高精度萬用表測試的話,人工測試會很慢,效率低,如果想提高效率并且自動化的測試,需要很多臺萬用表,這個又會造成極高的成本,遠遠超出預算。因此客戶想要尋找一種經濟,效率并且精度可以達標的方案。

二、解決方案

測試熱敏電阻采用四線制測試方法,可消除引線誤差,實現較高精度的測試。該方案使用我公司的雙線矩陣板卡配合高精度萬用表實現批量測試熱敏電阻的阻值,僅需一塊萬用表,就可以利用矩陣自動化測試一批產品,保證了測試精度以及測試效率,同時節省了大量的測試成本。

我公司矩陣卡是一個雙線矩陣,即每一條通道實際上是有兩條線路,例如 c0 實際上分為 c0+和 c0-,分別可以跟 r0+ 和 r0- 等端口連接。

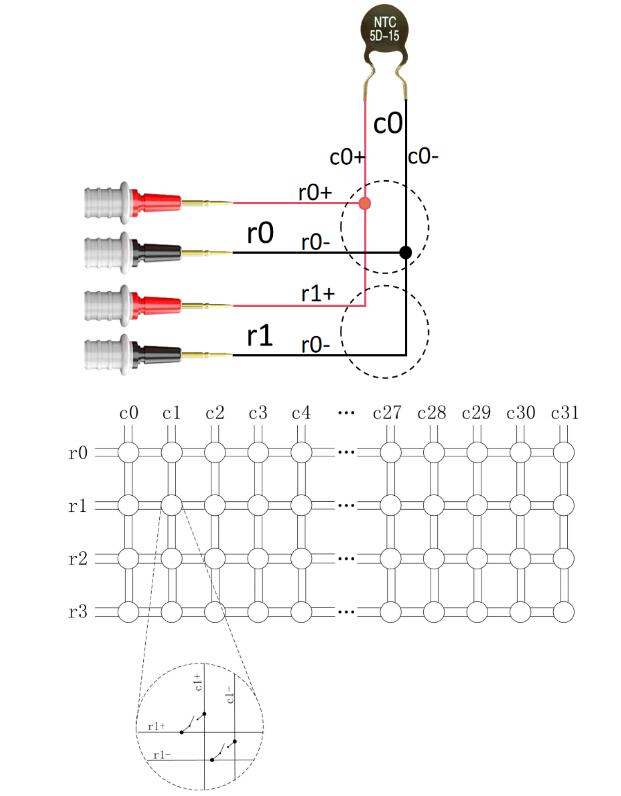

如下圖所示,將萬用表卡的四個端口連接至r0及r1,熱敏電阻的兩個引腳連接至c0,通過上位機將r0、c0及r1、c0連接處開關打開,實現c0端口的熱敏電阻四線制測試。以此類推,在c1至c31等端口都連接上電阻,只需改變矩陣開關的開關狀態,便可實現批量電阻的測試。
該方案將矩陣開關通過線纜連接到電阻夾具上,通過簡單的編程,可實現批量化的測試,并且具有經濟、高效的優點。
(圖)

三、產品介紹

1、PXI2601矩陣開關卡

(選配2線4×32矩陣-TB2601-4_32 端子盒)

128個交叉點組成的高密度PXI矩陣開關模塊,模式(n線):2線;最大直流切換電壓:150V;最大直流切換電流:1A;繼電器類型:機電;開關帶寬:10MHz;掃描速率:120周期/秒。

2、PXI7065數字萬用表卡

分辨率位數:六位半;支持DMM軟件;最大采樣率3k S/s;測量功能:交流電壓、直流電壓、交流電流、直流電流、電阻、二極管、頻率/周期、溫度。
