一個檢測設備，每次走一個長方形，相機檢測出來的位置X,Y方向都有30um，40um的偏差，求大神幫忙看看有沒有比較合適的方法，通過什么方式矯正過來，要求5un ，謝謝各位了

ren1823

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 357 個
工控威望: 3028 點
下載積分: 3237 分
在線時間: 502(小時)
注冊時間: 2019-08-01
最后登錄: 2025-10-05
查看ren1823的主題 / 回貼

1樓發表于: 2024-12-10 11:38

只看該作者 | 小中大

你都有相機了，直接讓相機給出偏差值設備糾正這個偏差值不久行了

樓主留言：

測量焊接的位置沒辦法糾正

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 512 個
工控威望: 2323 點
下載積分: 9228 分
在線時間: 492(小時)
注冊時間: 2022-10-14
最后登錄: 2025-10-05
查看工控小c的主題 / 回貼

2樓發表于: 2024-12-10 12:34

只看該作者 | 小中大

5個um，先看看機械精度怎么樣吧

樓主留言：

機械精度3um

何文軒

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 146 點
下載積分: 3949 分
在線時間: 54(小時)
注冊時間: 2023-08-01
最后登錄: 2025-09-01
查看何文軒的主題 / 回貼

3樓發表于: 2024-12-10 15:00

只看該作者 | 小中大

機械精度3um

hezhen880924

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 201 個
工控威望: 327 點
下載積分: 965 分
在線時間: 730(小時)
注冊時間: 2013-01-08
最后登錄: 2025-09-30
查看hezhen880924的主題 / 回貼

4樓發表于: 2024-12-10 15:11

只看該作者 | 小中大

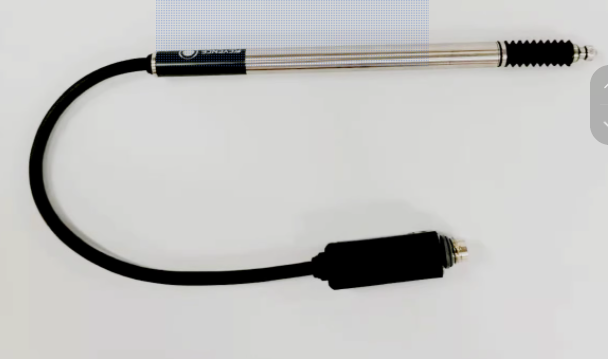

圖片：

要用全閉環伺服系統，加光柵尺檢測實際位置，最好用直線電機加光柵尺(科爾摩根)。我估計你用的普通伺服，你的控制精度要求很高。一般um檢測要用基恩士GT2-P12K測距傳感器，實際不好應用，激光測距精度不夠達不到，只能用光柵尺構建全閉環。趕緊換直線電機加光柵尺，哈哈！你有的忙了。

樓主留言：

現在用的就是直線電機加光柵尺，

[ 此帖被hezhen880924在2024-12-10 15:28重新編輯 ]

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 512 個
工控威望: 2323 點
下載積分: 9228 分
在線時間: 492(小時)
注冊時間: 2022-10-14
最后登錄: 2025-10-05
查看工控小c的主題 / 回貼

5樓發表于: 2024-12-10 15:13

只看該作者 | 小中大

3um，用的直線電機？

工控肥仔

工控肥仔

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 711 個
工控威望: 6413 點
下載積分: 1025 分
在線時間: 852(小時)
注冊時間: 2018-11-17
最后登錄: 2025-09-30
查看工控肥仔的主題 / 回貼

6樓發表于: 2024-12-10 15:55

只看該作者 | 小中大

你每次走完回待機位置的時候，用相機拍照給出位置在回去

那時年少

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 616 個
工控威望: 2278 點
下載積分: 31017 分
在線時間: 1360(小時)
注冊時間: 2021-03-24
最后登錄: 2025-09-26
查看那時年少的主題 / 回貼

7樓發表于: 2024-12-10 18:31

只看該作者 | 小中大

精度要求這么高！那就應該像4樓所說用全閉環方式！

cstw18

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 288 個
工控威望: 332 點
下載積分: 6901 分
在線時間: 126(小時)
注冊時間: 2024-03-25
最后登錄: 2025-09-26
查看cstw18的主題 / 回貼

8樓發表于: 2024-12-11 08:29

只看該作者 | 小中大

問一下樓主，這個精度要求的設備，是什么價格級別的？幾十萬，還是幾百萬，還是上千萬？

hezhen880924

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 201 個
工控威望: 327 點
下載積分: 965 分
在線時間: 730(小時)
注冊時間: 2013-01-08
最后登錄: 2025-09-30
查看hezhen880924的主題 / 回貼

9樓發表于: 2024-12-16 09:48

只看該作者 | 小中大

引用
引用樓主何文軒于2024-12-10 11:33發表的關于設備精度補償求助 :
一個檢測設備，每次走一個長方形，相機檢測出來的位置X,Y方向都有30um，40um的偏差，求大神幫忙看看有沒有比較合適的方法，通過什么方式矯正過來，要求5un ，謝謝各位了

用直線電機和光柵尺也有偏差，那就不正常了，你找下供應商調試看下，要不就是直線電機和光柵尺是假貨。最好買科爾摩根的直線電機和光柵尺，我用過精度很高，不存在偏差。
溫度和濕度對機械精度影響很大，要在恒溫恒濕的環境組裝測試，實時監測溫度和濕度。

[ 此帖被hezhen880924在2024-12-16 10:56重新編輯 ]

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2396 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

10樓發表于: 2024-12-16 10:25

只看該作者 | 小中大

用什么硬件能保證機械精度是3um,
我們這里用的1nm的微型直線馬達，XY平臺行程100mm，價格11W RMB。配合康耐視相機做補正。勉強保證到2微米。
被檢測物太小了。直徑是25微米的合金導線。被檢測位置是去除絕緣皮的位置。

樓主留言：

請教下平臺的平整度用什么測量和校準，謝謝
