臺達的DVP10SX11R的PLC和一個溫度變送器（4-20mA)做一個溫度控制程序，那么PLC上自帶的輸入模擬量也要選擇4-20mA嗎？要怎樣做啊，有撥碼開關選擇嗎？還是只要接線時接成電流型輸入的就可以了？

chenlf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1146(小時)
注冊時間: 2007-07-04
最后登錄: 2025-01-21
查看chenlf的主題 / 回貼

1樓發表于: 2009-02-27 20:48

只看該作者 | 小中大

4-20mA溫度變送器是控制scr吧,程序沒什么特別的,只是溫度變送器輸出的是4-20mA

本帖最近評分記錄：

下載積分:+1(小蜜蜂) 熱心助人!

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1408 個
工控威望: 1515 點
下載積分: 13283 分
在線時間: 2210(小時)
注冊時間: 2008-03-19
最后登錄: 2025-02-10
查看小蜜蜂的主題 / 回貼

2樓發表于: 2009-02-27 21:04

只看該作者 | 小中大

4-20MA的溫度變送器連到DVPSC11R自帶的模擬量上，輸入信號4-20mA，你的意思是選擇電流輸入信號時，只要接線時PLC上接成電流的行了，選擇電壓輸入信號時，只要接線時PLC上接成電壓的行了？程序上不用對應好？另外模擬量輸出時，變頻器用4-20mA時，數據就要對應好了，4mA對應400，20mA對應2000了。

chenlf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1146(小時)
注冊時間: 2007-07-04
最后登錄: 2025-01-21
查看chenlf的主題 / 回貼

3樓發表于: 2009-02-27 21:24

只看該作者 | 小中大

DVPSC11R有自帶的模擬量?沒弄懂你的意思.

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1408 個
工控威望: 1515 點
下載積分: 13283 分
在線時間: 2210(小時)
注冊時間: 2008-03-19
最后登錄: 2025-02-10
查看小蜜蜂的主題 / 回貼

4樓發表于: 2009-02-27 21:27

只看該作者 | 小中大

我弄錯了，是DVP10SX11R

chenlf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1146(小時)
注冊時間: 2007-07-04
最后登錄: 2025-01-21
查看chenlf的主題 / 回貼

5樓發表于: 2009-02-27 21:42

只看該作者 | 小中大

引用
引用第2樓小蜜蜂于2009-02-27 21:04發表的 :
4-20MA的溫度變送器連到DVPSC11R自帶的模擬量上，輸入信號4-20mA，你的意思是選擇電流輸入信號時，只要接線時PLC上接成電流的行了，選擇電壓輸入信號時，只要接線時PLC上接成電壓的行了？程序上不用對應好？另外模擬量輸出時，變頻器用4-20mA時，數據就要對應好了，4mA對應400，20mA對應2000了。

chenlf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1146(小時)
注冊時間: 2007-07-04
最后登錄: 2025-01-21
查看chenlf的主題 / 回貼

6樓發表于: 2009-02-27 21:46

只看該作者 | 小中大

引用
引用第5樓chenlf于2009-02-27 21:42發表的 :

前面的對,后面的400-2000就不對了,你查下資料,記得好象是那樣

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1408 個
工控威望: 1515 點
下載積分: 13283 分
在線時間: 2210(小時)
注冊時間: 2008-03-19
最后登錄: 2025-02-10
查看小蜜蜂的主題 / 回貼

7樓發表于: 2009-02-27 22:00

只看該作者 | 小中大

4-20MA的溫度變送器連到DVP10SX11R自帶的輸入模擬量上，如果溫度變送器是4-20mA，那么只要接線時PLC的模擬量上接成電流輸入型的就可以，程序上不用把4MA對應400，20MA對應2000來做？另外模擬量輸出時，變頻器信號用4-20mA時，程序中就要做數據換算，4mA對應400，20mA對應2000了
我截個圖給你看看，

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1408 個
工控威望: 1515 點
下載積分: 13283 分
在線時間: 2210(小時)
注冊時間: 2008-03-19
最后登錄: 2025-02-10
查看小蜜蜂的主題 / 回貼

8樓發表于: 2009-02-28 09:41

只看該作者 | 小中大

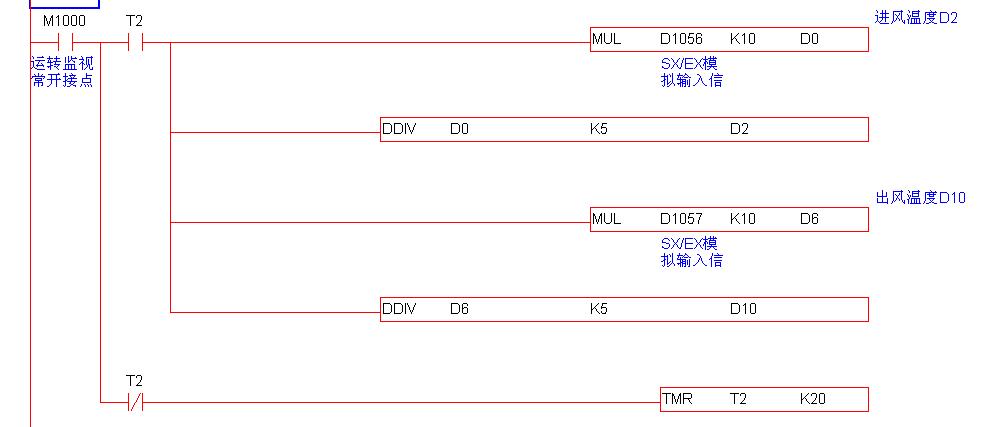

chenlf你好，幫我看看上面我的溫度梯形圖對不對啊？溫度變送器信號4-20mA
