幾個月前我的一臺PLC電源板燒掉保險，把保險替換成銅絲后發生爆炸，面目全非，論壇上有兄弟給我支招，說用24+5V直流電源代替，我一直沒有時間弄，一放就是幾個月！最近終于有空來搞這玩意了，本人才疏學淺，電源板查來查去也不能確定是哪里出問題，只好換一種方式整了！雖然沒能查出電源板的故障源頭，卻也讓我弄清了不少東西，如這玩意能否繼續工作，電源板大體上的原理框架，下面就讓我?guī)Ыo大家我的維修經歷以及其中的領悟，希望能幫到電源板出問題的各位兄弟！

我的首要任務是弄明白大體的電源轉換過程，經過慢慢檢查分析，220V電源經保險電感后直接整流，估計是300V的直流電，送入開關管，再推動脈沖變壓器輸出24V直流電，光耦反饋回去調整開關管，輸出經一只0.47歐2w電阻，電容濾波，一路輸出到PLC的24V和COM端子上，為傳感器及輸入光耦回路供電，一路再經過電感電容濾波及其它我弄不清楚的保護等等輸出24V，一路供電給I/O板，估計CPU板也有用到，(我不清楚CPU板是否需要24V，說錯了別見怪啊！)另一路經IC3（si8050)DC變DC降壓為5V輸出！

好，占沙發學習學習

電源轉換經過大體上弄明白了，接著我用一只24V直流開關電源來做實驗！把PLC電源板上的脈沖變壓器輸出斷開，直接連上外部24V直流電，上電，乖乖，PLC電源燈亮了，運行燈接著亮了，短接各個輸入點，對應的燈也亮了，里面程序還在，輸出繼電器也跟著動了！大體上成功了！連忙翻出數據線，弄個噴泉的程序下載進去運行，呵呵，看到輸出繼電器噼里啪啦的換著花樣動個不停，OK,暫時就折騰到這里，改天弄個內置的開關電源板進去把它換掉！這樣看來的話，問題出在脈沖變壓器前面，開關管的可能性最大，型號為STR-G6551,哪位兄弟知道怎么判斷它的好壞？何處有賣？替代型號有哪些？先謝過了！

你確定是開關管嗎？我這里有兩個資料，希望能夠幫到你！

上面的是6551
下面的是6651

百分百確定是開關管，整流橋后脈沖變壓器前就它了，沒有其它任何的超過兩只腳的原件，脈沖變壓器、光耦當然不算！

三個腳還是五個腳啊？

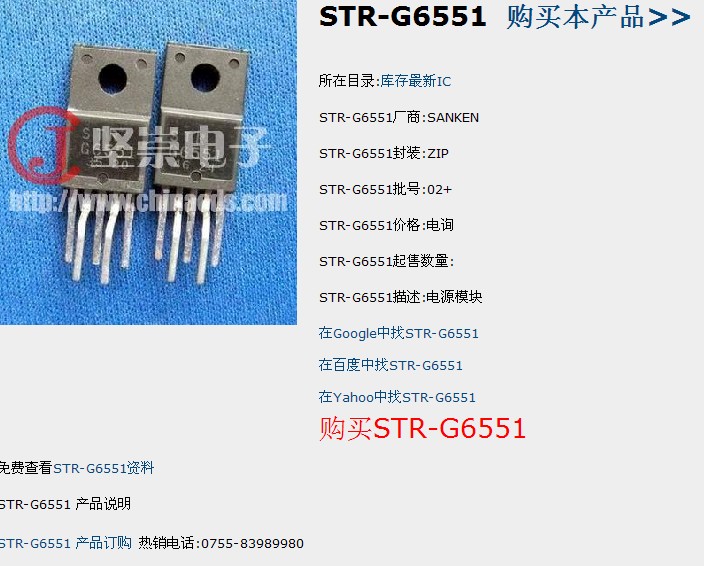

看看這個

謝謝，就是它了，買兩個回來試試，不行再換單獨的開關電源！

真牛，你是哪里人？交個朋友？

直接把24V直流電源 接到PLC外部DC24V端子臺上就行了，F(xiàn)X1N都可以這樣做，不用AC220V輸入
