樓主  發表于: 2010-07-05 10:31
圖片:
各位兄臺:

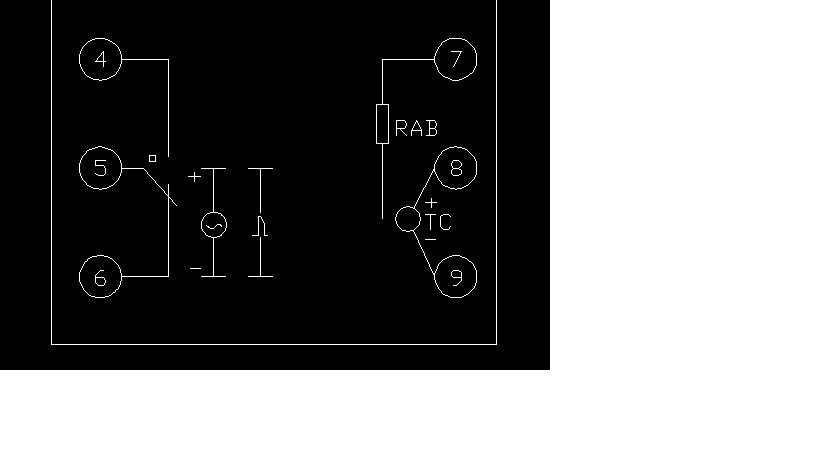

  下圖為某溫控器的幾個針腳,由于說明書上沒有說明,小弟有有兩個問題,特向各位兄臺請教.
1.如圖中所示,4,5,6三腳為一對 常開常閉觸點,
其中5腳和6腳的標識難道是有源輸出?
為有源輸出的話,我測試卻沒有電壓...
5和6腳的交流符號和正負符號 什么意思?
那個波形圖有是什么意思?
2.圖右側中,8和9腳因為標了正負,應該是連熱電偶吧?
7腳難道是接pt100用的 ?忘各位兄臺賜教一二,多謝多謝

[ 此帖被逐feng在2010-07-05 10:58重新編輯 ]
對生命永遠熱情!!
逐feng
Nothing for nothing!
級別: 略有小成
精華主題: 0
發帖數量: 104 個
工控威望: 290 點
下載積分: 721 分
在線時間: 45(小時)
注冊時間: 2008-06-28
最后登錄: 2024-04-11
查看逐feng的 主題 / 回貼
1樓  發表于: 2010-07-05 10:47
對生命永遠熱情!!
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3396 個
工控威望: 3194 點
下載積分: 70478 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-02-20
查看wwcwwc的 主題 / 回貼
2樓  發表于: 2010-07-05 11:31
可能是溫控器廠家做的通用型外殼,其實有條件打開溫控器看看就明白是不是繼電器輸出。
樓主留言:
恩,看明白了,謝謝 呵呵
sunnjh
專業生產:數控機床、微特電機、伺服電機
級別: 略有小成
精華主題: 0
發帖數量: 72 個
工控威望: 237 點
下載積分: 27868 分
在線時間: 234(小時)
注冊時間: 2007-09-15
最后登錄: 2025-01-19
查看sunnjh的 主題 / 回貼
3樓  發表于: 2010-07-05 18:57
圖是通用的,456為溫控儀的輸出,型號不同可以是繼電器輸出或電流輸出或電壓輸出,789為溫控儀的傳感器輸入端,型號不同可以是熱電偶或熱電阻。
樓主留言:
多謝大俠,呵呵
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
4樓  發表于: 2010-07-05 19:48
 要有說明書,這是通用端子圖,根據型號來查。
┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃*
┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱ ┃*
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃*
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
a200905
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看a200905的 主題 / 回貼
5樓  發表于: 2010-07-06 00:54
看看說明書 或 拆開看看就知道了
