樓主發表于: 2012-05-25 12:31

只看樓主 | 小中大

圖片：

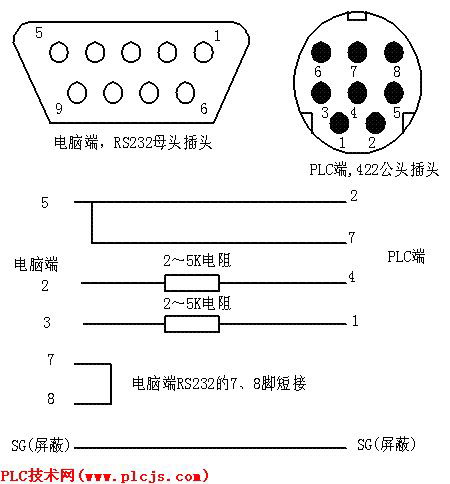

自制三菱編程電纜,為什么不能通訊呢,沒有RS422頭,用導線直接入PLC的,請見符件接線圖-----------萬分感謝!

沙漠中的綠草

yjm

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 12 個
工控威望: 145 點
下載積分: 1116 分
在線時間: 48(小時)
注冊時間: 2011-12-23
最后登錄: 2018-08-15
查看yjm的主題 / 回貼

1樓發表于: 2012-05-25 15:50

只看該作者 | 小中大

PC端（RS232）  FX2N PLC（RS422）
          2 ——4
                       3 ——1
                       5 ——2
PC端7與8短接，4與6短接
PLC端2與7短接，已經用過，可以通訊上。
僅供參考

適者生存

lei714

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 273 點
下載積分: 445 分
在線時間: 25(小時)
注冊時間: 2010-01-05
最后登錄: 2025-05-25
查看lei714的主題 / 回貼

2樓發表于: 2012-05-27 06:57

只看該作者 | 小中大

學習了，不錯

linyi

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 143 個
工控威望: 5115 點
下載積分: 40678 分
在線時間: 260(小時)
注冊時間: 2007-04-24
最后登錄: 2023-06-20
查看linyi的主題 / 回貼

3樓發表于: 2012-05-27 08:34

只看該作者 | 小中大

樓主的圖沒錯，我做了兩根都很好。只是電阻用了100歐的，7和8之間并了10O歐電阻，4與6腳沒連。

永遠的菜鳥

hahahaha

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 449 個
工控威望: 665 點
下載積分: 30796 分
在線時間: 158(小時)
注冊時間: 2011-11-03
最后登錄: 2018-01-01
查看hahahaha的主題 / 回貼

4樓發表于: 2012-05-27 19:47

只看該作者 | 小中大

樓主圖沒錯，我做過一根可以用，電阻用2.2K。

zhangwanghua

沙漠中的綠草

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 1449 點
下載積分: 1226 分
在線時間: 116(小時)
注冊時間: 2010-02-26
最后登錄: 2023-10-26
查看zhangwanghua的主題 / 回貼

5樓發表于: 2012-05-28 17:03

只看該作者 | 小中大

我用的是3.9K電阻,按圖接線就是不行

沙漠中的綠草

linger

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 1696 點
下載積分: 2728 分
在線時間: 81(小時)
注冊時間: 2012-03-08
最后登錄: 2025-09-16
查看linger的主題 / 回貼

6樓發表于: 2012-06-03 22:38

只看該作者 | 小中大

我還沒有自己接過~~~~有時間自己做做看！！

人生如戲

qinchuangyi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 166 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的主題 / 回貼

7樓發表于: 2012-06-04 17:05

只看該作者 | 小中大

電腦 PLC
２　　　　－　　　４　　
３　　　　－　　　１
５　　　　－　　　２，３，６
８　　　　－　　　５，８
２－４，３－１這間可以接1K電阻限流，保護端口不容易燒壞，不接也要可以。

tangyq

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 261 個
工控威望: 408 點
下載積分: 1797 分
在線時間: 374(小時)
注冊時間: 2007-03-25
最后登錄: 2022-04-06
查看tangyq的主題 / 回貼

8樓發表于: 2012-06-17 21:29

只看該作者 | 小中大

我的也能用，不過不穩定，當監視時會掉線死機

chen6811

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 114 點
下載積分: 507 分
在線時間: 5(小時)
注冊時間: 2011-04-16
最后登錄: 2016-07-06
查看chen6811的主題 / 回貼

9樓發表于: 2012-08-13 08:06

只看該作者 | 小中大

kan kan dian zu

zhenghong82

后來的后來，記憶如浪回憶如潮，如今俄還在積攢記憶。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 213 個
工控威望: 386 點
下載積分: 919 分
在線時間: 332(小時)
注冊時間: 2008-05-11
最后登錄: 2025-10-02
查看zhenghong82的主題 / 回貼

10樓發表于: 2012-08-17 17:19

只看該作者 | 小中大

按照上面圖紙接線，我用的3.3K電阻接上也不行，請問是什么問題

zhenghong82

后來的后來，記憶如浪回憶如潮，如今俄還在積攢記憶。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 213 個
工控威望: 386 點
下載積分: 919 分
在線時間: 332(小時)
注冊時間: 2008-05-11
最后登錄: 2025-10-02
查看zhenghong82的主題 / 回貼

11樓發表于: 2012-08-18 09:50

只看該作者 | 小中大

我的換成2.2K的電阻還是不行啊，誰知道是上面原因嗎
