樓主發表于: 2019-08-27 14:13

各位大神，小弟手上有個項目，用的是基恩士KV7500 PLC+KV-XH16EC、松下總線伺服MADLN05BE，目前接線就卡住了，懇請大家幫助，如下：
X4連接器接線，從手冊只找到下面幾個接線點（也不知是否正確）：伺服報警 +----pin.3

伺服報警 - ----- pin.4

正轉限位 ----pin.7 反轉限位----pin.8 原點信號----pin.10 還有報警清除、伺服ON等不知如何接了......

[ 此帖被pc1111在2019-08-27 14:18重新編輯 ]

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2065 個
工控威望: 3057 點
下載積分: 25425 分
在線時間: 1538(小時)
注冊時間: 2014-01-05
最后登錄: 2025-10-04
查看不小心遇見你的主題 / 回貼

1樓發表于: 2019-08-27 15:35

只看該作者 | 小中大

。。。。。。。。。。。。。。。。。。
你都EtherCAT了還接這么多線干嘛？
難道是EtherCAT的最高境界？

項目、視覺、通訊QQ3515716

342703002

三菱歐姆龍基恩士松下信捷PLC編程電話18929142571

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 331 個
工控威望: 2043 點
下載積分: 2506 分
在線時間: 756(小時)
注冊時間: 2008-04-18
最后登錄: 2025-04-02
查看342703002的主題 / 回貼

2樓發表于: 2019-08-27 16:11

只看該作者 | 小中大

就接，左右極限和原點，就可以了。其他的都可以內部來操作，基恩士的PLC不懂可以找基恩士的人來教你。

本帖最近評分記錄：

下載積分:+2(pc1111) 真誠感謝！

東莞兼職，三菱，歐姆龍，基恩士，松下，信捷PLC編程
電話/微信： 18929142571 李生
本人9年以上PLC編程經驗，程序穩定，操作方便靈活，價格實惠。

升令君.

17831658536微信/手機同號

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 882 點
下載積分: 562 分
在線時間: 171(小時)
注冊時間: 2019-05-15
最后登錄: 2023-12-07
查看升令君.的主題 / 回貼

3樓發表于: 2019-08-27 16:56

只看該作者 | 小中大

總線都不用接這么多線

a信捷一級代理

814382100

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 576 個
工控威望: 745 點
下載積分: 1902 分
在線時間: 166(小時)
注冊時間: 2016-10-29
最后登錄: 2025-10-05
查看814382100的主題 / 回貼

4樓發表于: 2019-08-27 19:56

只看該作者 | 小中大

厲害沒用過

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1929 個
工控威望: 2139 點
下載積分: 11240 分
在線時間: 883(小時)
注冊時間: 2007-08-28
最后登錄: 2025-10-05
查看yerong的主題 / 回貼

5樓發表于: 2019-08-28 08:11

只看該作者 | 小中大

直接絕對值伺服應該說一根線都不要接了

[ 此帖被yerong在2019-08-31 08:13重新編輯 ]

本帖最近評分記錄：

下載積分:+1(pc1111) 真誠感謝！

sanzuo

靜同日月-動轉陰陽

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 594 點
下載積分: 1942 分
在線時間: 542(小時)
注冊時間: 2007-03-24
最后登錄: 2025-09-10
查看sanzuo的主題 / 回貼

6樓發表于: 2019-08-28 10:53

只看該作者 | 小中大

5_PANASONIC_A6B_KVXM_EC_連接指南.pdf (1185 K) 下载次数:1238

本帖最近評分記錄：

下載積分:+2(pc1111) 真誠感謝！

生活就象打火機有氣的時候多燃燒一片光芒．

flyfeky

bilibili 工控小工匠孔

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 904 個
工控威望: 1069 點
下載積分: 2060 分
在線時間: 691(小時)
注冊時間: 2012-05-09
最后登錄: 2025-09-26
查看flyfeky的主題 / 回貼

7樓發表于: 2019-08-28 12:35

只看該作者 | 小中大

嚴格說來，通信的伺服，需要接正負極限和原點，還有一個復位（急停），這樣通信不可靠時，還要以停止伺服。

本帖最近評分記錄：

下載積分:+1(pc1111) 真誠感謝！

西門子倍福WPF+C#數據庫，槽式設備專家

蘇碧湖砍柴人

人無我有，人有我精，人精我異

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 133 個
工控威望: 646 點
下載積分: 1117 分
在線時間: 82(小時)
注冊時間: 2019-06-26
最后登錄: 2024-12-30
查看蘇碧湖砍柴人的主題 / 回貼

8樓發表于: 2019-08-31 10:29

只看該作者 | 小中大

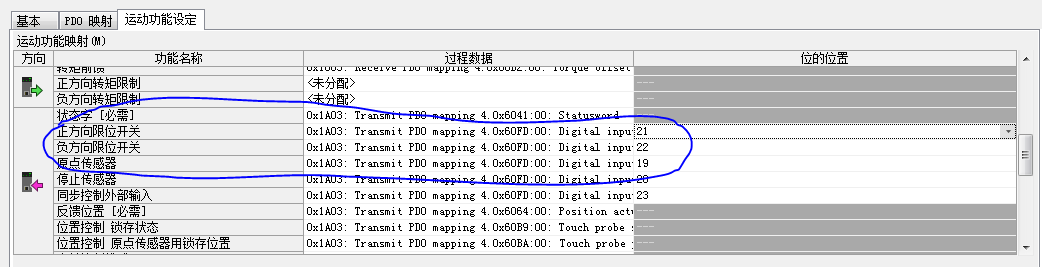

描述：你也可以查看下ESI文件
圖片：

我前幾個月也剛剛做了一個類似的項目，時間有點長了，記不太清了
我用的也是基恩士KV7500 PLC+KV-XH16EC，但伺服用的是松下A6B，應該也是差不多的，用基恩士PLC需要注意了，不能按松下伺服的接線方法，要按基恩士的接線方法，具體是為什么，問了基恩士的他也不能給你說出個所以然來
只需接正負限位跟原點即可，接21 22 19

本帖最近評分記錄：
