樓主  發表于: 2008-10-25 12:58

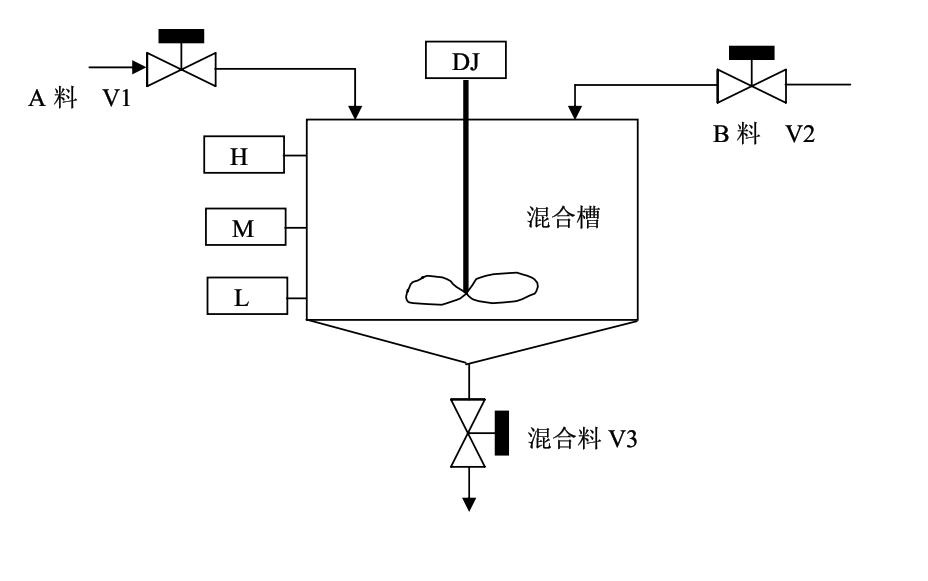

某生產過程如圖所示,兩種物料進行混合和攪拌的過程如下:
(1)加料階段:按啟動按鈕PB1,物料A的進料閥V1打開,液位上升到L時,攪拌電動機DJ開始運轉攪
拌,液位到達M時,進料閥V1關閉,物料B的進料閥V2打開,到液位上升到H時,報警聲響,報警燈亮且閃
動,進料閥V2關閉,進料過程結束。10秒后報警聲光停止。
(2)攪拌階段:加料階段結束后,攪拌電機DJ繼續運轉攪拌并開始計數,攪拌5次過程結束。
(3)放料階段:攪拌階段結束后,打開出料閥V3,攪拌DJ繼續運轉,到液位下降到L時停止運轉,報
警聲響,報警燈亮且閃動,同時關閉出料閥V3。8秒后報警聲光停止,所有工序停止。
(4)聯鎖邏輯:按動聯鎖按鈕PB2,V1、V2關閉,直接進入放料階段到結束。

請根據控制要求完成下列工作:
一、根據題意,選擇熟悉的PLC型號實現控制,并對輸入、輸出點進行定義;
二、寫出完成控制要求的正確程序;
三、將程序輸入到 PLC 中去,并演示控制過程.
說明:1、用輸入輸出狀態燈指示階段狀態和輸入輸出狀態;
2、閃動按 1S 通 1S 斷設計;
3、按報警確認按鈕 PB3 消音。

奇怪?怎么不能上傳附件,我的程序如何傳上來?
sanplc
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sanplc的 主題 / 回貼
1樓  發表于: 2008-10-25 13:01
圖片:
找到了,傳上來了.
附件: 步進指令編程.rar (1 K) 下載次數:63
網站提示: 請不要用迅雷下載附件,容易出錯
liuyanjia
學習啊
級別: 探索解密
精華主題: 0
發帖數量: 52 個
工控威望: 142 點
下載積分: 1071 分
在線時間: 17(小時)
注冊時間: 2010-05-05
最后登錄: 2017-02-26
查看liuyanjia的 主題 / 回貼
2樓  發表于: 2010-05-08 22:12
呵呵,這個是一個將混合的問題,就是要注意在繼續加料攪拌過程中
在M哪里一直是壓住的就行拉
其他倒是沒有什么啦
菜鳥一個,只好笨鳥先飛
