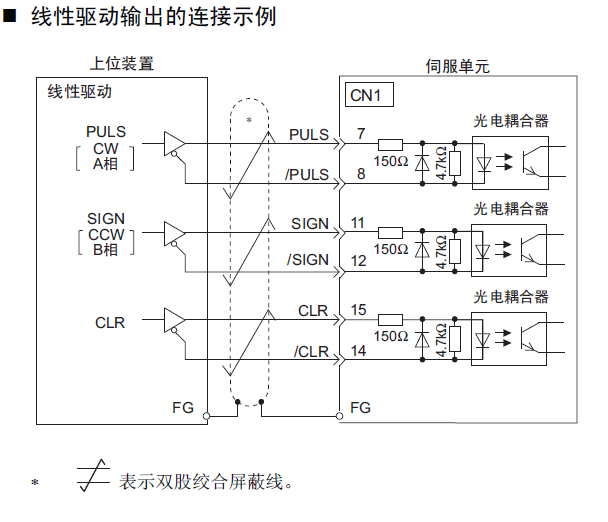

S7-224XPSI Q0.0輸出的脈沖方式 集電極開路還是線性驅動輸出呢  脈沖電壓是多少 我想用他來控制安川的伺服 接線圖這樣  第一個是線性驅動方式
第2個是集電極輸出方式 但是S7224的電壓是24V  安川的接受脈沖好像是5V 咋辦。

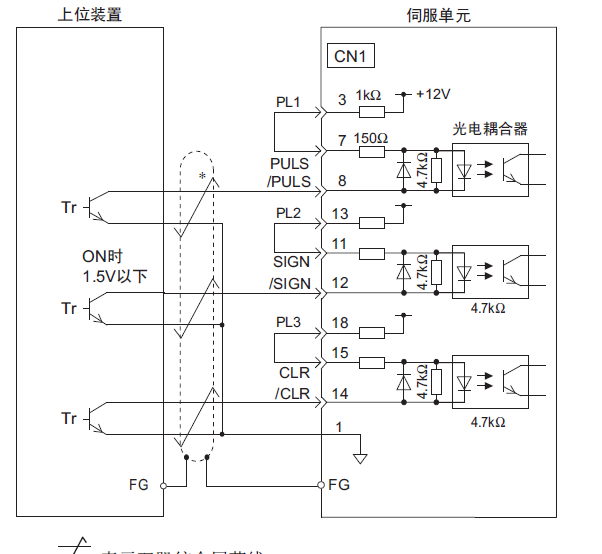

下面是用伺服本身電源的接法


我現在這樣想 不知道對不對假設 Q0.2 Q0.3是 方向信號 和 脈沖清除信號  我直接讓Q0.0接8（PULS）Q0.2接12（SIGN）Q0.3接 14（CLR） 3和7接一起 11和13 接一起 15和18接一起 不知道能不能成呢

沒有問題的。我就是這樣接的安川伺服電機的。但是我用的PLC是三菱的。輸出時漏型輸出。SG接三菱的COM。不知道西門子的輸出是漏型還是源型。根據具體情況而定。祝你好運！

西門子源型輸出,PNP輸出,

引用

引用第1樓vancouva于2012-06-30 15:13發表的  :
沒有問題的。我就是這樣接的安川伺服電機的。但是我用的PLC是三菱的。輸出時漏型輸出。SG接三菱的COM。不知道西門子的輸出是漏型還是源型。根據具體情況而定。祝你好運！

恩 那就應該行了 S7224XPSI和其他S7200的不太一樣  她是漏型輸出 源型輸入

還有個問題就是 伺服驅動器上的1號引腳接什么呢
