樓主發表于: 2016-11-24 10:28

只看樓主 | 小中大

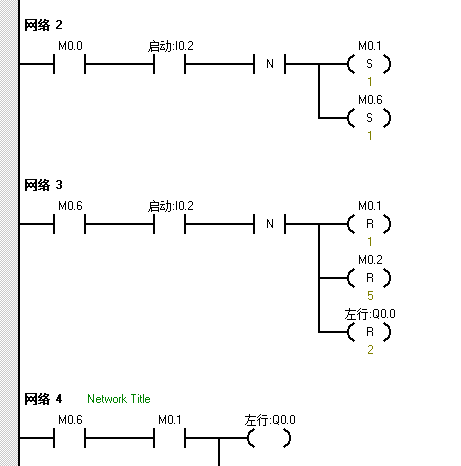

圖片：

如圖中，實際是松開按鈕Q0.0得電，但按照掃描順序我的理解是第一次產生下降沿會置位M0.1，但下一行m0.6和下降沿會復位m0.1，那么后面一行得q0.0就不會得電？
但實際狀態第一次下降位啟動，第二次下降位為停止，

但根據掃描周期的話，在第一次下降沿產生的周期中，m0.6通，和下降沿也通，就去復位m0.1了，那么q0.0就不會接通？

糾結。。。

cbj198188

奇豪電氣：誠信高效

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 313 點
下載積分: 16722 分
在線時間: 803(小時)
注冊時間: 2011-03-23
最后登錄: 2025-10-06
查看cbj198188的主題 / 回貼

1樓發表于: 2016-11-24 10:52

只看該作者 | 小中大

把程序下載到PLC中，運行監控、試驗，知道結果。不要糾結，有些理論憑自己的理解會誤導，實踐出真知。

讓我們攜手做的更好 QQ1661278321

羅馬上空的鷹

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 99 點
下載積分: 700 分
在線時間: 5(小時)
注冊時間: 2016-11-02
最后登錄: 2017-03-10
查看羅馬上空的鷹的主題 / 回貼

2樓發表于: 2016-11-24 14:56

只看該作者 | 小中大

我的理解是第一次下降沿只是置位了m0.6，當m0.6置位后下降沿已經消失了，所以網絡3是不會導通的，只有再一次下降沿的時候才會執行網絡3的程序

南郭先生

自動化成就工業之美

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 491 個
工控威望: 2634 點
下載積分: 3976 分
在線時間: 1118(小時)
注冊時間: 2011-09-22
最后登錄: 2021-09-26
查看南郭先生的主題 / 回貼

3樓發表于: 2016-11-24 18:23

只看該作者 | 小中大

你可以把網絡3換成上升沿試試就知道了

自動機器

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 141 個
工控威望: 288 點
下載積分: 1041 分
在線時間: 1133(小時)
注冊時間: 2010-05-21
最后登錄: 2025-09-11
查看自動機器的主題 / 回貼

4樓發表于: 2016-11-24 18:57

只看該作者 | 小中大

西門子200的下降沿是檢測到從接通到斷開產生下降沿，當掃描到第一行，I0.2斷開，將M0.6置1接通，掃描到第二行時，M0.6從斷開到接通，I0.2斷開，下降沿無法檢測到從接通到斷開的過程，所以后面的不會執行，M0.6也無法復位，當第二次斷開I0.2，由于上一次M0.6已經接通，所有能檢測到從接通到斷開的過程，所以后面的能執行，M0.6復位。

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人！

jack0510

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 176 個
工控威望: 333 點
下載積分: 5025 分
在線時間: 73(小時)
注冊時間: 2012-09-21
最后登錄: 2017-05-14
查看jack0510的主題 / 回貼

5樓發表于: 2016-11-24 22:41

只看該作者 | 小中大

引用
引用第4樓自動機器于2016-11-24 18:57發表的 :
西門子200的下降沿是檢測到從接通到斷開產生下降沿，當掃描到第一行，I0.2斷開，將M0.6置1接通，掃描到第二行時，M0.6從斷開到接通，I0.2斷開，下降沿無法檢測到從接通到斷開的過程，所以后面的不會執行，M0.6也無法復位，當第二次斷開I0.2，由于上一次M0.6已經接通，所有能檢測到從接通到斷開的過程，所以后面的能執行，M0.6復位。

我測試過，同樣的下降沿去置位不同的輸出，那么當的第一個下降沿產生回去同時置位二個輸出，那就是說第二行的下降沿也接通的一個周期的
