makou
級別: 略有小成
精華主題: 0
發帖數量: 87 個
工控威望: 228 點
下載積分: 649 分
在線時間: 596(小時)
注冊時間: 2009-08-15
最后登錄: 2025-01-23
查看makou的 主題 / 回貼
樓主  發表于: 2011-10-18 13:56

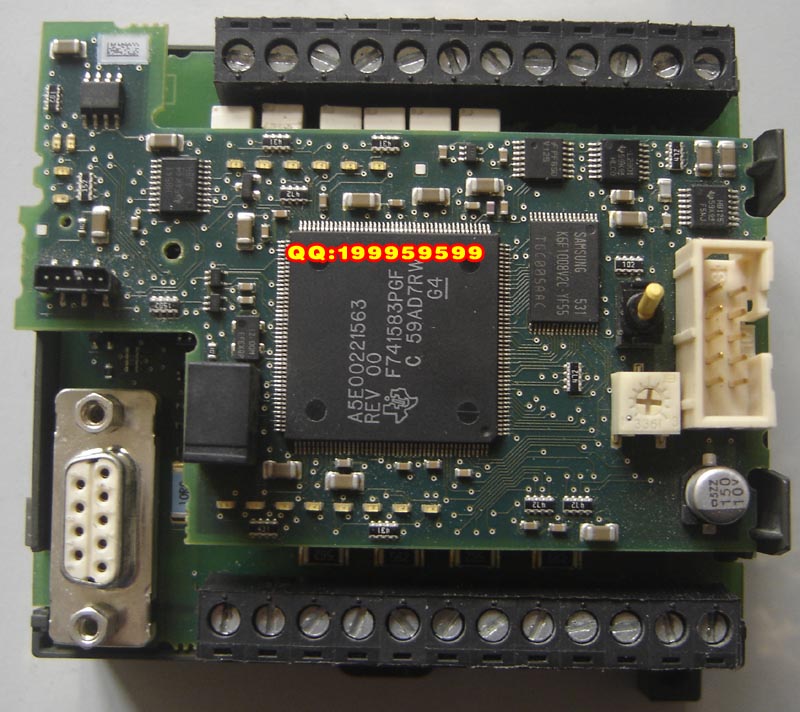

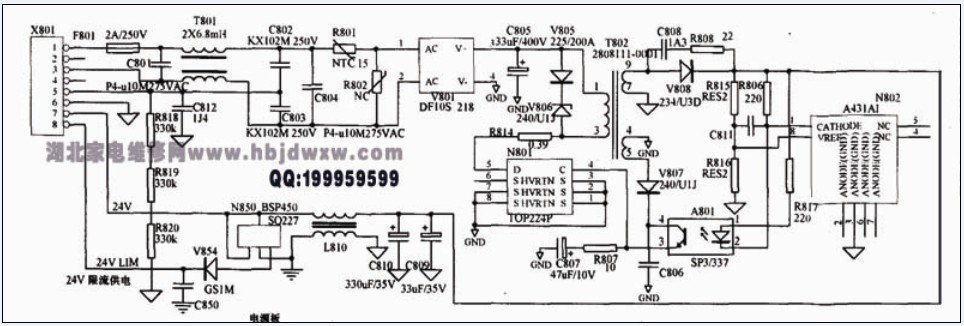

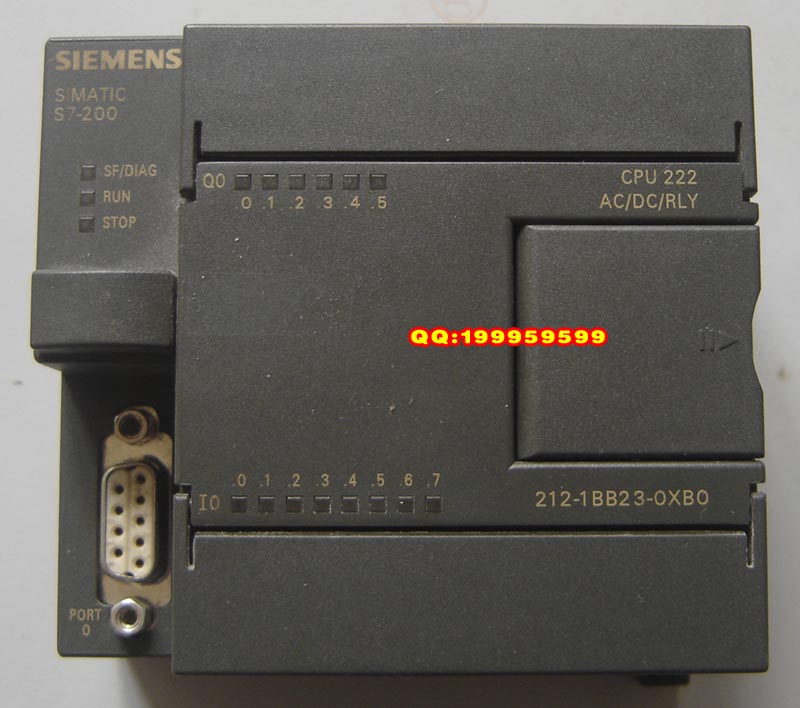

西門子S7-200 CPU222 PLC指示燈不亮,沒有24V輸出。找一張美國產PLC電路圖做參考。

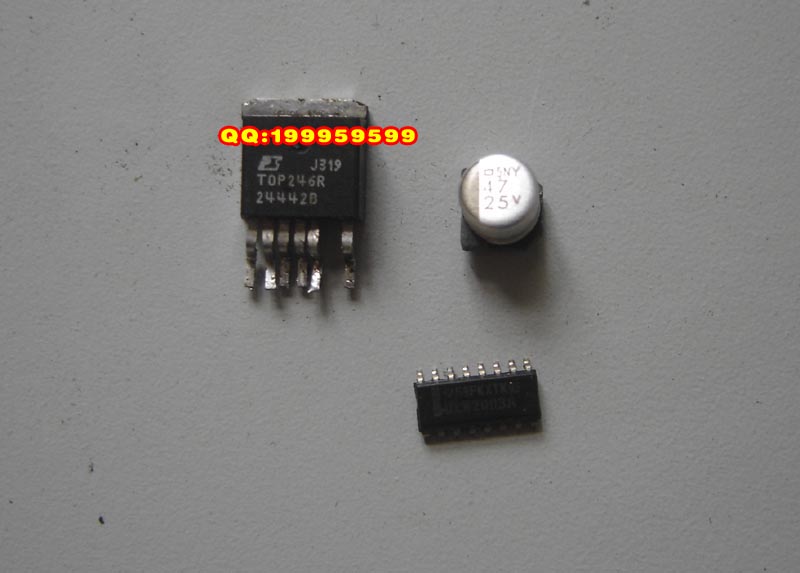

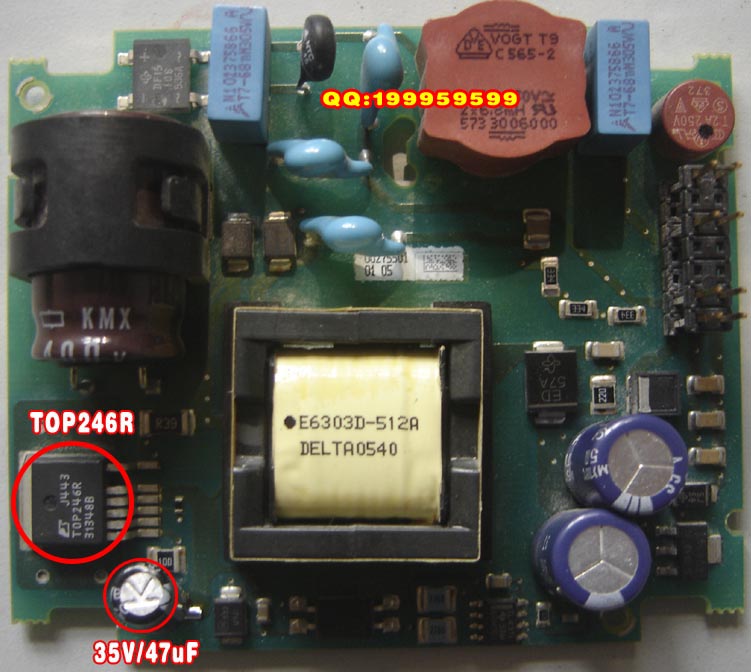

找到電源板,檢查電源管TOP246R, C腳無輸出。更換TOP246R。 檢查固態電容25V/47uF,容量不足,用普通35V/47uF電容代換。

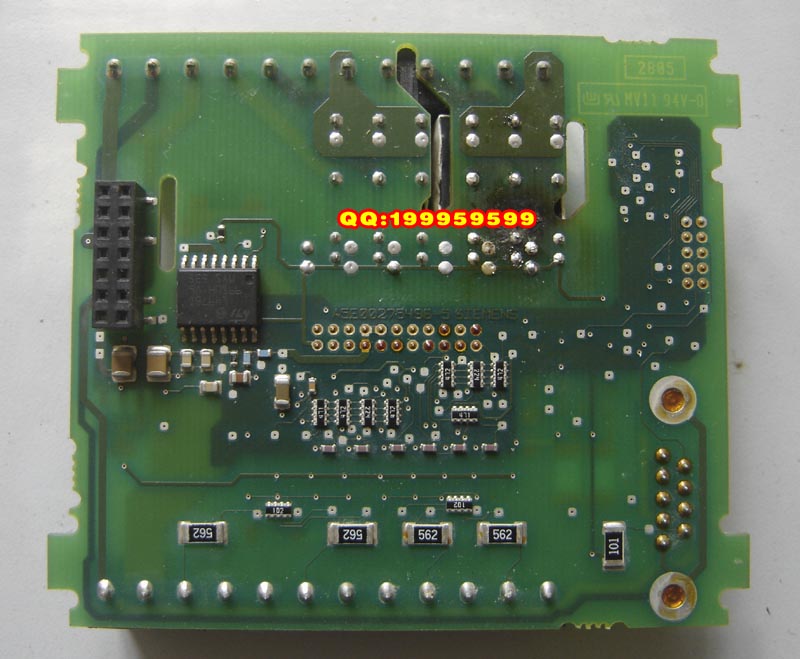

更換以后電源正常,有24V輸出。 接上數據線,傳入輸出點檢測程序,發現輸出04點繼電器無動作,單獨加電給該繼電器能動作。檢查繼電器驅動IC ULN2003,該IC15腳接04點繼電器,查15腳無輸出,更換ULN2003一切正常。










本帖最近評分記錄:
  • 下載積分:+1(dzhn0526) 感謝分享!
  • 下載積分:+1(臺州自動化) 熱心助人!
    jetfondy
    級別: 略有小成
    精華主題: 0
    發帖數量: 124 個
    工控威望: 253 點
    下載積分: 1804 分
    在線時間: 62(小時)
    注冊時間: 2011-05-24
    最后登錄: 2019-05-30
    查看jetfondy的 主題 / 回貼
    1樓  發表于: 2011-10-18 16:26
    樓主真牛!長見識了!
    hejian96
    級別: 略有小成
    精華主題: 0
    發帖數量: 303 個
    工控威望: 491 點
    下載積分: 2229 分
    在線時間: 118(小時)
    注冊時間: 2010-12-07
    最后登錄: 2012-12-05
    查看hejian96的 主題 / 回貼
    2樓  發表于: 2011-10-18 16:29
    感謝樓主了,學習了。用200系類的PLC用的不少,但是對內部結構就不清楚了
    回憶依然最美
    一不小心混進社會, 浪子回頭已經白費... ...
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1240 個
    工控威望: 2873 點
    下載積分: 21638 分
    在線時間: 1322(小時)
    注冊時間: 2008-06-16
    最后登錄: 2025-02-01
    查看回憶依然最美的 主題 / 回貼
    3樓  發表于: 2011-10-18 18:00
    呵呵,樓主厲害,樓主沒研究過SF燈亮,和電腦或觸摸屏無法通信是什么原因嗎?
    參天小樹
    He  who doesn't
    級別: 略有小成
    精華主題: 0
    發帖數量: 73 個
    工控威望: 200 點
    下載積分: 953 分
    在線時間: 57(小時)
    注冊時間: 2011-09-26
    最后登錄: 2025-01-01
    查看參天小樹的 主題 / 回貼
    4樓  發表于: 2011-10-18 18:15
    行業寬廣,牛人輩出
    xc5729048x
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看xc5729048x的 主題 / 回貼
    5樓  發表于: 2011-10-19 14:23
    樓主厲害!
    jhxxy
    級別: 略有小成
    精華主題: 0
    發帖數量: 81 個
    工控威望: 213 點
    下載積分: 43766 分
    在線時間: 65(小時)
    注冊時間: 2011-10-19
    最后登錄: 2017-01-24
    查看jhxxy的 主題 / 回貼
    6樓  發表于: 2011-10-20 12:41
    樓主真牛ia  虛席學習啊
    lywlywywl
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看lywlywywl的 主題 / 回貼
    7樓  發表于: 2011-10-20 15:52
    厲害,沒敢拆過plc了,慚愧!
    sryks
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看sryks的 主題 / 回貼
    8樓  發表于: 2011-10-24 14:45
    我手上也有一個226CN的 CPU有兩個輸出點出現問題了,就是斷開繼電器的時候,用萬用表測量有22~24V的輸出電壓,但是一接上繼電器后,電壓馬上下降到2V左右。排除了外部電路的原因,發現就是輸出端口有問題。什么時候有空了也拆出來看看。不過好像是晶體管輸出的,不知道能不能自己修復。
    makou
    級別: 略有小成
    精華主題: 0
    發帖數量: 87 個
    工控威望: 228 點
    下載積分: 649 分
    在線時間: 596(小時)
    注冊時間: 2009-08-15
    最后登錄: 2025-01-23
    查看makou的 主題 / 回貼
    9樓  發表于: 2011-10-30 10:05
    引用
    引用第8樓sryks于2011-10-24 14:45發表的  :
    我手上也有一個226CN的 CPU有兩個輸出點出現問題了,就是斷開繼電器的時候,用萬用表測量有22~24V的輸出電壓,但是一接上繼電器后,電壓馬上下降到2V左右。排除了外部電路的原因,發現就是輸出端口有問題。什么時候有空了也拆出來看看。不過好像是晶體管輸出的,不知道能不能自己修復。




    晶體管有問題,更換該點晶體管。
    西歐工控
    多試一次,就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 616 個
    工控威望: 3331 點
    下載積分: 72089 分
    在線時間: 288(小時)
    注冊時間: 2010-09-21
    最后登錄: 2025-02-06
    查看西歐工控的 主題 / 回貼
    10樓  發表于: 2011-10-30 14:26
    感謝樓主了,學習了。用200系類的PLC用的不少,但是對內部結構就不清楚了
    laoliang
    級別: 略有小成
    精華主題: 0
    發帖數量: 348 個
    工控威望: 458 點
    下載積分: 122791 分
    在線時間: 1135(小時)
    注冊時間: 2009-02-14
    最后登錄: 2022-10-17
    查看laoliang的 主題 / 回貼
    11樓  發表于: 2011-10-30 17:03
    夠牛!
