foxplc
水到渠成
級別: 家園�?�
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
樓主  發表于: 2008-10-09 15:43
在S7-200中有AIW0的模擬量輸入,在LAD中怎樣處理可把實際工程值讀到,MCGS所在的監控界面中
溫柔的郎
級別: 略有小成
精華主題: 0
發帖數量: 123 個
工控威望: 308 點
下載積分: 944 分
在線時間: 83(小時)
注冊時間: 2008-05-02
最后登錄: 2025-02-05
查看溫柔的郎的 主題 / 回貼
1樓  發表于: 2008-10-09 15:58
得先轉化成標準直,然后觸摸屏就可以通過協議或者說驅動就可以讀到數值了!1
foxplc
水到渠成
級別: 家園�?�
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
2樓  發表于: 2008-10-09 16:23
我接受的是4~20mA信號,對應值是6400~32000,請問具體LAD語句怎樣編寫?
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6784 個
工控威望: 38387 點
下載積分: 5985 分
在線時間: 9564(小時)
注冊時間: 2006-09-13
最后登錄: 2025-02-06
查看cvlsam的 主題 / 回貼
3樓  發表于: 2008-10-09 16:46
使用MCGS,這樣的程序不需要寫!

假設您4-20MA信號對應工程量為0-100,那么PLC中使用MOV指令將AIW移入VW區域。

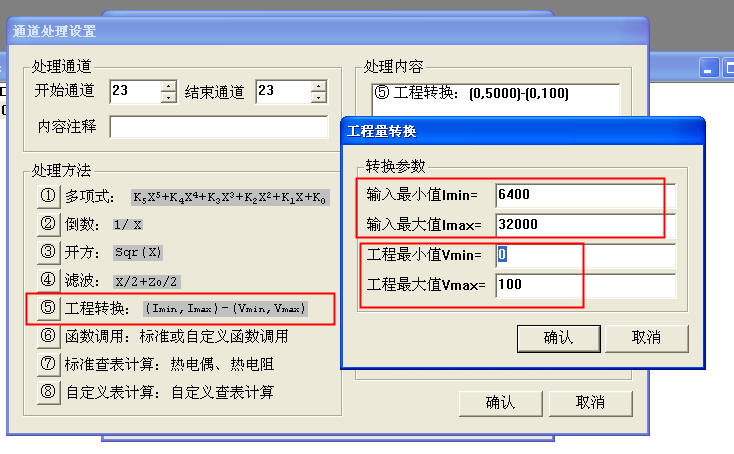

在MCGS中建立對應的變量以及數據通道,對通道進行處理,使用工程量轉換處理方式就可以。

在輸入最小值與最大值分別填入6400,32000,在工程量最小值與最大值中分別填入0,100,那么當MCGS運行時,會自動將6400~32000的值轉換為0~100在屏幕上顯示。




以上~~
ocean1236
歲月不饒人
級別: 略有小成
精華主題: 0
發帖數量: 206 個
工控威望: 310 點
下載積分: 437 分
在線時間: 109(小時)
注冊時間: 2008-09-08
最后登錄: 2025-01-23
查看ocean1236的 主題 / 回貼
4樓  發表于: 2008-10-10 10:22
值得借鑒
ocean1236
歲月不饒人
級別: 略有小成
精華主題: 0
發帖數量: 206 個
工控威望: 310 點
下載積分: 437 分
在線時間: 109(小時)
注冊時間: 2008-09-08
最后登錄: 2025-01-23
查看ocean1236的 主題 / 回貼
5樓  發表于: 2008-10-10 10:23
請問MCGS怎么用呢?能介紹一下嗎?
以恒
Blog: http://ye_w.plcjs.cn/
級別: 工控俠客

精華主題: 5 篇
發帖數量: 466 個
工控威望: 3090 點
下載積分: 4172 分
在線時間: 68(小時)
注冊時間: 2007-08-26
最后登錄: 2024-09-22
查看以恒的 主題 / 回貼
6樓  發表于: 2008-10-10 10:37
引用
引用第5樓ocean1236于2008-10-10 10:23發表的  :
請問MCGS怎么用呢?能介紹一下嗎?


去官方網站下載軟件包,然后使用在線幫助。
歡迎大家訪問我的BLOG:  [URL]http://ye_w.plcjs.cn/[/URL]

1、ABB AC500系列PLC培訓或技術支持
2、購買PLC和方案咨詢電話:13973322058
3、其他請通過郵箱:[email protected]
foxplc
水到渠成
級別: 家園�?�
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
7樓  發表于: 2008-10-12 10:53
LD    SM0.0
ITD    AIW0, VD90
AENO
DTR    VD90, VD94
AENO
MOVR   VD94, VD98

如上語句在PLC中把AIW0,轉換為實數后,移入VD區。在MCGS通道處理設置中開始通道設為98

那么該通道的數據類型一定是與PLC中VD98相匹配的VDF98
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
8樓  發表于: 2008-10-12 11:00
開始通道設為98,結束設為101,還要在MCGS增加通道對話框中增加V寄存器,32位浮點數VDF98
