要實現閥B開1分鐘后，閥A才關閉，有關圖片如上所示

在FC1中有Q6.3開閥A,Q6.5開閥B。當前狀態是閥A開、閥B關

在FC2中有SET M101.0,延時1分鐘后RESET M100.7

                    SET M100.7,延時1分鐘后RESET M101.0

在OB1中有CALL FC1

                    CALL FC2

本意想，條件滿足后SET M101.0 后延時1分鐘后RET M100.7即M101.0常開點閉合1分鐘后，M100.7常開點斷開。

但是執行時M101.0常開點一閉合，M100.7常開點就斷開了。而在FC2中計時器還在走，T40開點根本沒有閉合，

RESET M100.7沒有執行到。為什么在FC1中的M100.7常開點就斷開了


真的很亂哦

你說M100.7斷開，但是根據你的貼圖，M100.7并無斷開，而是M101.0斷開了。

因此請你最好整理一下你要問的問題～～

把程序上傳給你看看吧，另外控制要求也說清楚哦。

cvlsam 說問題沒有描述清楚，我又整理了一下，還有視頻錄像



在OB1中有CALL FC4

         CALL FC6

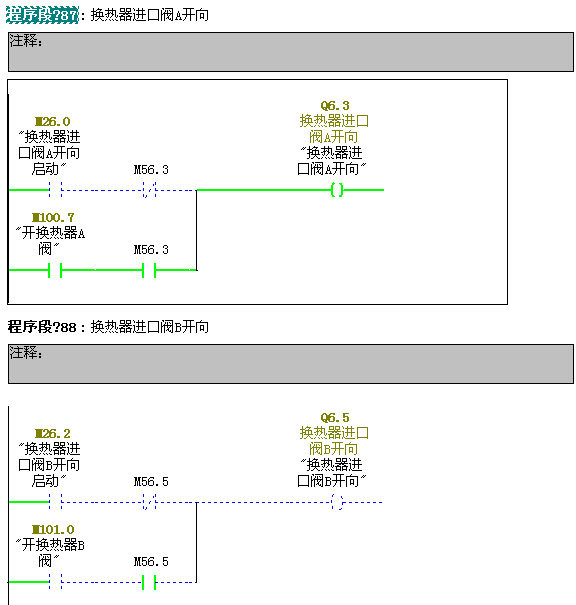

在FC4(輸出連接程序)  中有Q6.3開閥A,Q6.5開閥B。當前狀態是閥A開、閥B關

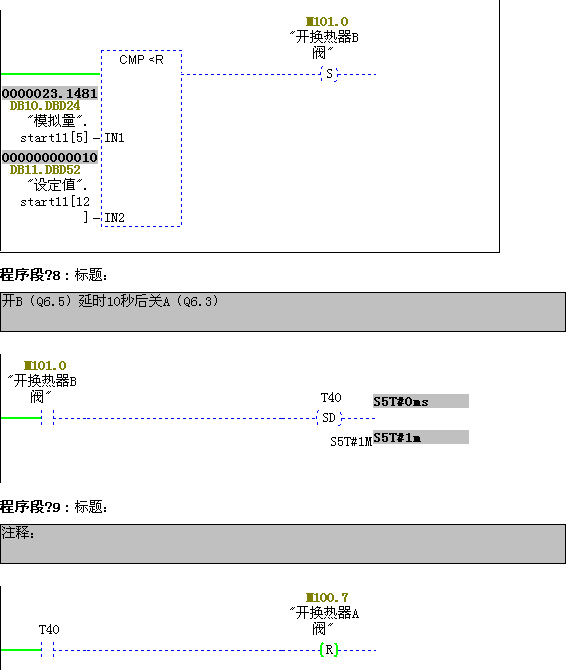

在FC6中(有閥門控制)  SET M101.0,延時1分鐘后RESET M100.7

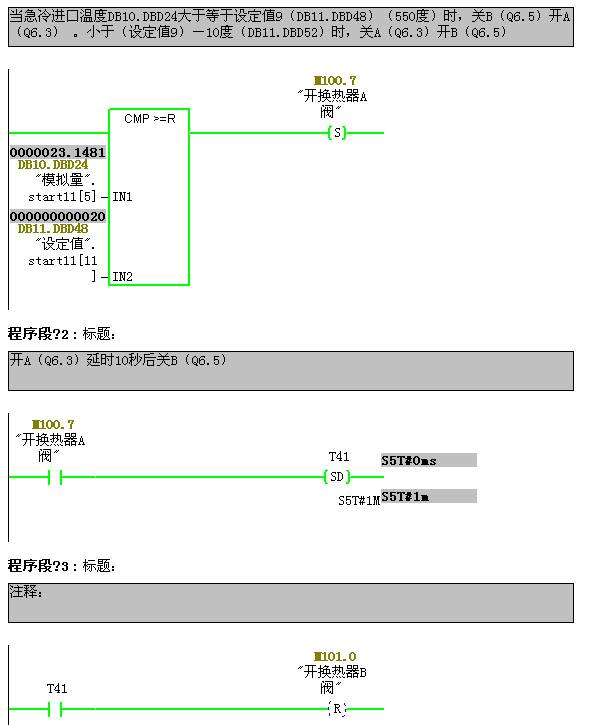

                     SET M100.7,延時1分鐘后RESET M101.0


貼圖中DB10.DBD24大于DB11.DBD48,SET M100.7 閥A開，所以 M100.7 沒有斷開。Q6.3有輸出，

Q6.5無輸出，貼圖中閥A開，閥B關�，F(xiàn)在要實現當條件滿足時閥B開，開后

延時1分鐘后，閥A才關。圖中DB10.DBD24小于DB11.DBD52就是滿足的條件，

（DB10.DBD24是現場熱電偶傳來的溫度，DB11.DBD48是組態界面中人工輸入的數值。)

DB11.DBD52＝DB11.DBD48－10

當DB10.DBD24小于DB11.DBD52，SET M101.0 Q6.5有輸出，閥B開，

SET M101.0 時計器T40計時1分鐘，1分鐘到后，T40接通，

RETSET M100.7 Q6.3 輸出停止，閥A才關，這是想當然的指令執行過程，實際上，當DB11.DBD52

是50的時候，SET M101.0 Q6.5有輸出，閥B是開了，可T40計時根本沒有到1分鐘，T40 沒有閉合，

RETSET M100.7還沒有執行到，程序段87中的M100.7就斷開了。Q6.3輸出停止，閥A關閉，沒有達

到，DB10.DBD24（23.148度）小于DB11.DBD52（50度）,時開閥B，延時1分鐘后再關閥A的工藝

要求請問這樣使用SET RESET SD計時器指令有什么問題？

不會吧？
這個程序應該可以滿足

引用

SET M101.0,延時1分鐘后RESET M100.7

，即M101.0和M100.7同時ON一分鐘，再到達M101.0為ON，M100.7為OFF的狀態；
但在

引用

   SET M100.7,延時1分鐘后RESET M101.0

時，是保持M101.0為ON的同時，M100.7為OFF，一分鐘之后兩狀態互換，變?yōu)镸100.7為ON，M101.0為OFF。

確實不滿足控制要求，有屏幕錄像可證

引用

引用第5樓foxplc于2008-11-16 09:35發表的  :
確實不滿足控制要求，有屏幕錄像可證

我是說可以滿足

引用

SET M101.0,延時1分鐘后RESET M100.7

的要求

而不能滿足后面那條的要求；

屏幕錄像沒有看清楚  有點亂~~

不用編的這么復雜，好好畫個邏輯關系圖
