最近工廠有臺設備要改造，原先的電路是繼電器邏輯線路，想改成PLC加人機界面控制，原先設備的一臺油泵，是一個啟動按鈕加一個停止按鈕控制的，這個功能想保留，另外想在觸摸屏中用一個按鈕來控制泵的啟動和停止。
請教各位，如何實現呢？
謝謝！

[fly]忽悠，接著忽悠……[/fly]

deanhao

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看deanhao的主題 / 回貼

1樓發表于: 2010-08-18 23:38

只看該作者 | 小中大

引用
引用樓主huyou于2010-08-18 21:40發表的這個電路怎么編程？ :
最近工廠有臺設備要改造，原先的電路是繼電器邏輯線路，想改成PLC加人機界面控制，原先設備的一臺油泵，是一個啟動按鈕加一個停止按鈕控制的，這個功能想保留，另外想在觸摸屏中用一個按鈕來控制泵的啟動和停止。
請教各位，如何實現呢？
謝謝！

找本書，自己研究一下，這個應該不難。

szzhang001

我愛工控！

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 299 個
工控威望: 742 點
下載積分: 1331 分
在線時間: 97(小時)
注冊時間: 2008-10-23
最后登錄: 2025-01-19
查看szzhang001的主題 / 回貼

2樓發表于: 2010-08-19 08:10

只看該作者 | 小中大

外部按鈕用PLC的輸入點控制，觸摸屏上按鈕用中間變量(如M）來與外部輸入點聯合組成控制油泵馬達PLC程序。

吾生有涯，而知無涯！三人行必有我師！
Email: [email protected]

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的主題 / 回貼

3樓發表于: 2010-08-19 08:15

只看該作者 | 小中大

ld  m0.0           //M0.0是觸摸屏啟動按鈕
set  q0.0          //Q0.0是輸出繼電器

ld  m0.1          //M0.1是觸摸屏的停止按鈕
o   i0.0             //電機保護輸入端
rst  q0.0          //
以上是用西門子編程的一種簡單方法。

huyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 152 個
工控威望: 322 點
下載積分: 946 分
在線時間: 162(小時)
注冊時間: 2009-08-04
最后登錄: 2025-01-14
查看huyou的主題 / 回貼

4樓發表于: 2010-08-19 11:29

只看該作者 | 小中大

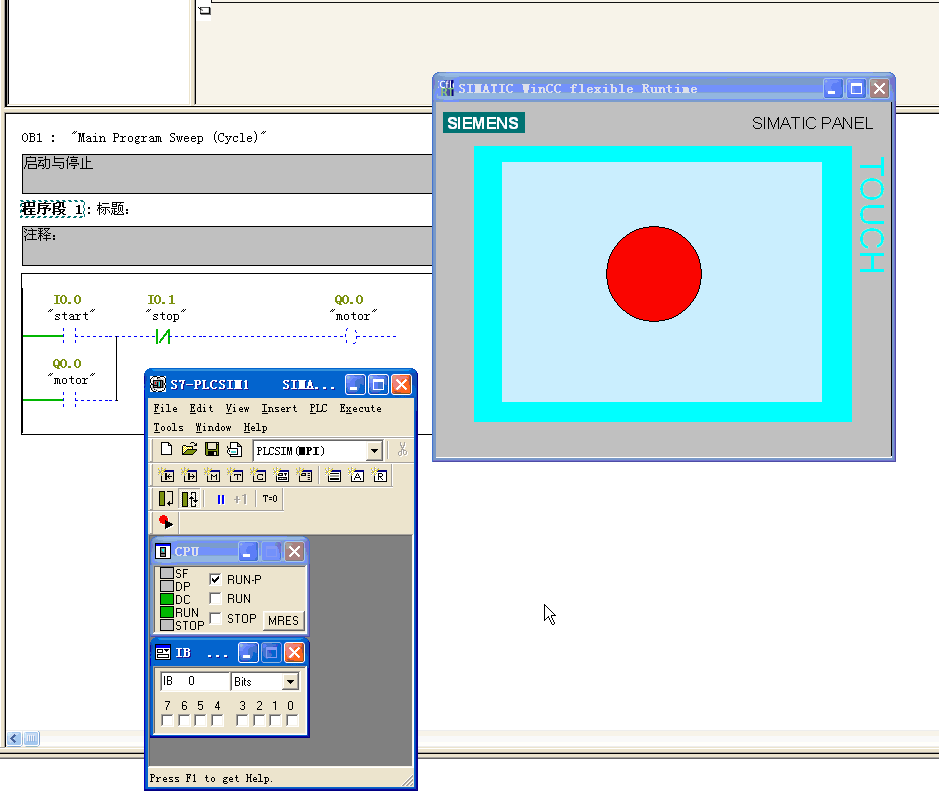

描述：效果
圖片：

單獨地對PLC或者觸摸屏進行編程，那確實只需要找本書，人人都會。
但是經驗和熟練的技巧并不是書本能教會你的，每個人的悟性不同，編出來的程序也五花八門，能做到“簡潔”，不簡單！
這個電路怎么編程才夠“簡潔”，你真的懂了嗎？

[fly]忽悠，接著忽悠……[/fly]

wlw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

5樓發表于: 2010-09-19 17:47

只看該作者 | 小中大

怎么畫了一個日本太陽旗，太高水平了
