一、背景
很多人問我，如何讓自己做的界面富有三維立體效果，或者能設備旋轉/運動，或者能讓管路介質流動起來？ 隨著科技的進步，大家越來越不滿足于現在的平面化的布局和設計，利用有限的圖形控件和線條和文字來，或者網上下載一個貼圖來實現了，而是向著更有科技感，更有立體感的效果迸發。 而要實現這些要求，也不難。
我是2015年有幸步入工控領域的，經過6年的摸索和學習，也稍微掌握了國內的一些工控軟件的動向。這里就根據國內的情況，解答一下這個問題。 我做過的一些案例，以前的帖子上發過，以前主要是跟大家分享案例效果。現在跟大家分享要實現這種效果的幾種可選方案。
二、歷史帖子
1.
分享入行一年的觸摸屏組態作品 2.
組態之創新--三維組態界面三、方案介紹
這里的方案介紹，僅僅做經驗溝通，不是在宣傳哪家的產品或者技術，我相信歐美的技術很牛，更相信國產的品牌可以替代這些進口的軟件。什么產品適合你，或者你能hold住什么產品，都要看個人能力。
1.方案1--永恒經典的組態王/力控/wincc/ifix等
組態王/力控/wincc/ifix這些是非常經典的軟件，他們的特點是網上教程多，用戶多。從本文標題的角度來出發分析，這些軟件都是一樣的，有區別的地方是有的支持png圖有的不支持png圖。 如果你在使用這類軟件，你想做出好看的3d效果畫面。步驟很簡單。
一個畫面分三塊東西。
1）背景框架

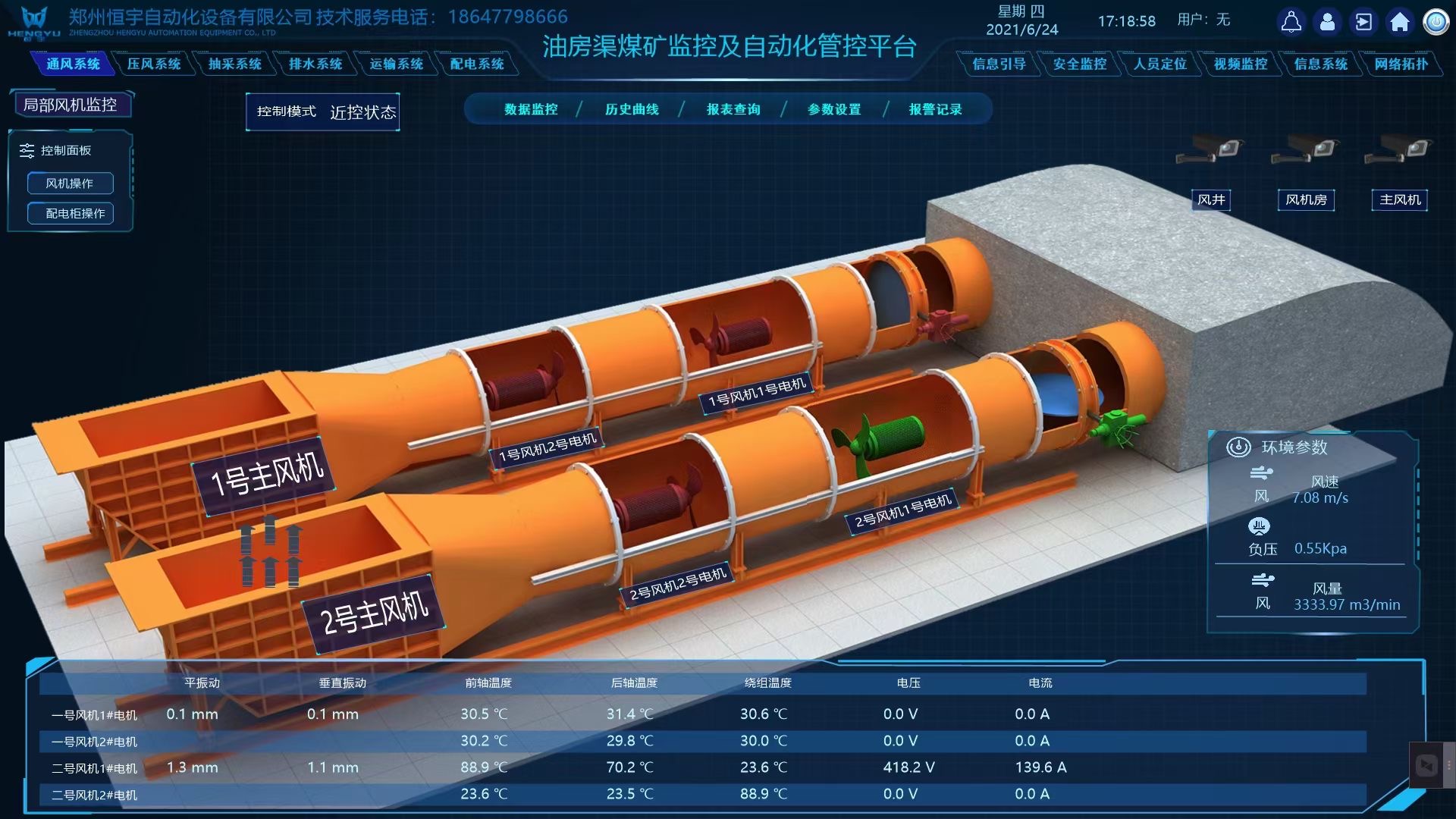

請看例圖，除去圖中大面積藍色模糊的內容，剩下的內容就是它的背景圖。這個背景底圖決定了這個界面的第一感覺，也決定了用戶是否會看第二眼。這塊工作，可以百度尋找合適的圖片也可以找專業的平設計美工來完成。
2） 圖案元素
比如按鈕圖片、數據底圖元素 這些圖案，最好是單個的圖片，而且png格式最好，因?yàn)橐獙?shí)現放入到任何一個場景中都能融入到里面。既然要能支持png圖，所以選好一個能支持png圖的組態軟件很重要。 導入這些圖案之后，你可以在圖片的上方放置文字和數據，只要你覺得好看，什么都可以。這種做法，能將畫面的所有數據進行劃分，哪些是A設備的，哪些是B設備的，一清二楚。
3）主產品效果圖

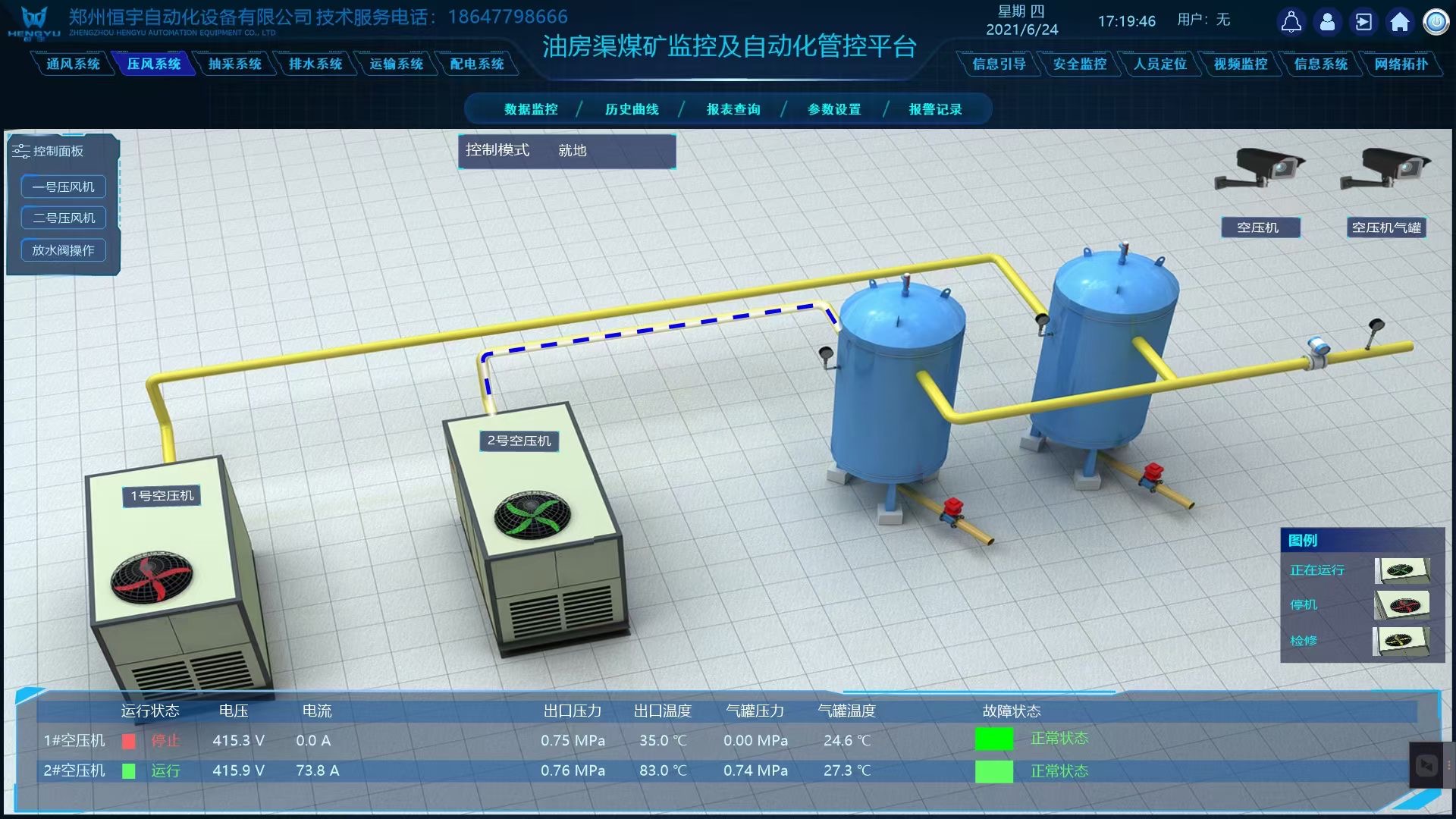

這是一個比較核心的內容，也就是界面中居中的這塊區域。既然底圖和圖案元素都上了檔次，中間這塊區域是主角，自然不能太差。如果是網上找?guī)讉�(gè)圖貼一下，用線條連一下，就有點不倫不類了。 以上圖為例，雖然只有2個空壓機和罐子，但將物體進行建模之后，就立馬有了立體感。這樣的圖片放在中間，才稱得上大氣、漂亮。 以上的方法均為使用經典的組態軟件，導入繪制好的圖片，即可實現3d立體效果。
使用經典的組態軟件，如何來設計好看的界面和漂亮的按鈕。我也做過這塊教程。有興趣請請看。
2.方案2--買不起的軟件-- iconics的genesis64
本來要貼個視頻上來，結果不支持來自B站和好看視頻的鏈接。訪問這個鏈接查看：
iconics江蘇新城區27萬噸/日污水廠3D漫游上位機 這個軟件，聽過它的人也不少，但是真正用過的估計不多。且看上面一個案例 。
iconics在國內的應用大部分都是向燃油、能源、礦山、海洋等行業，小眾的行業比如污水、自來水、自動化生產都比較少。加上這個軟件的費用不是普通百姓能承受的，所以普及率不高。
只要你喜歡，你愿意，你想要。用它，絕對能項目的報價翻一倍。哈哈哈哈。反正甲方乙方雙方受益，何樂不為。
說下這個軟件的特點：
1）不支持三維模型設計，但支持模型導入
2）支持二次開發，可代碼設計，模型需要貼圖
3）軟件安裝包很大，電腦沒有I7，別想裝了能跑得動，一般都是上服務器級別的電腦。如果你感興趣，想買電腦入手學習，把錢都花在CPU和內存上就可以，顯卡搞個五六百的就夠了。
3.方案3--受眾小但潛力大的北京易控
北京易控的產品INSPECT，我有幸在一個礦山的項目中了解到。這個軟件竟然支持三維模型導入。
分享一個礦山球磨機的案例。可以從附件中下載。
這個軟件和genesis64有些類似，相同點是不支持設計模型，但是可以導入模型。但相比于genesis64，功能是要遜色多了。操作方面，如果習慣了三維建模的軟件，使用這種軟件會很難適應。總之覺得他們的設計不能跟上主流，顯得很另類。
說了它的不好，也要說了這個軟件的優勢。它絕對是國內第一家能支持三維模型導入的工控組態軟件，這個評價絕對不過分。所以我相信它未來可以做到更好，甚至能超越老美的genesi64。
4.方案4--被迫成為合格碼農的廈門圖撲
我沒有用過圖撲，但是看過圖撲的案例。以前官網很多免費的案例可以看的。后來都不讓直接看了，需要登記信息，等他們的銷售員聯系你，將鏈接提供給你，才看得到。對于這點，我一直耿耿于懷，一個這么大的東西，就這點肚量？
圖撲是一個輕量化的web平臺，所以對你的電腦要求不高，他的項目需要部署在服務器上，然后你用網頁的方式去訪問，實現設計和查閱。他本身不支持與PLC等硬件的通訊，是需要直接和數據庫進行交互數據的。他本身也不支持設計模型，需要導入模型使用。而且他的功能都是要靠代碼完成的。因此需要對系統的學習他們的平臺，才能勝任開發工作。
圖撲的鏈接就不貼了，感興趣可百度搜尋。
5.方案5--榨干自己的 unity3d/ThingJS開發
這個方案就絕對是牛逼了，在它面前上面的方案都是小朋友過家家。你可以稱他為屠龍寶刀，但你不一定是張三豐。你需要組建一個軟件研發團隊，而且你還需要有一筆雄厚的資金。這塊方案我很早以前見過有公司開發過，但圖片已經找不到了。在這個領域駐扎的人都很少，所以不常見。如果你遇上了一個有錢的甲爸爸，是可以試試。
希望了解更多的，可以百度找找。四、總結
如果你沒錢，又想做好看的畫面，就用方案1，經典永流傳。
如果你有錢任性，就上方案2，研發難度也不算很大。
如果你超超超級有錢又有大把的時間，就用方案5。
最后，以上均為本人使用kingview3D的經驗所談，如果能幫助到你選型或者設計出豐富絢麗的人機界面，將是我莫大的榮幸。
