樓主發表于: 2008-10-21 14:28

只看樓主 | 小中大

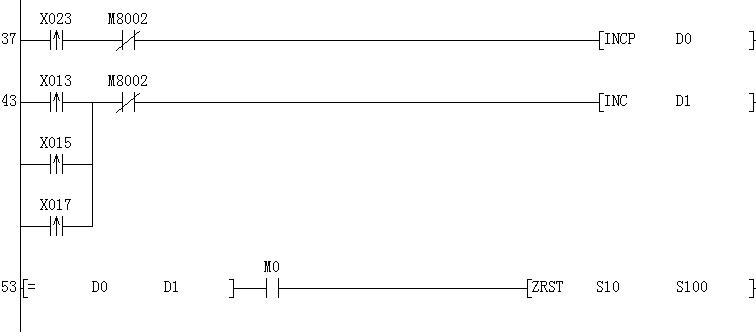

圖片：

說明下指令執行過程，我是菜鳥,這東西沒見過

jingk1

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jingk1的主題 / 回貼

1樓發表于: 2008-10-21 14:39

只看該作者 | 小中大

先說下我自己的看法,前面是兩個加1指令,第一個脈沖觸發,第二是連續觸發,最后一段開始是觸點比較指令,比較D0 D1中數據是否相等,相等則進行批量清零,其他的搞不清楚了

jingk1

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jingk1的主題 / 回貼

2樓發表于: 2008-10-21 15:13

只看該作者 | 小中大

失望,這么半天沒人來,我再不來這破論壇了

jdq65981

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jdq65981的主題 / 回貼

3樓發表于: 2008-10-26 08:33

只看該作者 | 小中大

我來解釋一下吧，首先第一行指令是：當X23閉合且M8002為0是D0加1 （只執行一次）
第二行是：當X13或X15 或X17為1時且M8002為0時D1加1 （程序執行1次就+1沒次加1）
第三行是：當D0=D1時切M0也為1時S10到S100全部復位

本帖最近評分記錄：

下載積分:+1(zjs0524) 鼓勵一下!

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5168 個
工控威望: 7529 點
下載積分: 162343 分
在線時間: 3248(小時)
注冊時間: 2007-11-21
最后登錄: 2025-10-04
查看sjm213的主題 / 回貼

4樓發表于: 2008-10-26 08:43

只看該作者 | 小中大

引用
引用第3樓jdq65981于2008-10-26 08:33發表的  :
我來解釋一下吧，首先第一行指令是：當X23閉合且M8002為0是D0加1 （只執行一次）
              第二行是：當X13或X15 或X17為1時且M8002為0時D1加1 （程序執行1次就+1沒次加1）
             第三行是：當D0=D1時切M0也為1時S10到S100全部復位

第二行，X13或X15 或X17是上升沿脈沖型的。這個On的條件也只是保持一個掃描周期。

jantang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jantang的主題 / 回貼

5樓發表于: 2008-10-27 17:06

只看該作者 | 小中大

在這里支持一下....頂..................

kkk1234567

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kkk1234567的主題 / 回貼

6樓發表于: 2008-10-27 19:53

只看該作者 | 小中大

學習了，感謝樓主和三樓高手~

duquanplc

DDD

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 404 點
下載積分: 703 分
在線時間: 221(小時)
注冊時間: 2008-08-25
最后登錄: 2025-09-30
查看duquanplc的主題 / 回貼

7樓發表于: 2008-10-27 20:00

只看該作者 | 小中大

這段程序很簡單

crazyhuan

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 21 個
工控威望: 177 點
下載積分: 602 分
在線時間: 5(小時)
注冊時間: 2008-09-23
最后登錄: 2014-03-09
查看crazyhuan的主題 / 回貼

8樓發表于: 2008-10-27 20:06

只看該作者 | 小中大

...初學者沒能看懂`

方茂興

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 169 個
工控威望: 288 點
下載積分: 694 分
在線時間: 82(小時)
注冊時間: 2008-08-17
最后登錄: 2013-08-25
查看方茂興的主題 / 回貼

9樓發表于: 2008-10-27 20:59

只看該作者 | 小中大

PLC上電時不執行加一，按下按鈕X023 D0加1，按下按鈕X013 X017 X015 D1每個掃;描周期加1
當D1和D0相等時復位S10至S100。I不知道理解的對不對請指教。

方茂興

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 169 個
工控威望: 288 點
下載積分: 694 分
在線時間: 82(小時)
注冊時間: 2008-08-17
最后登錄: 2013-08-25
查看方茂興的主題 / 回貼

10樓發表于: 2008-10-27 21:01

只看該作者 | 小中大

PLC上電時不執行加一，按下按鈕X023 D0加1，按下按鈕X013 X017 X015 D1每個掃;描周期加1
當D1和D0相等時且M0為1時復位S10至S100。I不知道理解的對不對請指教。

飛天飛天

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 209 點
下載積分: 498 分
在線時間: 20(小時)
注冊時間: 2008-10-04
最后登錄: 2025-06-22
查看飛天飛天的主題 / 回貼

11樓發表于: 2008-10-27 21:57

只看該作者 | 小中大

看看！！！！！
