各位大佬好~

有個問題請教一下，有不正確的地方希望指出。

FX3U-485ADP-MB我這么接應該是CH2對吧，FX3U外接了一個FX3U-422-BD板和FX3U-485ADP-MB。

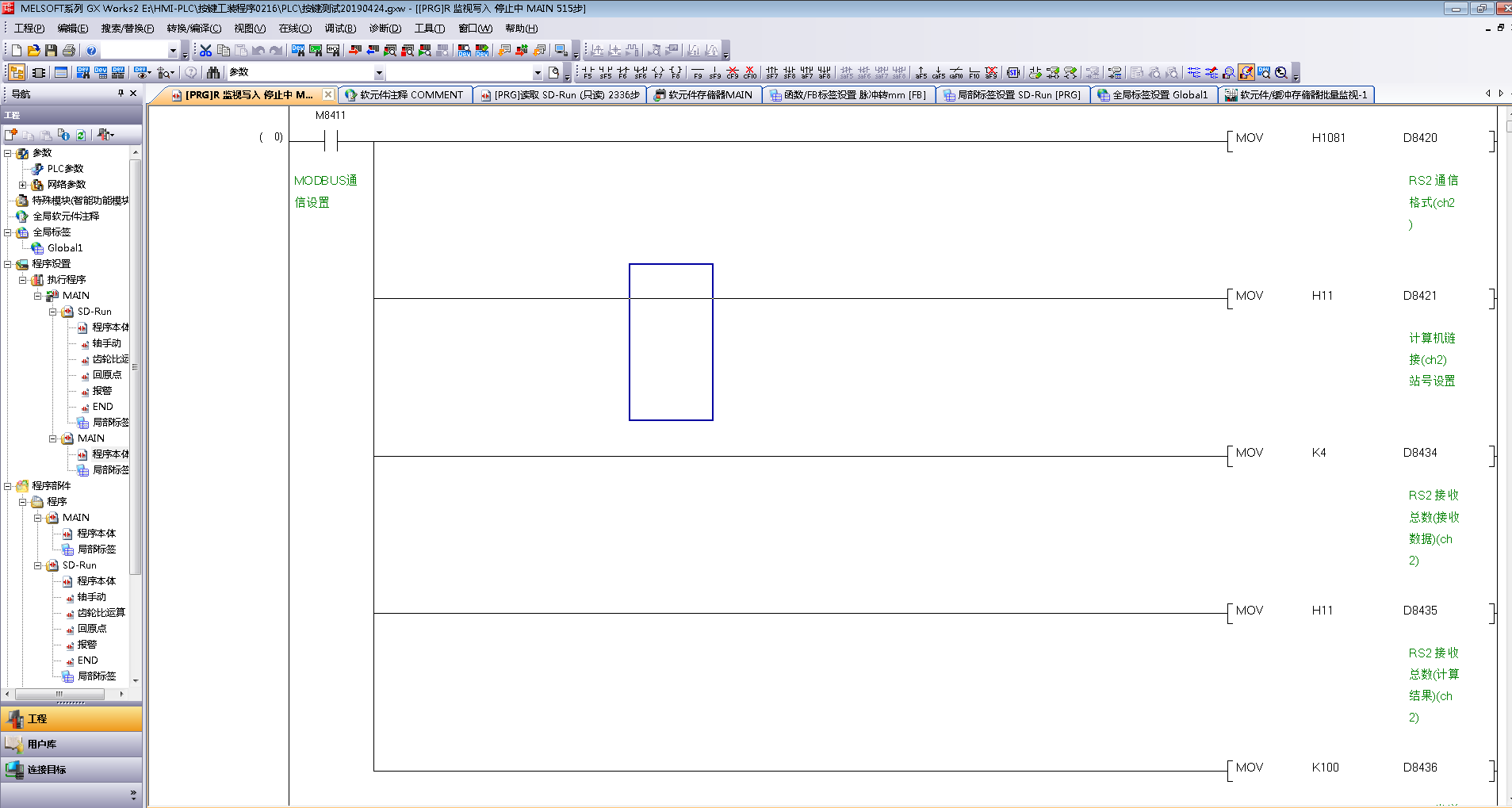

現在的接法是通過一個232轉485轉接器接到電腦上，RDA短接接SDA接轉接器的485+，RDB短接SDB接轉接器的485-，然后在PLC的Main程序里加了這段，把PLC作為從站。



但是呢，這樣子，串口調試工具，波特率19200，數據位8，無校驗，停止位1，連接串口沒反應。
[upload=2]

我自己分析，有幾個可能的原因。
（1）附加到PLC的程序錯誤，我按說明書從站的例程寫的，把寄存器從CH1的改為CH2的，應該沒啥問題吧？
（2）接線問題，看到有大佬接線的時候，把SG接到232轉485的地上，我們這邊也很多232和485設備，不接地不好，但一般也能用吧。
（3）串口調試參數有問題，或者發的指令有問題。

因為自己是剛入門，也是看著資料一步步過來，整個上位機，其他感覺也不難，但現在就卡在串口通訊這一塊了，好久了~

希望大佬們指點一下~

另外，我現在用FX3U-422-BD板通訊已經正常了，但因為不支持modbus，只支持無協議通訊。
當時是不知道真實地址是怎么樣的，也不太熟悉無協議通訊，現在這個FX3U-485ADP-MB模塊也沒搞明白。
找了論壇有個老哥，無協議通訊的地址轉換關系好像是這樣的。
1、對于D區：
ADDR0小于8000：ADDR=1000H+ADDR0×2（ADDR0為實際地址值）
ADDR0大于8000：ADDR=0E00H+（ADDR0-8000）×2
2、對于C區：
字與雙字：
ADDR0小于200：ADDR=0A00H+ADDR0×2
ADDR0大于等于200為雙字逆計數器，則：
ADDR=0C00H+（ADDR0-200）×4
3、對于T區：
字：ADDR=0800H+ADDR0×2
位：ADDR=00C0H+ADDR0×2
4、對于M區：
ADDR0<8000：ADDR=0100H+ADDR0/8
ADDR0>=8000：ADDR=01E0H+（ADDR0-8000）/8
5、對于Y區
ADDR=00A0H+ADDR0/8
6、對于X區
ADDR=0080H+ADDR0/8
7、對于S區
ADDR=ADDR0/8

比如我D200，是一個16-bit Signed    的數據，他的真實地址就是1000H+200*2=1400H嗎？

那段PLC從站程序我加到Main里面，好像我自己的程序就失效了，emmm~

做著，都不太想做這個上位機了，都是坑啊~
沒有解除過工控上位機，唉，要是我當時沒讓供應商選三菱的PLC，選個國產的海為，西門子都好呀·
三菱的太麻煩了

emmm，有償援助可以不~

弄個FX3U-232ADP-MB會不會簡單些?不用轉來轉去

引用

引用第5樓twingo49于2019-04-23 20:30發表的  :
弄個FX3U-232ADP-MB會不會簡單些?不用轉來轉去

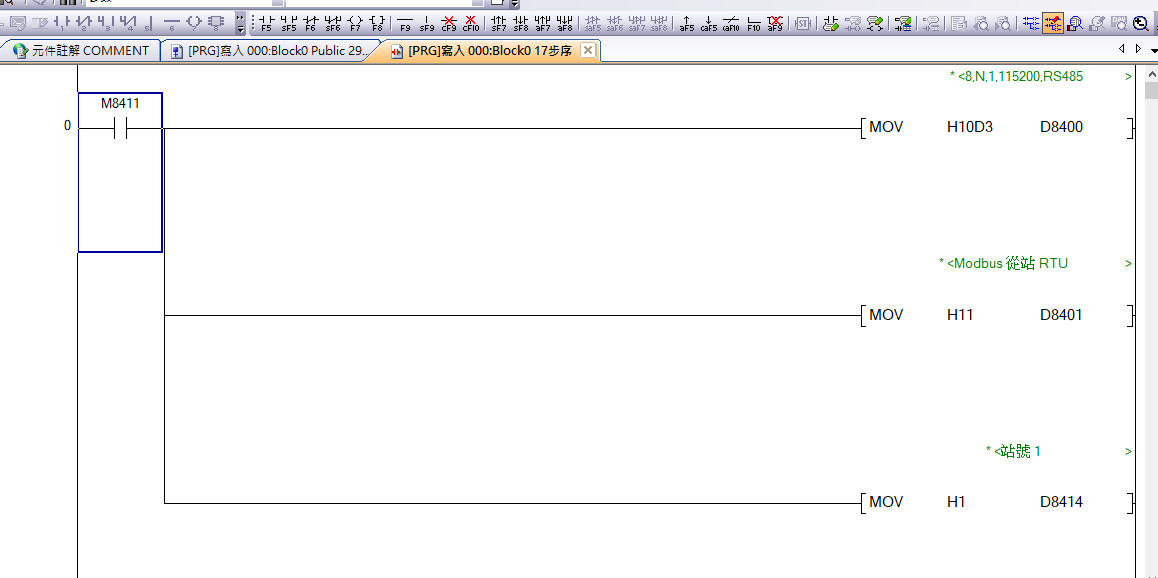

看看我的從站設定，剛剛試過沒問題，PLC為FX3G-24MR+FX3G-CNV-ADP+FX3U-485ADP-MB，以永宏FBs-24MA為主站。

M8411是通訊參數設置特殊繼電器，需要放到你程序的開頭才會有效吧，記得好像是這樣的，你試一下吧

引用

引用第7樓六六的風于2019-04-24 11:50發表的  :
M8411是通訊參數設置特殊繼電器，需要放到你程序的開頭才會有效吧，記得好像是這樣的，你試一下吧

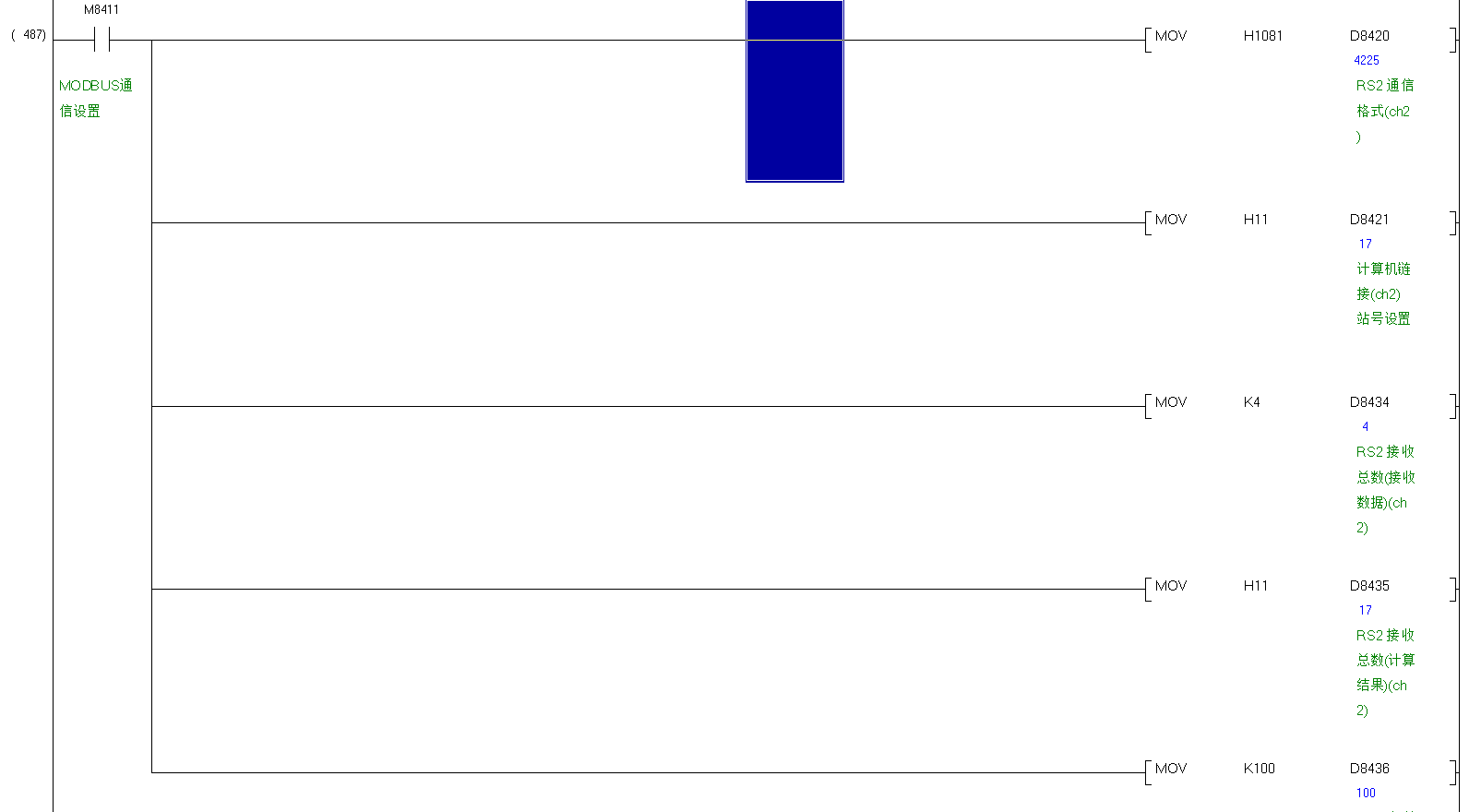

您好，我現在把程序寫在Main的開頭，監控查看D8420的數值為4225，轉為二進制1000010000001000，對應的應該是8位，無校驗，停止位1，波特率19200，RS-485c。

這樣子應該是成功的吧，但是串口調試工具好像還是沒反應，我的CH1是422-BD板，應該也支持擴展485ADP-MB的吧~

4225 轉二進制應該是 0001 0000 1000 0001所以你的波特率應該是9600，還有你的設定是從站，站號為4。

非常感謝各位的幫助，后來經過測試，存在兩個問題。
（1）少寫了一行寫入MOV K10 D8431，并且D8420寄存器，應該是MOV H1081 D8420，
（2）另外因為這個程序順序執行是是從SD-RUN開始，程序沒有在開頭。

總之調試成功很開心，非常感謝壇友的幫助，后續有進展再回來回復。

樓主可以把程序上傳一下嗎。。。
