樓主發表于: 2019-06-18 11:09

只看樓主 | 小中大

各位大神老師能舉例說明一下嘛

昆山博元電氣

自動化控制柜、非標設備自動化設計。。。

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 58 個
工控威望: 116 點
下載積分: 2601 分
在線時間: 15(小時)
注冊時間: 2019-06-18
最后登錄: 2020-03-27
查看昆山博元電氣的主題 / 回貼

1樓發表于: 2019-06-18 17:52

只看該作者 | 小中大

一個站不管用到幾個點，都占用32個位（輸入輸出都是32個）和4個字
三菱CCLINK有好幾年沒用過了，應該沒記錯，有錯誤歡迎指正

江浙滬非標設備自動化設計制作、自動化控制柜制作及銷售、程序設計...18550928952微信同號
淘寶店鋪 w2wz.com/grmj

henrywang10

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 249 個
工控威望: 306 點
下載積分: 742 分
在線時間: 165(小時)
注冊時間: 2015-10-06
最后登錄: 2025-01-20
查看henrywang10的主題 / 回貼

2樓發表于: 2019-06-23 13:19

只看該作者 | 小中大

主站是16點，從站32點吧
FX-2N-16CCL
FX-2N-32CCL

西風2016

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 113 點
下載積分: 514 分
在線時間: 37(小時)
注冊時間: 2016-08-05
最后登錄: 2024-12-11
查看西風2016的主題 / 回貼

3樓發表于: 2019-06-23 14:10

只看該作者 | 小中大

手冊中性能指標可以看到的

西風2016

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 113 點
下載積分: 514 分
在線時間: 37(小時)
注冊時間: 2016-08-05
最后登錄: 2024-12-11
查看西風2016的主題 / 回貼

4樓發表于: 2019-06-23 14:22

只看該作者 | 小中大

以FX3U-80MT/ES +FX3U-16CCL-M為例
查看手冊性能指標得知，F(xiàn)X3U系統最大IO點數為384點
這當中的包含本地和遠程IO，擴展模塊一般占用8點
那么FX3U-80MT/ES +FX3U-16CCL-M（遠程IO模塊最大8個站，每站32點）
FX3U-80MT/ES=80點
FX3U-16CCL-M=8點
8x32=256點
80+8+256=344點
本地還可以擴展40點
重點：不能超出系統總點數

tathui

機械工

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1433 個
工控威望: 11729 點
下載積分: 6193 分
在線時間: 650(小時)
注冊時間: 2016-04-28
最后登錄: 2025-02-08
查看tathui的主題 / 回貼

5樓發表于: 2019-06-25 09:41

只看該作者 | 小中大

學習的路過

隔行如隔山

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8213 分
在線時間: 508(小時)
注冊時間: 2008-10-17
最后登錄: 2025-02-07
查看小侯的主題 / 回貼

6樓發表于: 2019-06-26 13:20

只看該作者 | 小中大

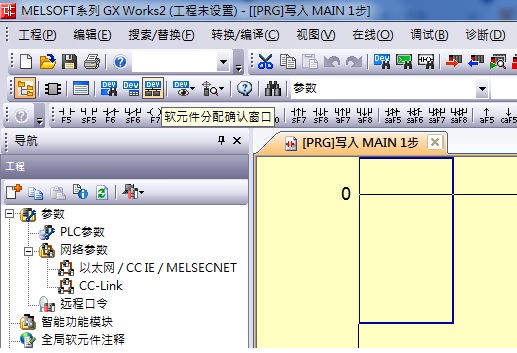

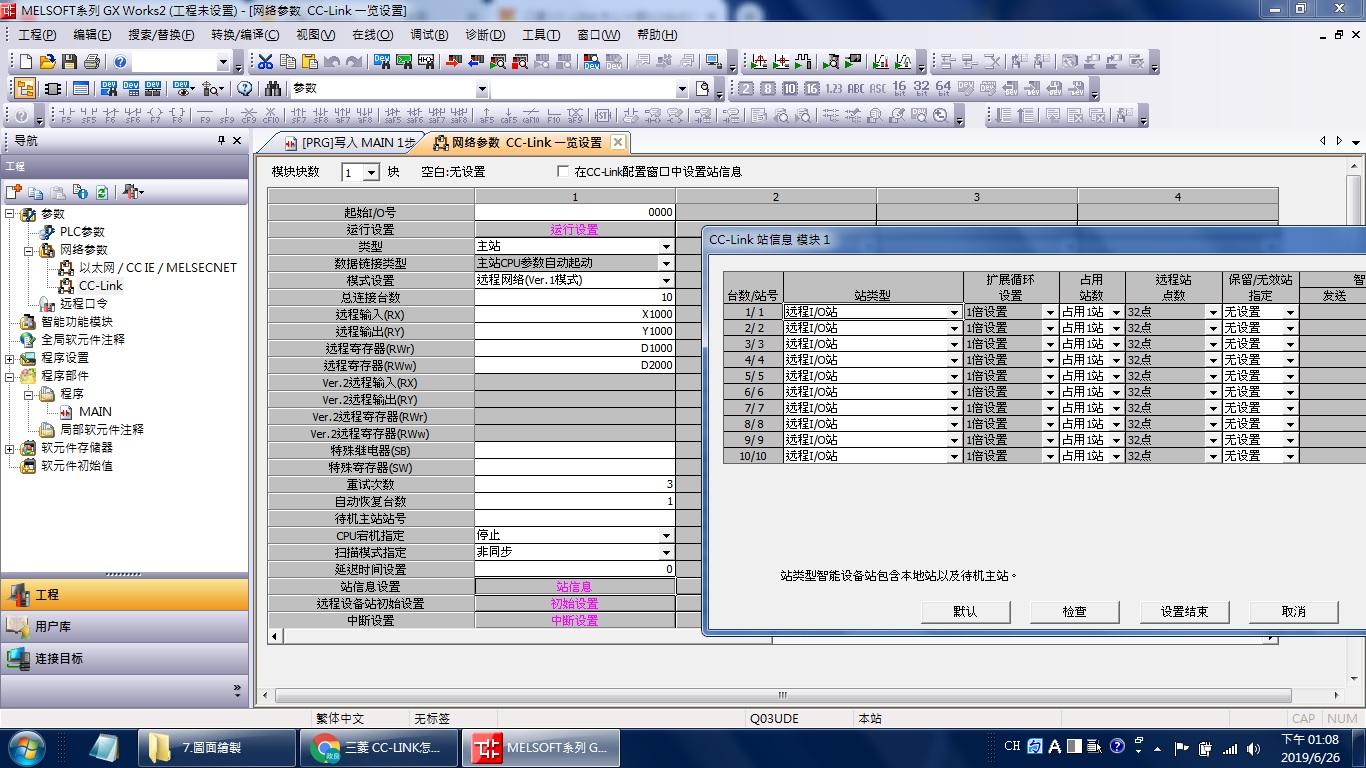

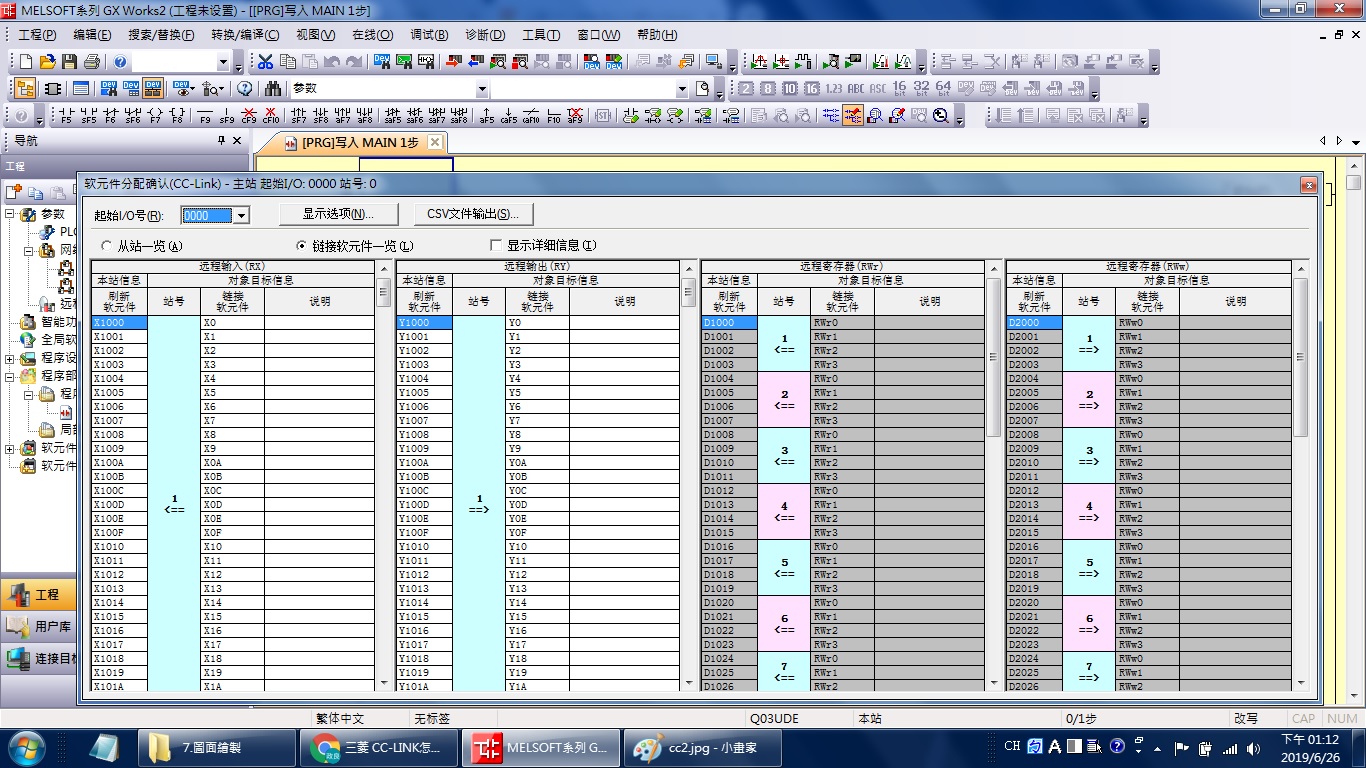

利用GX-WORK2的軟元件分配確認
可以查表

taozhou85

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 144 點
下載積分: 427 分
在線時間: 33(小時)
注冊時間: 2010-11-01
最后登錄: 2022-11-01
查看taozhou85的主題 / 回貼

7樓發表于: 2019-06-26 14:00

只看該作者 | 小中大

感覺cclink太難了

昆山博元電氣

自動化控制柜、非標設備自動化設計。。。

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 58 個
工控威望: 116 點
下載積分: 2601 分
在線時間: 15(小時)
注冊時間: 2019-06-18
最后登錄: 2020-03-27
查看昆山博元電氣的主題 / 回貼

8樓發表于: 2019-06-26 15:40

只看該作者 | 小中大

樓主都說了計算IO站點數了，還主站、從站

江浙滬非標設備自動化設計制作、自動化控制柜制作及銷售、程序設計...18550928952微信同號
淘寶店鋪 w2wz.com/grmj

a239440265

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 275 點
下載積分: 751 分
在線時間: 111(小時)
注冊時間: 2016-01-22
最后登錄: 2023-08-01
查看a239440265的主題 / 回貼

9樓發表于: 2019-07-05 09:45

只看該作者 | 小中大

圖片：

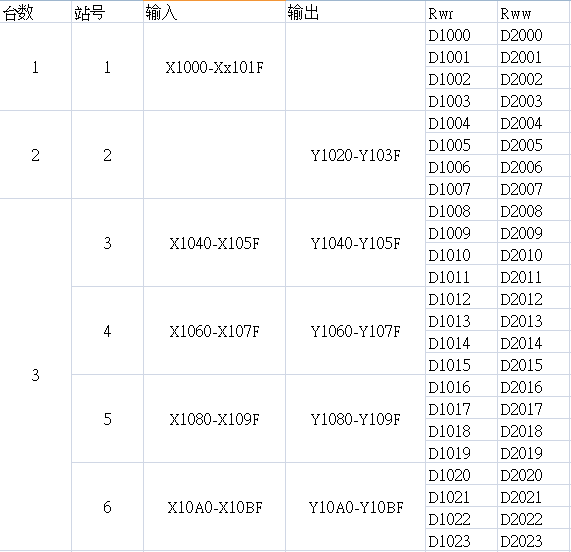

一站占用32個點位，4個D值，比如現在有一個輸入IO站（占用1站），一個輸出IO站（占用1站），一個智能站（占用4站），首字是X1000 ,Y1000 ，RWrD1000，RWwD2000(借用6樓的圖)那么這三個站地址分別為：X1000-X101F(32個)，[Y1020-Y103F(32個)，X1040-X10BF(128點)和Y1040-Y10BF(128點)],IO模塊沒有寄存器D，智能模塊有，一個站站4個D，4個站占16個D，所以智能模塊Rwr占用D1008-D1023,Rww占D2008-D2023，如下圖所示

文沙東

小菜鳥一枚

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 157 點
下載積分: 727 分
在線時間: 56(小時)
注冊時間: 2016-08-09
最后登錄: 2022-11-22
查看文沙東的主題 / 回貼

10樓發表于: 2019-07-08 08:58

只看該作者 | 小中大

引用
引用第7樓taozhou85于2019-06-26 14:00發表的 :
感覺cclink太難了
