樓主發表于: 2020-04-11 07:51

只看樓主 | 小中大

為什么X0啟動以后，C0只計數一次，是兩個上升延太接近了嗎

富陽工控

燈泡電工

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 336 個
工控威望: 536 點
下載積分: 23633 分
在線時間: 157(小時)
注冊時間: 2012-07-06
最后登錄: 2025-10-01
查看富陽工控的主題 / 回貼

1樓發表于: 2020-04-11 07:53

只看該作者 | 小中大

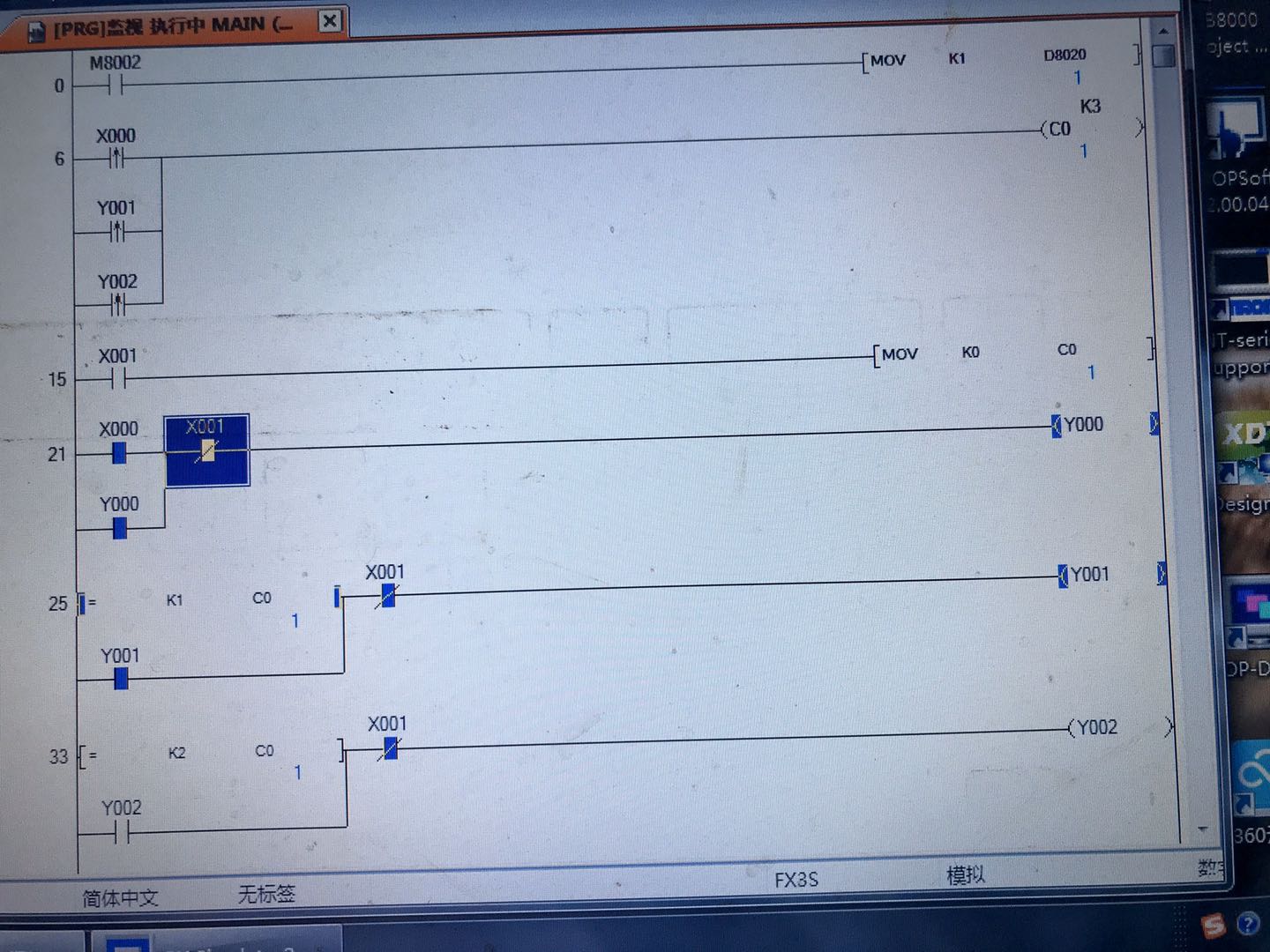

圖片：

補上梯形圖。

[ 此帖被富陽工控在2020-04-11 09:23重新編輯 ]

seafar

目前C#

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 627 個
工控威望: 767 點
下載積分: 1916 分
在線時間: 595(小時)
注冊時間: 2018-03-23
最后登錄: 2025-06-10
查看seafar的主題 / 回貼

2樓發表于: 2020-04-11 08:05

只看該作者 | 小中大

富春江木有圖

枕星河之倒影兮與星光同流，望群星之包覆兮隨繁星同輝。
B站資源分享鏈接https://space.bilibili.com/39855180

13771165220

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 324 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-09-28
查看13771165220的主題 / 回貼

3樓發表于: 2020-04-11 09:12

只看該作者 | 小中大

據詞義應該是兩個上升沿在同一個掃描周期內檢測到了。同步驅動了C0,所以只檢測到一次。你可以挨個斷開模擬一下。
最好上圖。

富陽工控

燈泡電工

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 336 個
工控威望: 536 點
下載積分: 23633 分
在線時間: 157(小時)
注冊時間: 2012-07-06
最后登錄: 2025-10-01
查看富陽工控的主題 / 回貼

4樓發表于: 2020-04-11 09:27

只看該作者 | 小中大

早上用手機上不了圖

stackdog

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 450 個
工控威望: 8656 點
下載積分: 9031 分
在線時間: 461(小時)
注冊時間: 2015-10-01
最后登錄: 2025-10-03
查看stackdog的主題 / 回貼

5樓發表于: 2020-04-11 09:59

只看該作者 | 小中大

按你的想法，是不是認為Y2會通？

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1020(小時)
注冊時間: 2013-08-08
最后登錄: 2025-09-05
查看twingo49的主題 / 回貼

6樓發表于: 2020-04-11 10:45

只看該作者 | 小中大

樓主應該是希望按下X0後C0數到3，Y0~Y2按順序ON

laser010

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 572 點
下載積分: 2106 分
在線時間: 121(小時)
注冊時間: 2018-01-19
最后登錄: 2025-08-04
查看laser010的主題 / 回貼

7樓發表于: 2020-04-11 11:26

只看該作者 | 小中大

X0和Y1在同一個循環周期內觸發脈沖了

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1005 個
工控威望: 8896 點
下載積分: 19045 分
在線時間: 951(小時)
注冊時間: 2014-05-23
最后登錄: 2025-10-04
查看anlyl2014的主題 / 回貼

8樓發表于: 2020-04-11 11:33

只看該作者 | 小中大

C的觸發時間要大于PLC掃描時間才可以正常工作，以FX3U為例，掃描時間在200MS內，所以，你的程序Y1/Y2后分別加個T1 K2，T2 K2；才觸發C0就可以了。

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

謙虛是對的

謙虛一些總不會錯

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 168 點
下載積分: 4724 分
在線時間: 70(小時)
注冊時間: 2020-04-01
最后登錄: 2025-09-03
查看謙虛是對的的主題 / 回貼

9樓發表于: 2020-04-11 16:21

只看該作者 | 小中大

引用
引用第7樓laser010于2020-04-11 11:26發表的 :
X0和Y1在同一個循環周期內觸發脈沖了

個人理解是7樓的說法

13771165220

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 324 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-09-28
查看13771165220的主題 / 回貼

10樓發表于: 2020-04-11 16:58

只看該作者 | 小中大

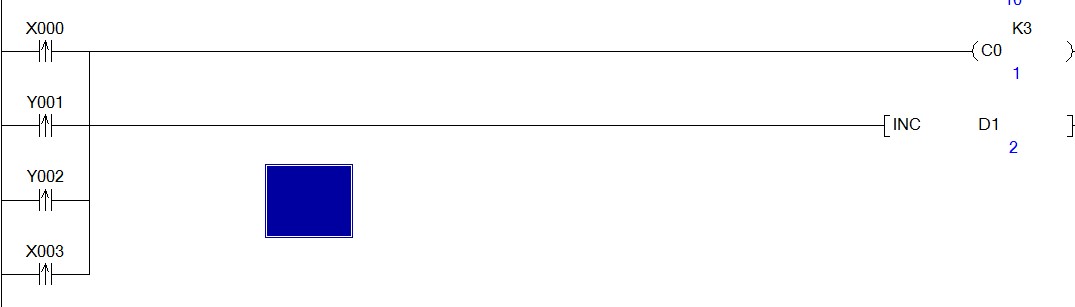

圖片：

有了圖終于看到了，8樓說的是對的，雖然在同一周期X0,Y1都出上升沿，但是計算程序再中間，經歷的是兩個掃描周期，加入一小步就看出來了。

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 607 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1532(小時)
注冊時間: 2008-07-03
最后登錄: 2025-10-04
查看hefq的主題 / 回貼

11樓發表于: 2020-04-11 22:29

只看該作者 | 小中大

引用
引用第10樓13771165220于2020-04-11 16:58發表的 :
有了圖終于看到了，8樓說的是對的，雖然在同一周期X0,Y1都出上升沿，但是計算程序再中間，經歷的是兩個掃描周期，加入一小步就看出來了。

你是對的，X0按下后
第一個周期  andp X0 =ON    andp Y0 =OFF    C0前的結點是ON
第二個周期  andp X0 =OFF    andp Y0 =ON    C0前的結點是ON
第三個周期  andp X0 =OFF    andp Y0 =OFF    C0前的結點是OFF
雖然在連續的兩個周期內出現了兩個上升沿，但C0前的結點只能檢測到1個上升沿
