工控人家園 三菱工控論壇 如何定義一個st Fun函數實現結構體不同實參的Word值邏輯處理，請教資深老鳥

ayusecret

級別: 略有小成

精華主題: 0
發帖數量: 230 個
工控威望: 309 點
下載積分: 927 分
在線時間: 93(小時)
注冊時間: 2021-10-31
最后登錄: 2025-10-05
查看ayusecret的主題 / 回貼

樓主發表于: 2022-05-09 13:34

只看樓主 | 小中大

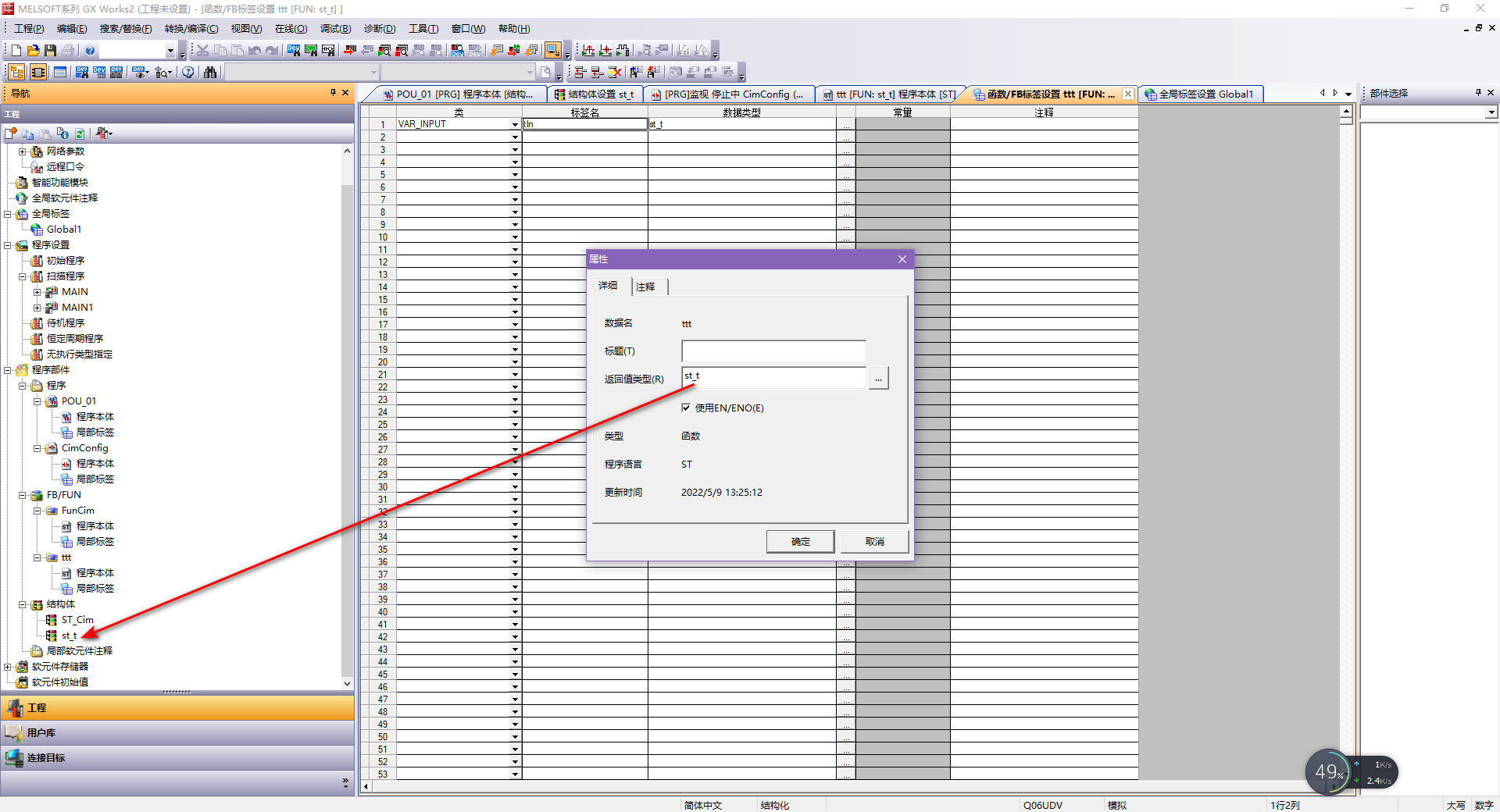

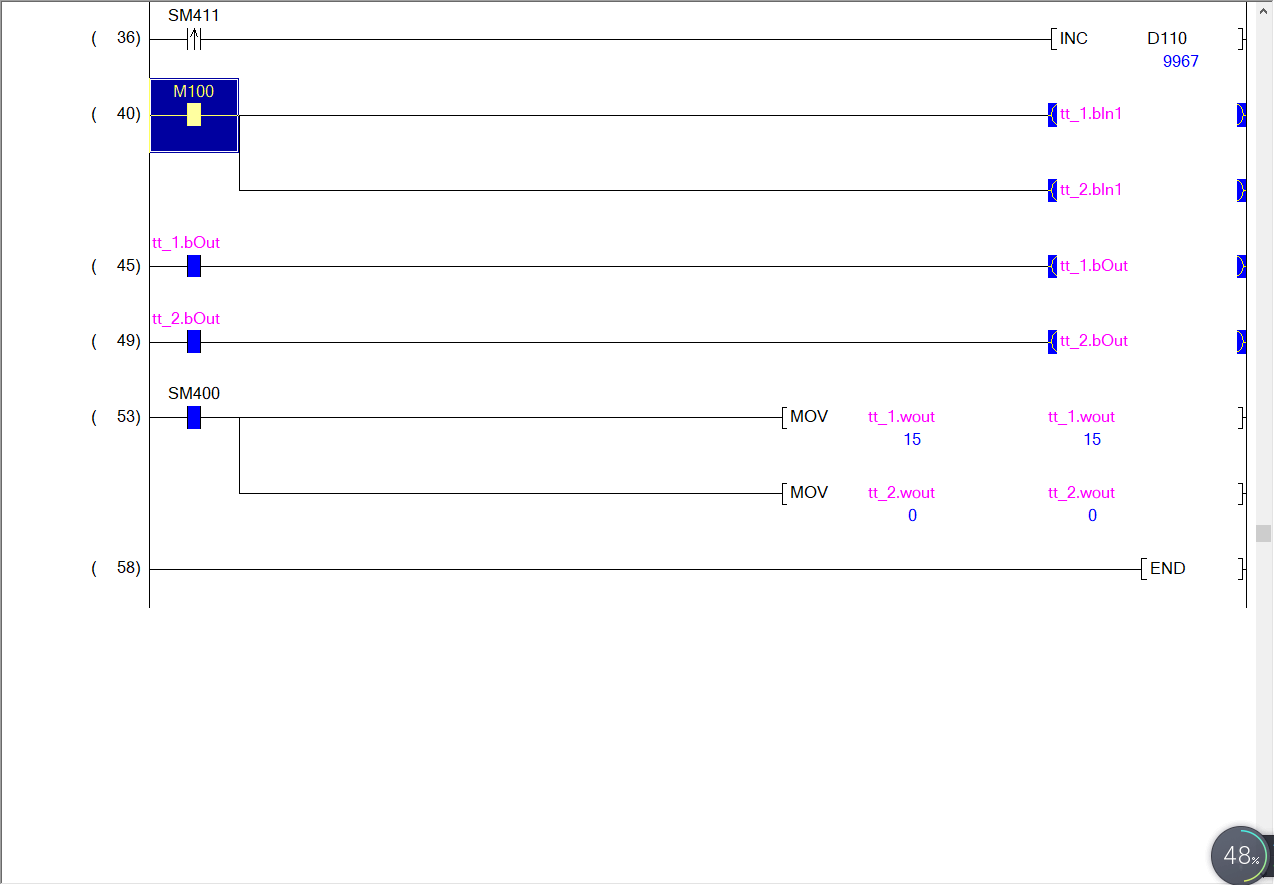

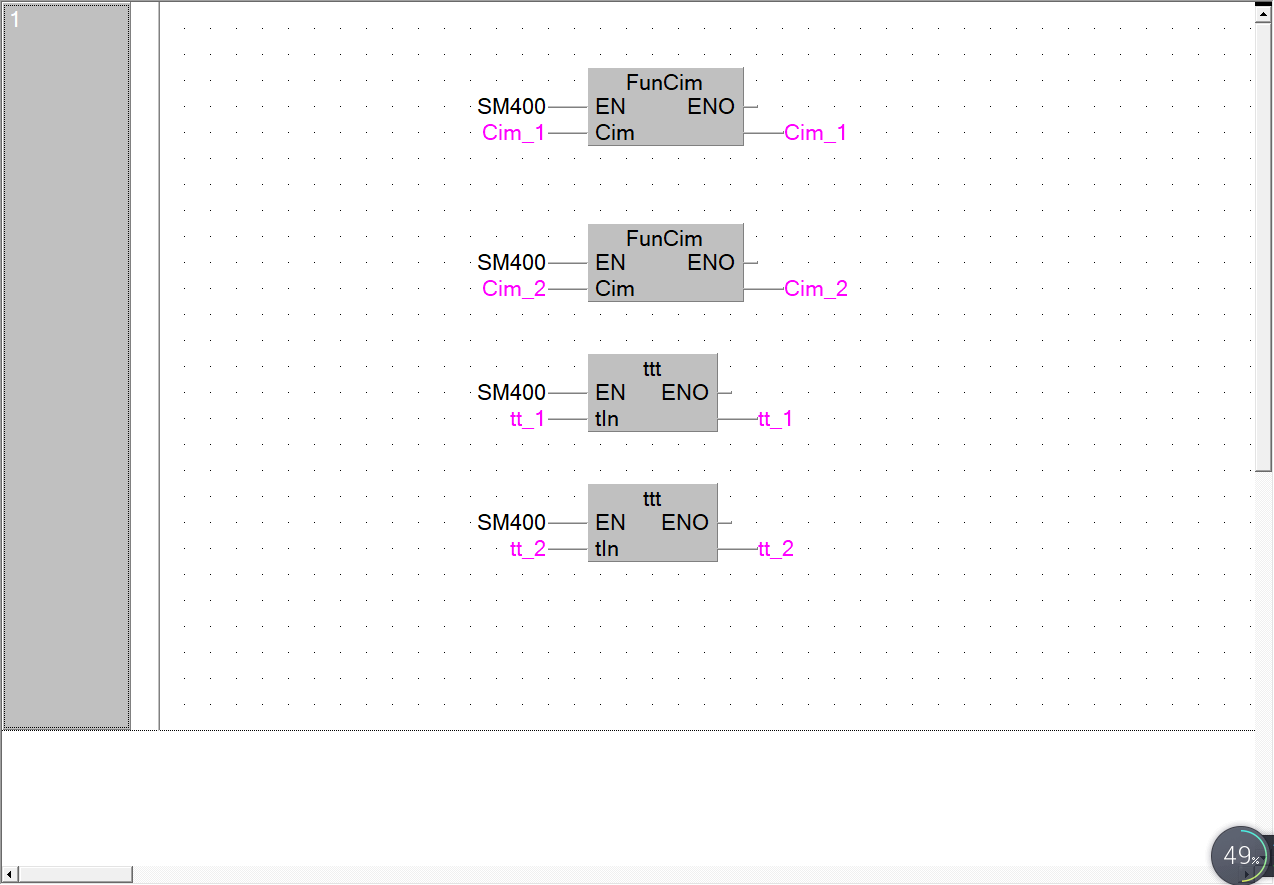

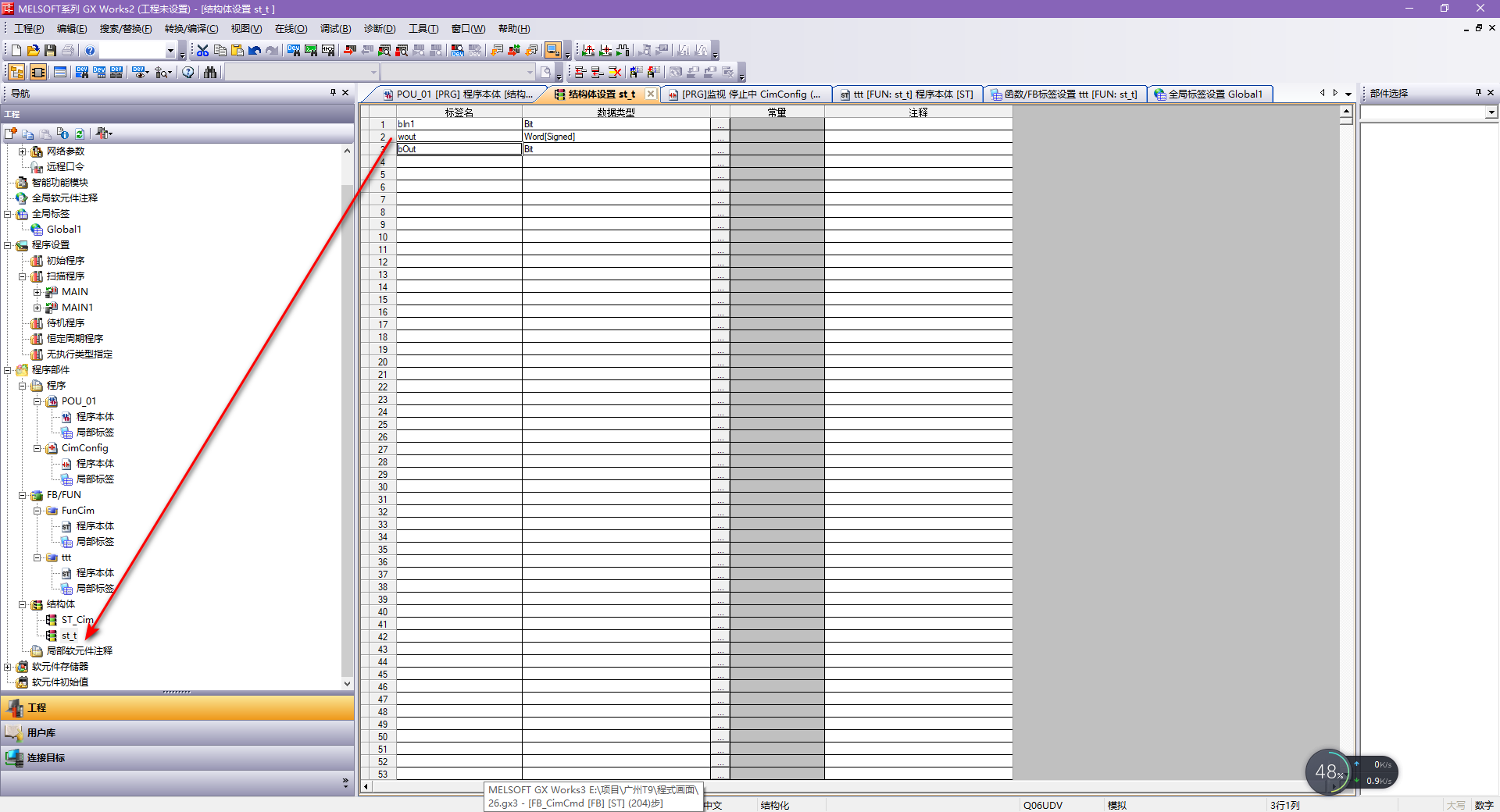

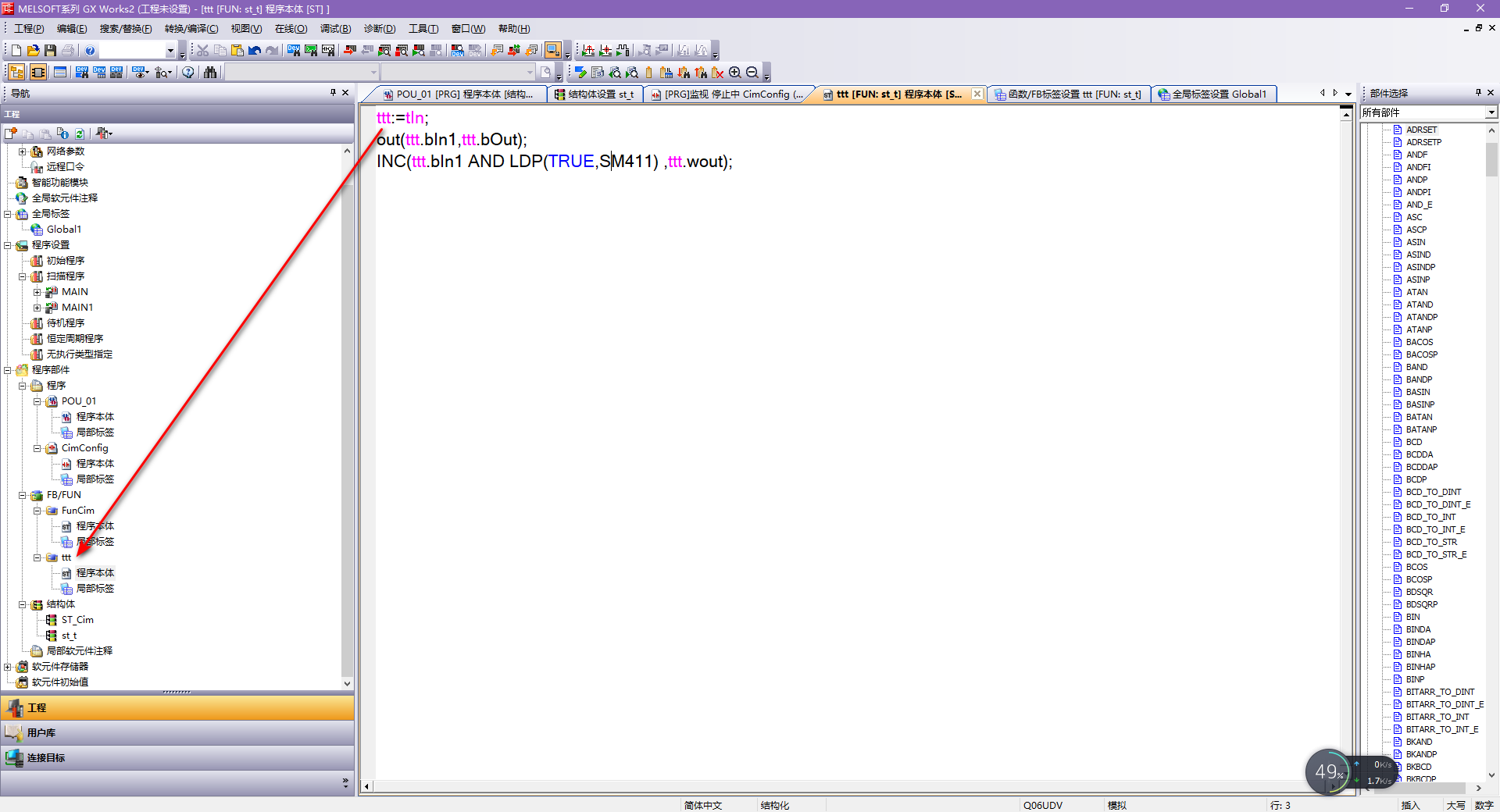

如圖，在M100導通后tt1.wOut1能實現自+1，tt2.wOut1未能實現。
如果把sm411上升沿拿掉即可。但我的需求是根據sm411上升沿實現自+1，請教如何實現?

qq240559043

干就完了

級別: 略有小成

精華主題: 0
發帖數量: 196 個
工控威望: 339 點
下載積分: 4138 分
在線時間: 146(小時)
注冊時間: 2012-06-06
最后登錄: 2025-09-28
查看qq240559043的主題 / 回貼

1樓發表于: 2022-05-09 14:08

只看該作者 | 小中大

應該建立FB,而不是FUN.

ayusecret

級別: 略有小成

精華主題: 0
發帖數量: 230 個
工控威望: 309 點
下載積分: 927 分
在線時間: 93(小時)
注冊時間: 2021-10-31
最后登錄: 2025-10-05
查看ayusecret的主題 / 回貼

2樓發表于: 2022-05-09 14:18

只看該作者 | 小中大

引用
引用第1樓qq240559043于2022-05-09 14:08發表的 Re:如何定義一個st Fun函數實現結構體不同實參的Word值邏輯處理，請教資 .. :
應該建立FB,而不是FUN.

我的想法是結構體攜帶處理信息，每次函數處理這個邏輯時把這個信息帶給函數，讓函數處理完邏輯再賦還給這個結構體。
從而實現邏輯復用，而狀態外部攜帶。

qq240559043

干就完了

級別: 略有小成

精華主題: 0
發帖數量: 196 個
工控威望: 339 點
下載積分: 4138 分
在線時間: 146(小時)
注冊時間: 2012-06-06
最后登錄: 2025-09-28
查看qq240559043的主題 / 回貼

3樓發表于: 2022-05-09 14:22

只看該作者 | 小中大

你的想法我之前就試過了，一定要FB. PLC內部并沒有按“實參”傳遞函數參數的東西

ayusecret

級別: 略有小成

精華主題: 0
發帖數量: 230 個
工控威望: 309 點
下載積分: 927 分
在線時間: 93(小時)
注冊時間: 2021-10-31
最后登錄: 2025-10-05
查看ayusecret的主題 / 回貼

4樓發表于: 2022-05-09 15:19

只看該作者 | 小中大

引用
引用第3樓qq240559043于2022-05-09 14:22發表的 Re:如何定義一個st Fun函數實現結構體不同實參的Word值邏輯處理，請教資 .. :
你的想法我之前就試過了，一定要FB. PLC內部并沒有按“實參”傳遞函數參數的東西

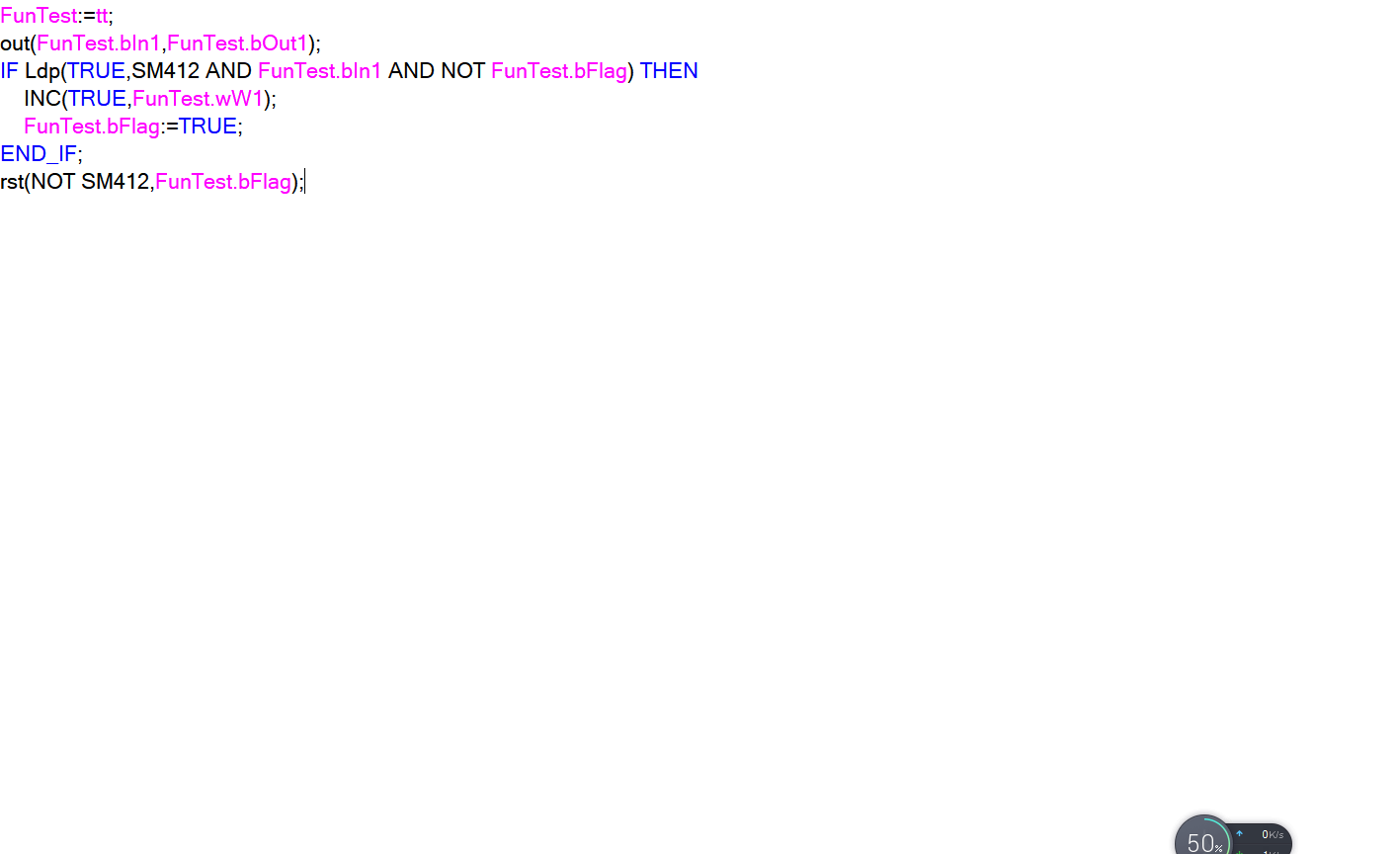

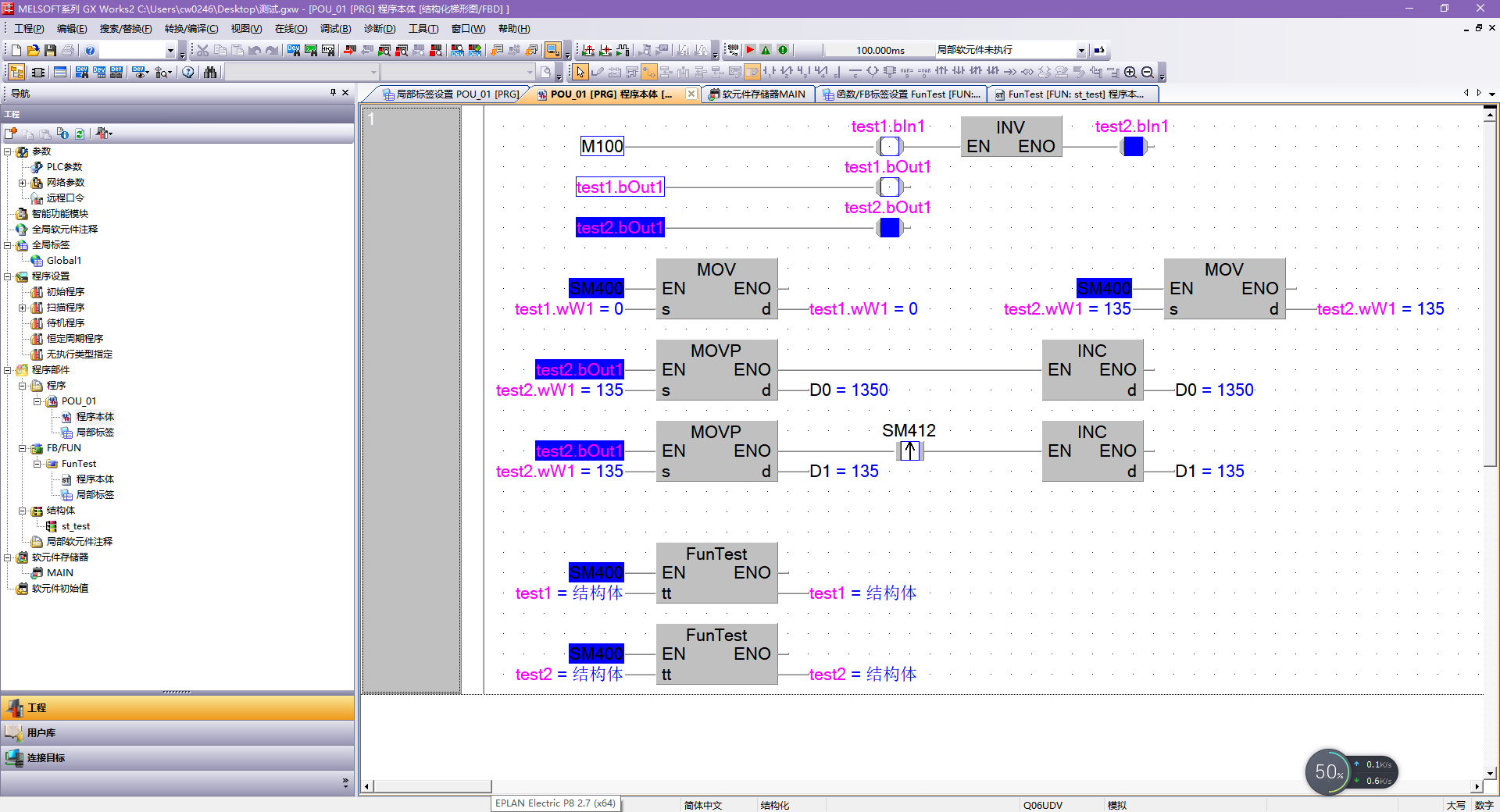

加了個Flag判斷，貌似我實現了功能，不知是否有隱藏的問題(Bug)，附件程序麻煩檢查下。
D1是外部同步自+1，看是否與test2.wOut1值一樣。

附件：

測試.rar (163 K) 下載次數:25
