PLC與變頻器通信參數設置一致，程序中接通中間繼電器，通信專用指令能執行，指令執行完后，m8029也接通了，硬件上通信模塊SD也會閃爍；RD一直沒不閃爍過

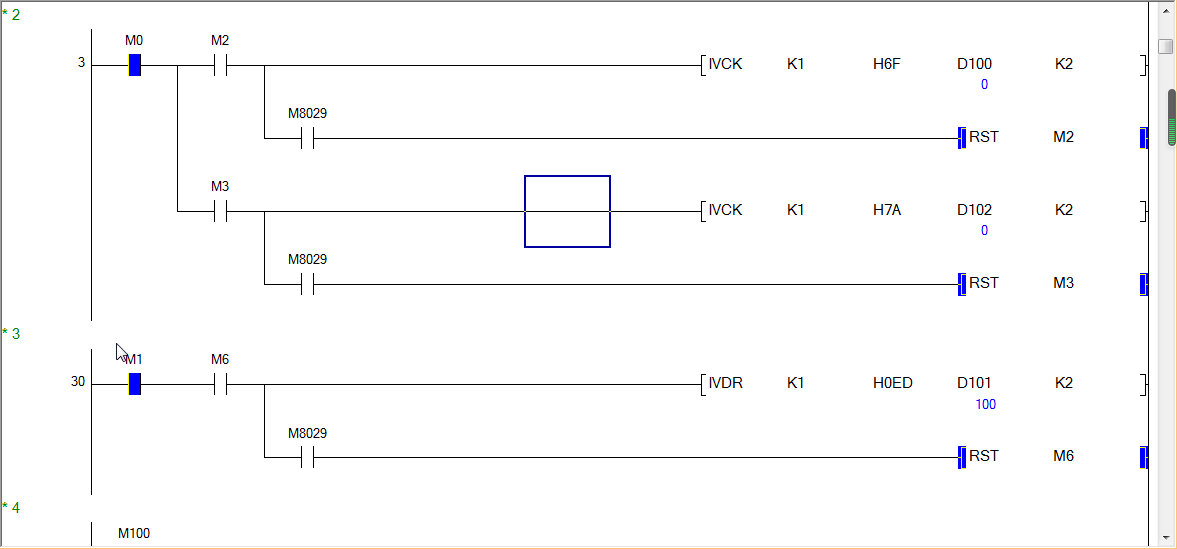

IVDR  K1  H0ED  D101  K2  將D101的值寫入1#變頻器，寫入設定頻率（RAM），指令執行了，但是變頻器頻率數字沒任何改變


***********變頻器沒接電機


##########請大師傅們幫我探討下，謝謝

以上內容是2021.4.13發布的討論
——————————————————————————————————————————————

以下內容是2021.4.14發布的解決問題的方式

謝謝大家的幫助，最后發現是線接錯了，正確接線應該是：
變頻器            PLC

RDA      接     SDA
RDB      接     SDB
SDA      接     RDA
SDB      接     RDB
（希望對后面的人有所幫助）

沒通迅上唄，查線唄！

引用

引用樓主15310616105于2021-04-13 02:32發表的 三菱變頻器指令通信無效 :
PLC與變頻器通信參數設置一致，程序中接通中間繼電器，通信專用指令能執行，指令執行完后，m8029也接通了，硬件上通信模塊SD也會閃爍；RD一直沒不閃爍過

IVDR  K1  H0ED  D101  K2  將D101的值寫入1#變頻器，寫入設定頻率（RAM），指令執行了，但是變頻器頻率數字沒任何改變


.......

我想看看你設定參數都是啥

引用

引用第2樓13824790603于2021-04-13 11:44發表的  :


我想看看你設定參數都是啥

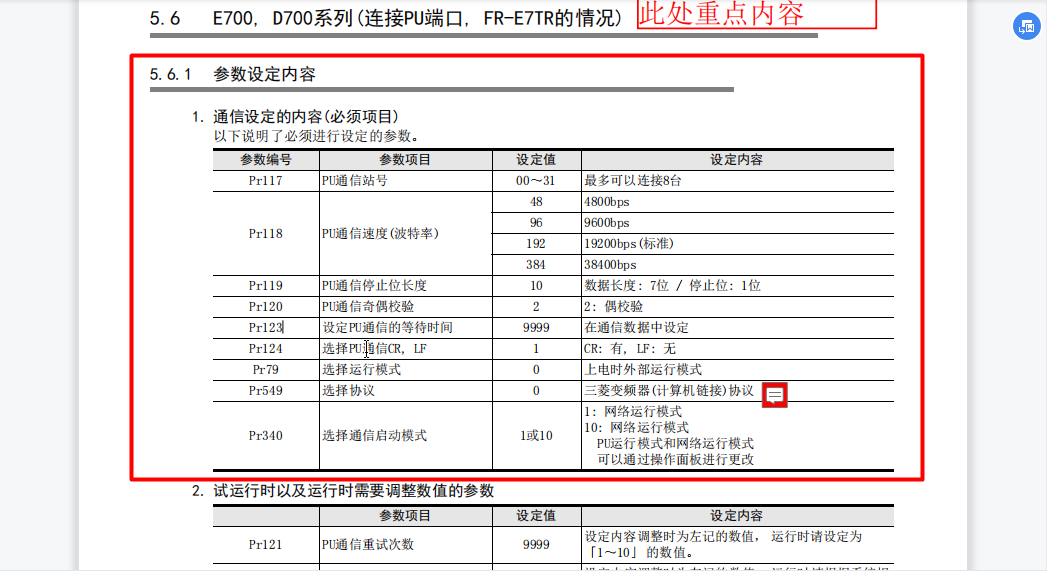

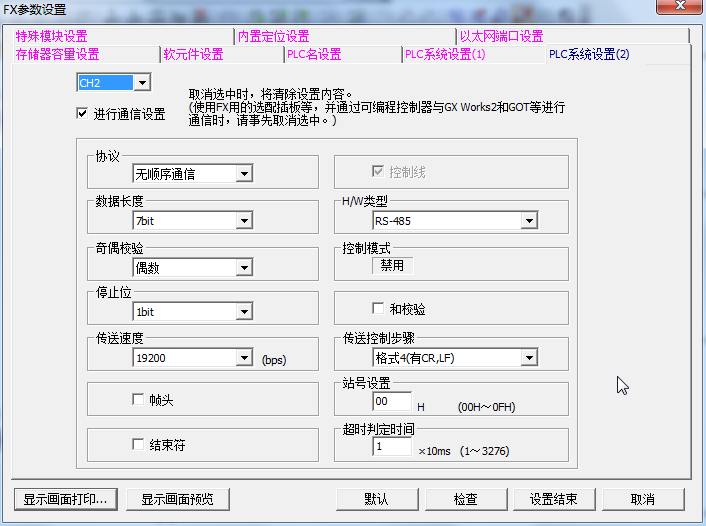

第一張圖是變頻器參數，第二張是PLC參數

試試這個

m8161常ON了嗎?

引用

引用第5樓13451687377于2021-04-13 14:52發表的  :
m8161常ON了嗎?

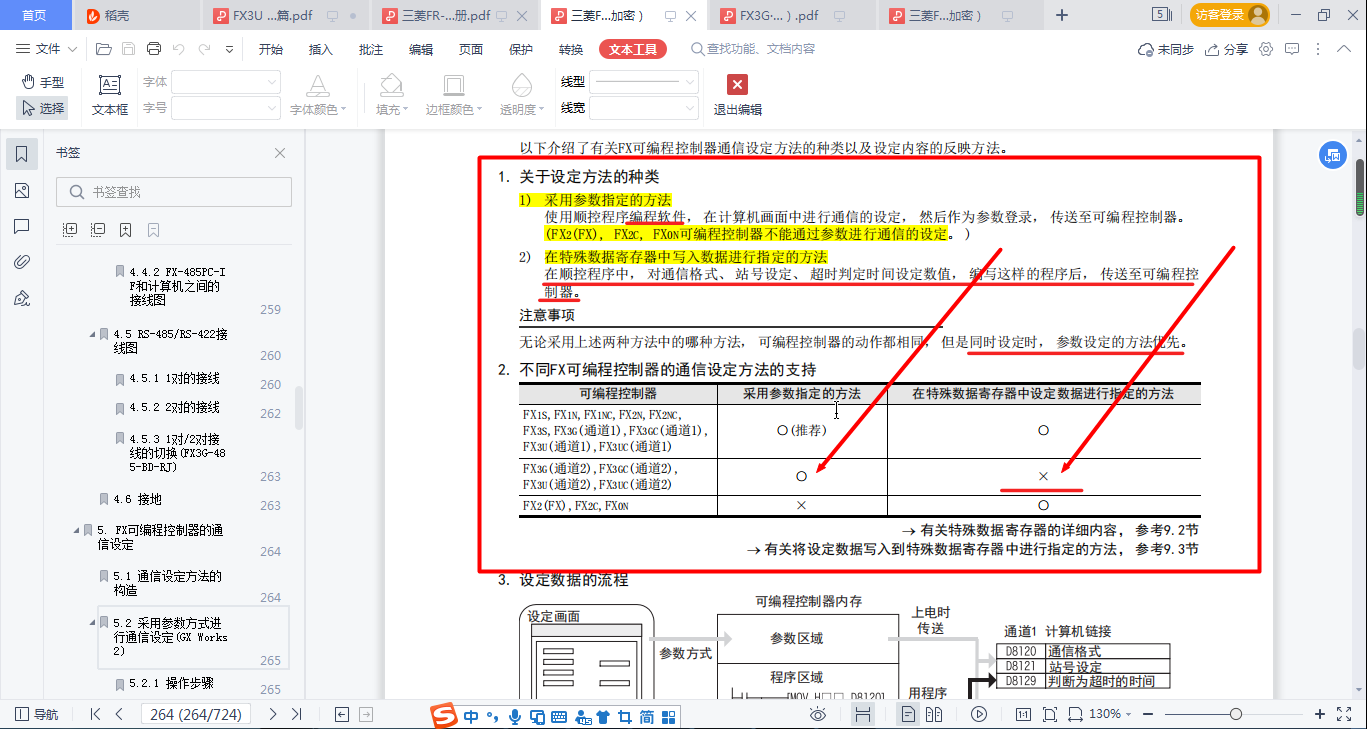

我使用的是通道2，直接軟件設置的通道2，不需要用特殊寄存器和特殊繼電器設置吧

在通道里只是設置了D8120通訊格式，不包含M8161

plc應該用專用協議的吧

引用

引用第8樓夢雨天涯于2021-04-13 22:33發表的  :
plc應該用專用協議的吧

專用一般用于觸摸屏的

引用

引用樓主15310616105于2021-04-13 02:32發表的 三菱變頻器指令通信無效 :
PLC與變頻器通信參數設置一致，程序中接通中間繼電器，通信專用指令能執行，指令執行完后，m8029也接通了，硬件上通信模塊SD也會閃爍；RD一直沒不閃爍過

IVDR  K1  H0ED  D101  K2  將D101的值寫入1#變頻器，寫入設定頻率（RAM），指令執行了，但是變頻器頻率數字沒任何改變


.......

你正反轉什么可以通信上嗎，如果可以就是設置問題了，你要寫讀頻率的話，要把格式四改成一，變頻器校驗碼那一塊（124：1）照現在的不要變試試

看看大家的討論，學習下
