fb模塊.zip (185 K) 下载次数:101 模擬量換算.rar (34 K) 下载次数:119



使用模擬量接4-20mA傳感器

傳感器量程-15 ~ 3300PSI

傳感器通電后空載 PLC數值量400左右 電流應該4mA左右

我就納悶了 不應該負壓的時候才400 電流4mA

于是乎，這道數學題，我搞不懂了

有沒有范例 借閱一下

為什么有人糾結FX5U 內置能不能電流輸入？





附件模擬量轉換研究成果
理解了就很好懂 封裝成FB 一切變得簡單了

內置模擬量不支持電流信號。仔細看手冊吧

又是一個想當然的：
1、基本的模擬量基礎都沒有；
2、4mA是干什么的？肯定不知道；
3、FX5U手冊也不看，內置模擬量支持電流信號？

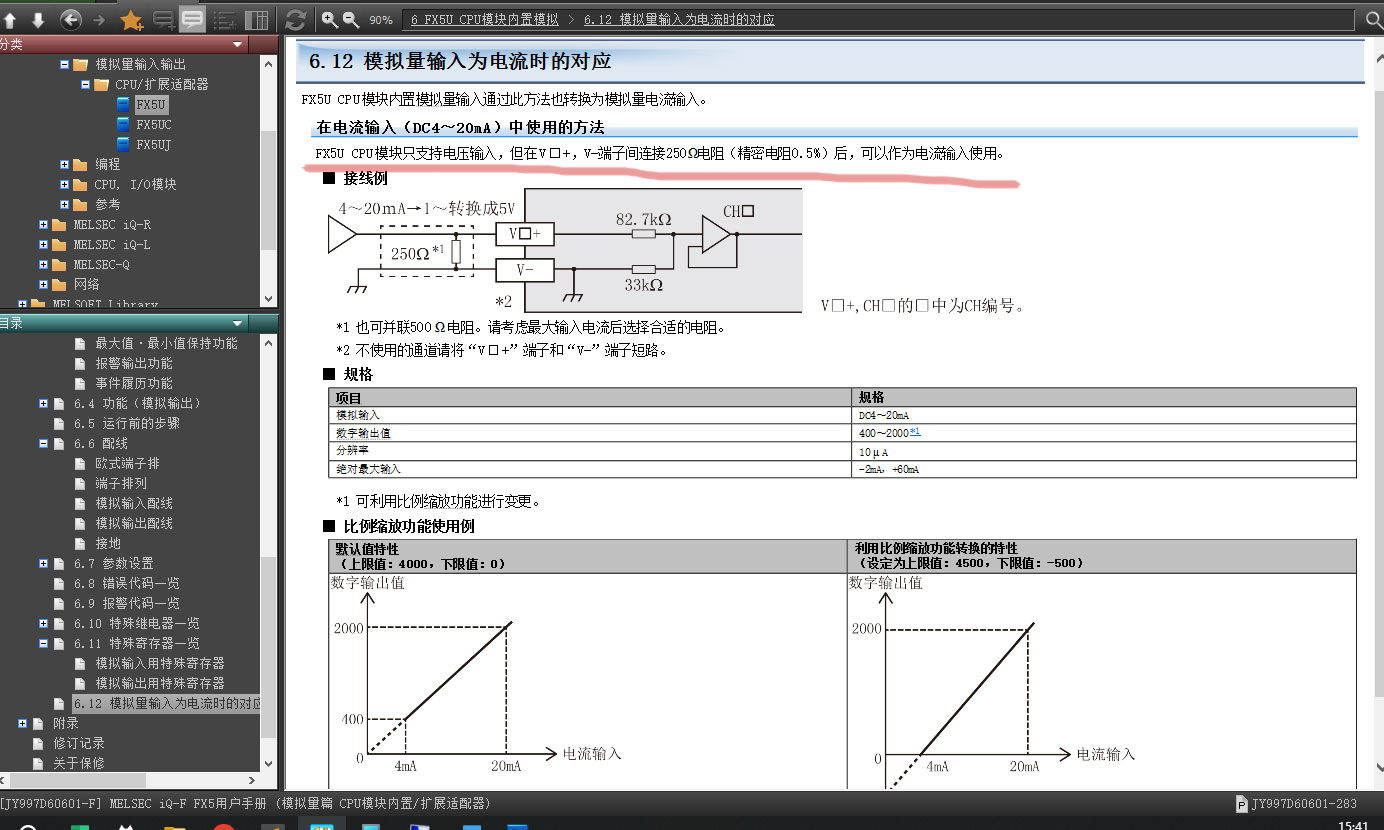

可以支持電流輸入，已經測試成功…… ，你的PLC設置上下限多少我不知道你呢

1、基本的模擬量基礎都沒有；
>>>>確實沒有

2、4mA是干什么的？肯定不知道；
>>>>確實不知道

3、FX5U手冊也不看，內置模擬量支持電流信號？
>>>>手冊說可以


現在網絡風氣很差

問的問題太低級了 就覺得回答這個屬于自降身份
問的高深了 就說你搞不定 專業的事找專業的人

磚家

引用

引用第3樓夢雨天涯于2023-07-07 15:50發表的  :
可以支持電流輸入，已經測試成功…… ，你的PLC設置上下限多少我不知道你呢

可以的 我試了

下限-500 上限4500

如果是壓力傳感器，要考慮一個問題，大氣壓算不算在內？
最近做的上電后換算得出來是101KPA，正好是標準大氣壓。

我只能呵呵，截圖講的只是電流信號的變通方法，實質就是通過分壓電阻將電流信號轉為電壓信號（PLC接受的信號自始到終都是電壓信號），當然自己喜歡就好。

1.模擬量的分辨率是多少，也就是4--20mA電流模塊的數字量輸出是400--2000呢還是多少，這個很關鍵，必需搞清楚。
2.搞清楚傳感器空載時的值對應多少壓力值，也就是說空載時是負壓還是對應某個壓力值的。
3.搞清楚了上述二條再來計算模擬量對應的壓力值。

http://www.mqcn.com.cn/read-gktid-1756629.html    本站的貼子怎和計算這里有方法。

引用

引用第9樓呂工于2023-07-07 16:19發表的  :
http://www.mqcn.com.cn/read-gktid-1756629.html    本站的貼子怎和計算這里有方法。

研究一下
