自由口驗證硬件：
三菱FX3U/個；FX3U – 485-DB通訊板/個，串口轉USB轉換器/個，串口調試軟件/個。
驗證過程：

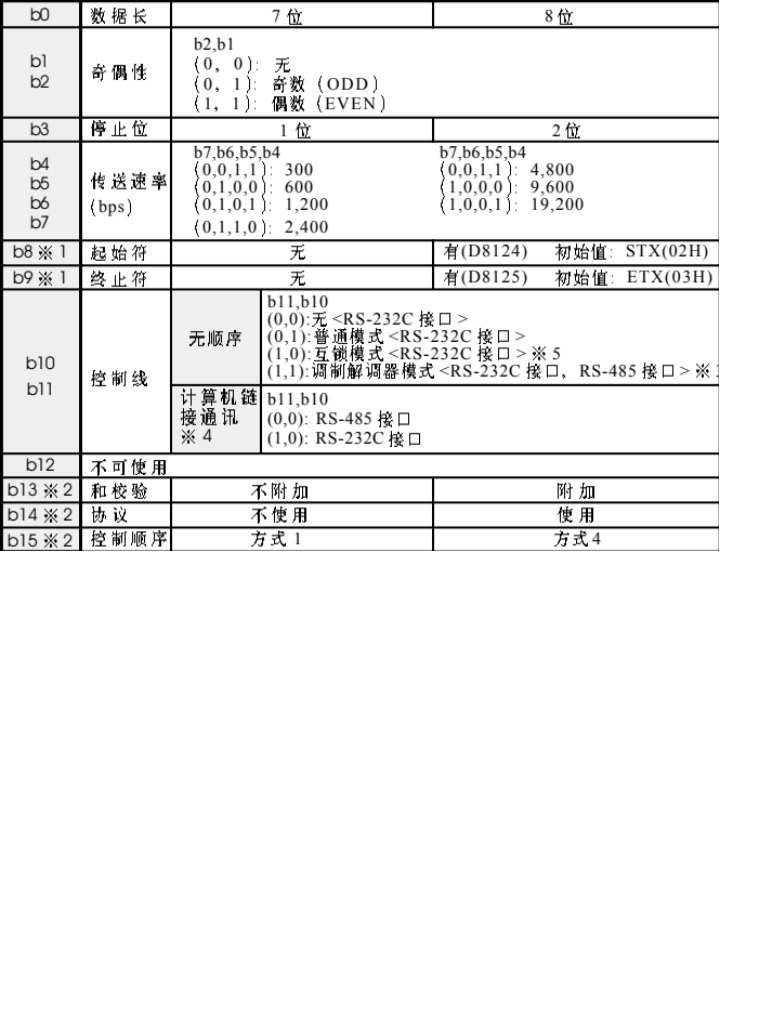

1）    創建一個測試項目，定義D8120參數：


根據測試項目內容，定義D8120：8個數據位、無校驗、9600bps，D8120 = 16#0C81

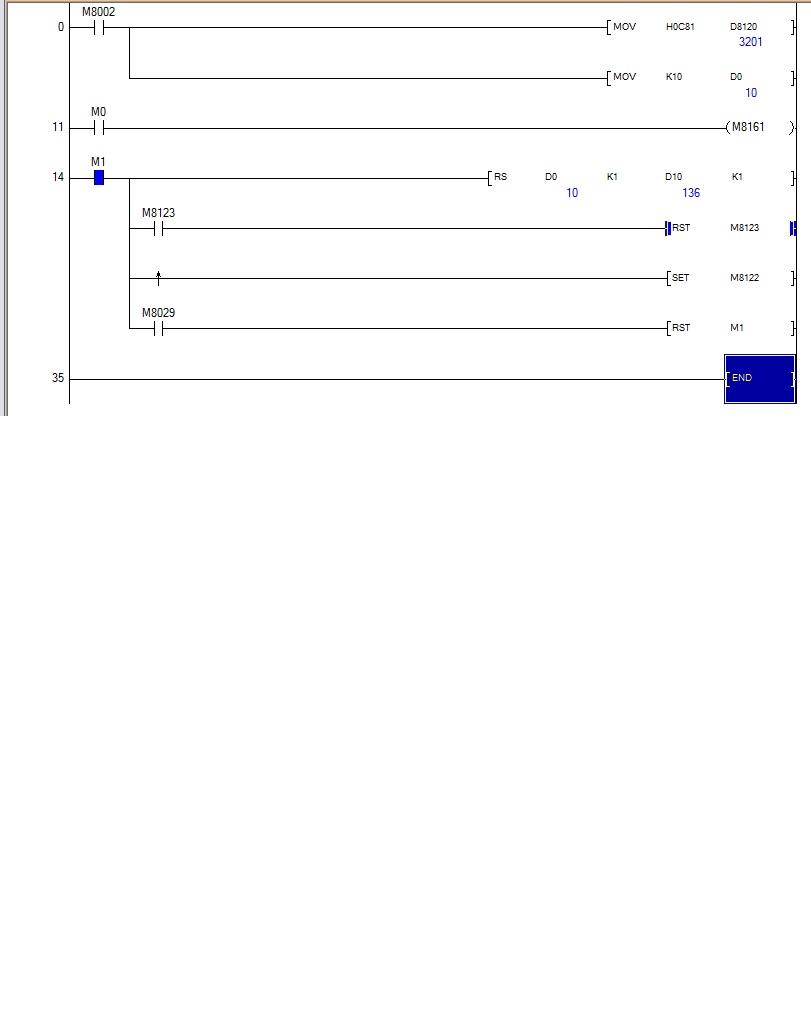

2）    根據測試協議編寫測試的通訊程序：


3）    打開串口調試軟件，測試通訊：

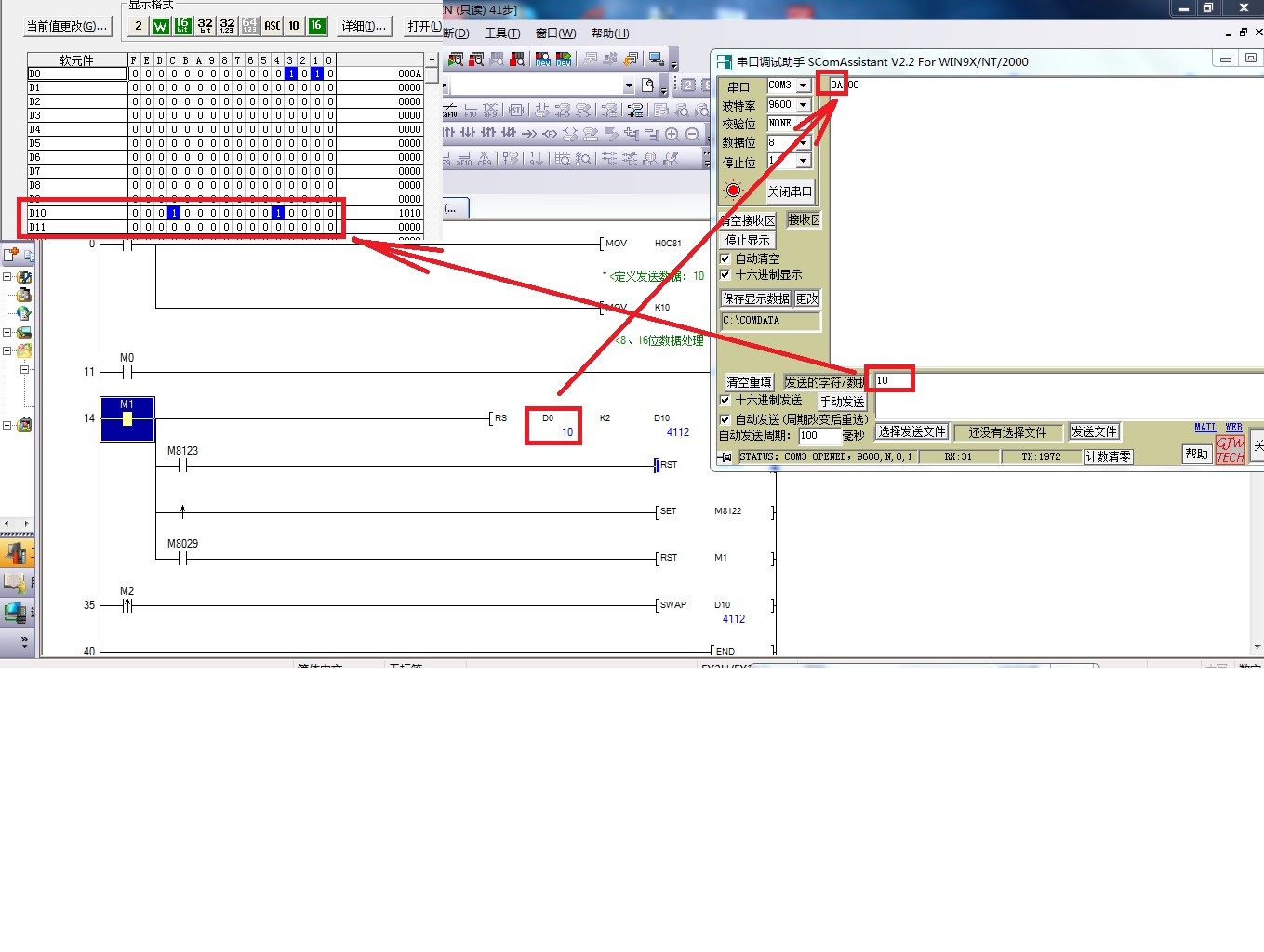

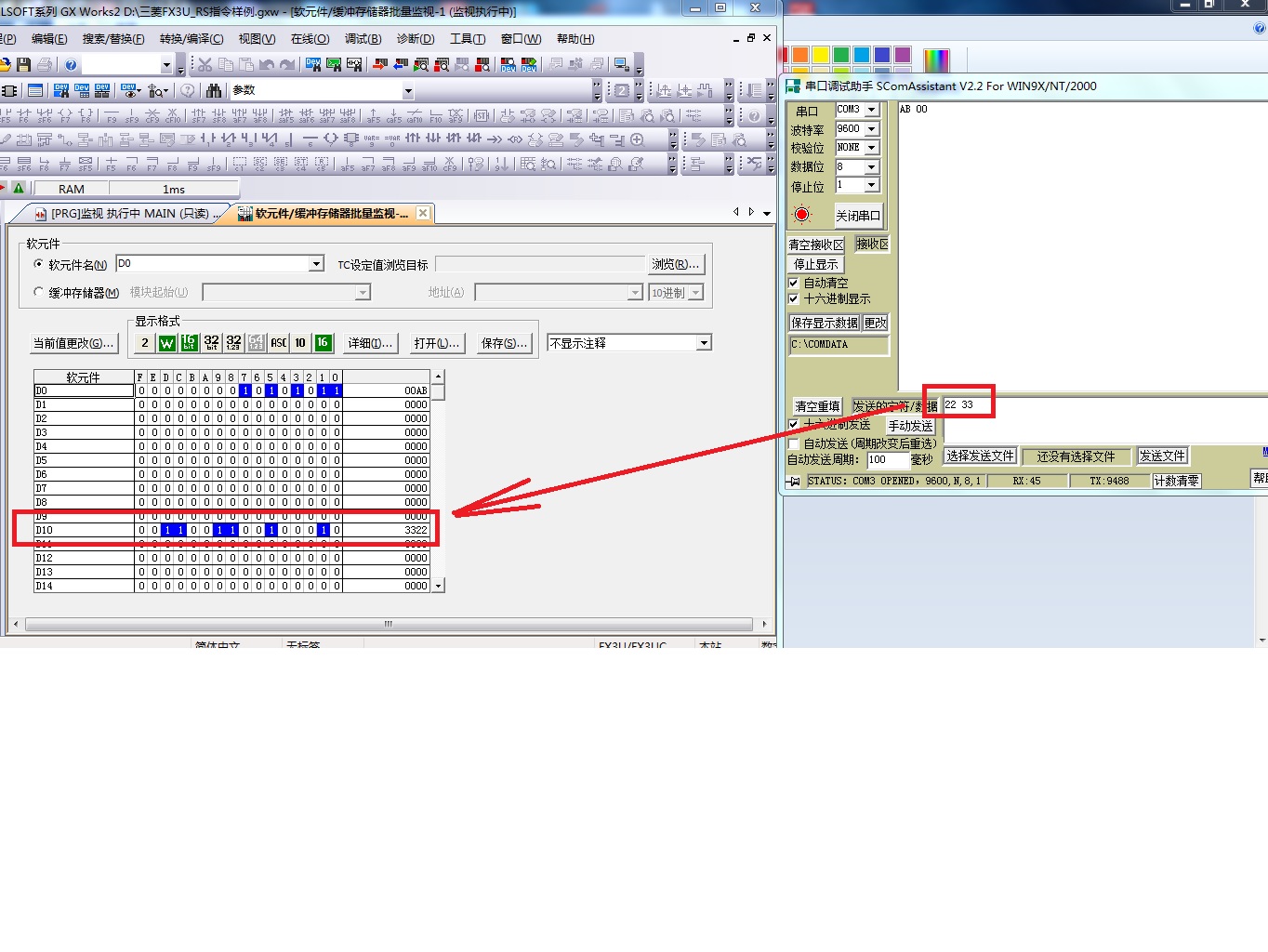

當M1 = 1時，D0 = 10/D1=0的數據正確傳送到串口調試軟件的接收區，在串口調試軟件窗口的發送區，寫入16#22、16#33數據發送到plc側的D10/D11：

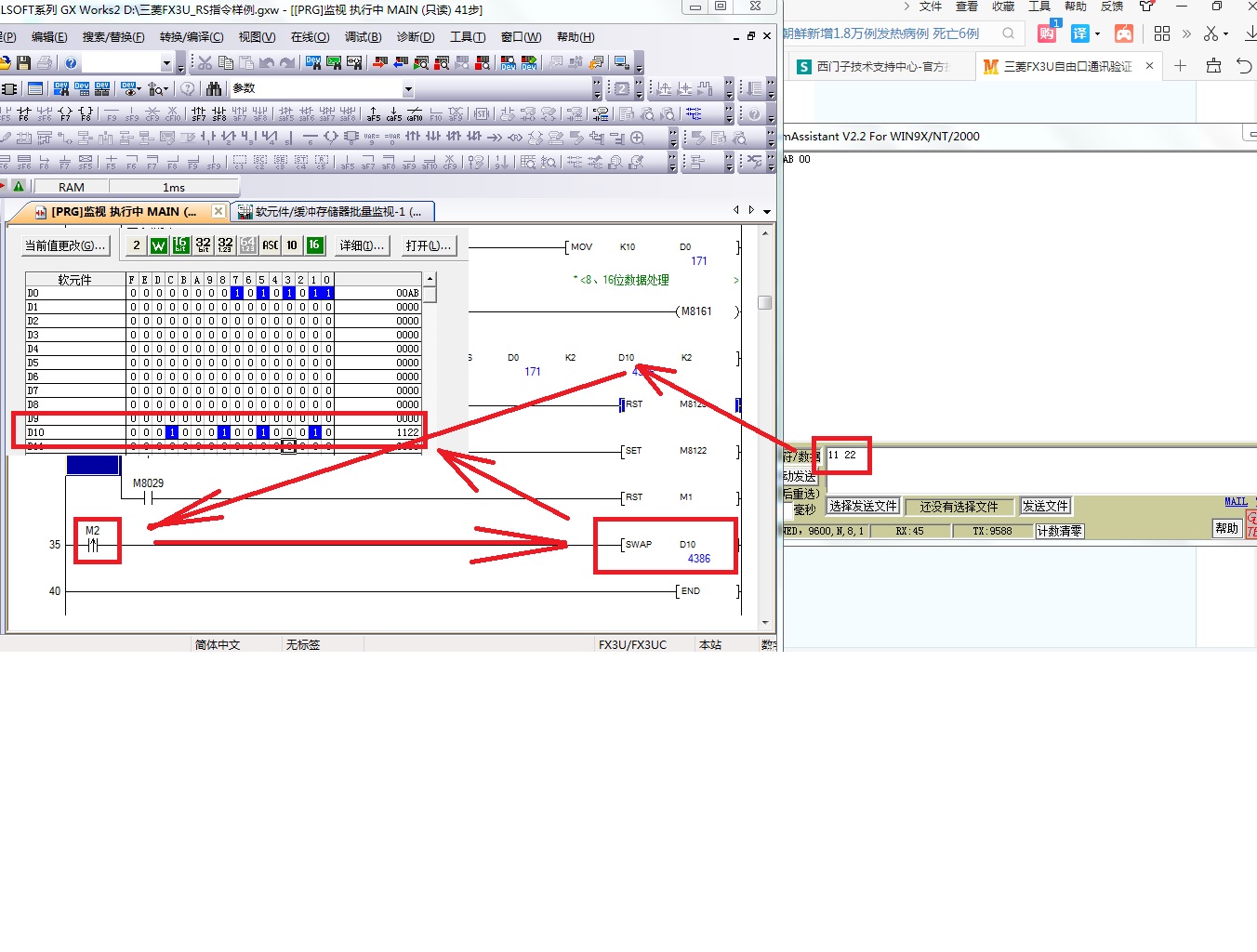

M2 =1，調用SWAP指令轉換后，與串口調試軟件一致：


與串口調試軟件的通訊可以建立。

牛逼！你那箭頭和方框怎么畫出來的？

路過看看

引用

引用第1樓honggun于2022-05-13 19:50發表的  :
牛逼！你那箭頭和方框怎么畫出來的？

我是在電腦的圖畫中，用直線，一條一條的手工畫上去的，目的是想說明數據傳送的方向。方框在圖畫中就有這樣的功能。

我前一段時間，用西門子s7-1200和200smart分別寫了與FX3U的自由口程序，主要是應用雙方的通訊格式及指令，三菱側RS指令及幾個特殊標志位是需要理解的。

謝謝分享！！！

感謝分享

請問串口調試軟件在哪里下載 ？感謝分享！

引用

引用第1樓honggun于2022-05-13 19:50發表的  :
牛逼！你那箭頭和方框怎么畫出來的？

這個很神奇嘛？截圖都有這功能啊

路過看看

可以參考我的自由口通訊,rs指令
