想請問一下  工業相機
通過PLC發送功能碼05 單個線圈寫入到相機02號寄存器置1以后觸發相機拍照然后發送數據到 PLC
三菱FX5U  這個通訊要用到socket指令么，還是PLC做從站就可以了

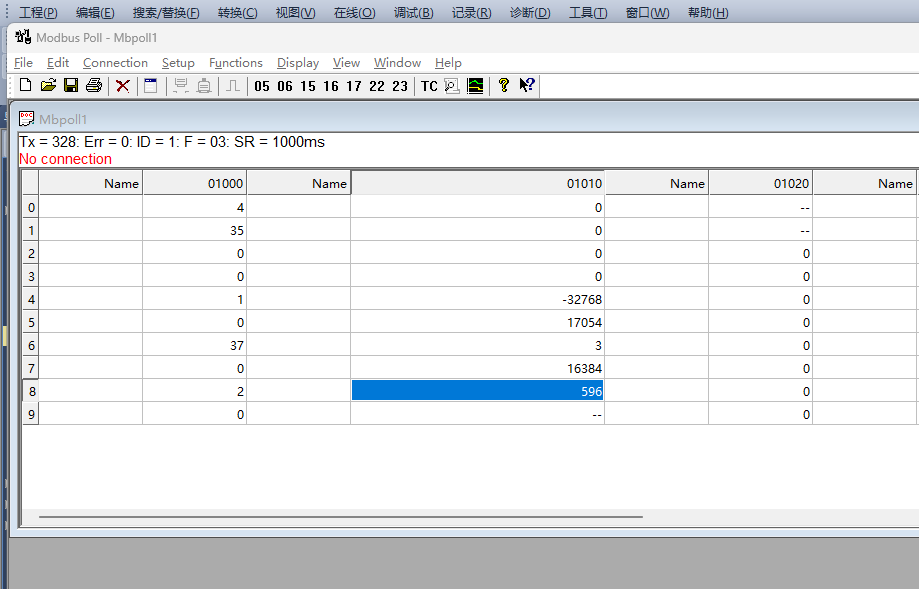

我想實現的功能就是通過PLC 來觸發相機內部  然后手機數據傳回PLC   現在知道觸發線圈是    用MODBUSPULL 軟件   功能碼05     02號地址  發送 ON 可以觸發     相機保持寄存器數值保存在相機  1018的地址位想把這個地址位的數據發送到PLC

ayusecret

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 221 個
工控威望: 300 點
下載積分: 909 分
在線時間: 91(小時)
注冊時間: 2021-10-31
最后登錄: 2025-05-20
查看ayusecret的主題 / 回貼

1樓發表于: 24天前

只看該作者 | 小中大

試試工具里的通訊協議功能，配置下報文格式，這樣程序就簡單些

showtimelb

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 72 點
下載積分: 418 分
在線時間: 12(小時)
注冊時間: 2023-07-14
最后登錄: 2025-05-07
查看showtimelb的主題 / 回貼

2樓發表于: 24天前

只看該作者 | 小中大

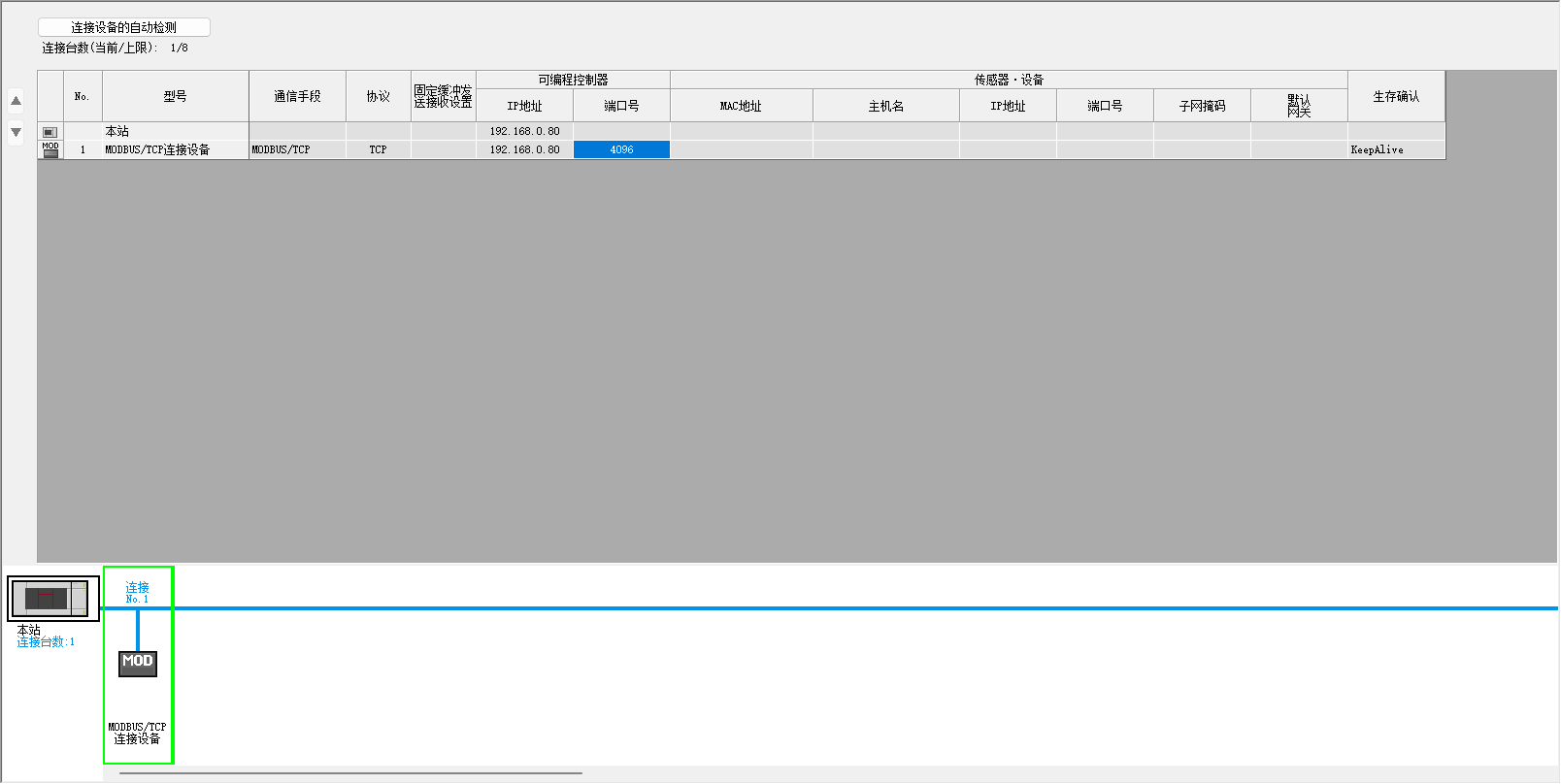

圖片：

配置的話我是這個弄得是不是有問題

dingzyi

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 765 個
工控威望: 920 點
下載積分: 10055 分
在線時間: 515(小時)
注冊時間: 2011-05-29
最后登錄: 2025-05-21
查看dingzyi的主題 / 回貼

3樓發表于: 24天前

只看該作者 | 小中大

引用
引用樓主showtimelb于2025-04-28 10:11發表的幫幫我，三菱FX5U 連接工業相機的通訊格式 :
想請問一下  工業相機
通過PLC發送功能碼05 單個線圈寫入到相機02號寄存器置1以后觸發相機拍照然后發送數據到 PLC
三菱FX5U  這個通訊要用到socket指令么，還是PLC做從站就可以了

我想實現的功能就是通過PLC 來觸發相機內部  然后手機數據傳回PLC   現在知道觸發線圈是    用MODBUSPULL 軟件   功能碼05     02號地址  發送 ON 可以觸發     相機保持寄存器數值保存在相機  1018的地址位想把這個地址位的數據發送到PLC
.......

簡單點，Plc 作為從站.上位機作為主站。設置端口號ip.讓上位機連接plc....plc分配幾個d區地址作為信號交互的。就可以。
