常閉按鈕在梯形圖里要用常開接點？

如果有西門子編程經驗的話，會發現這個是極其正確的。

因為一個開關在梯形圖中有兩種形態，即地址形態與信號形態。

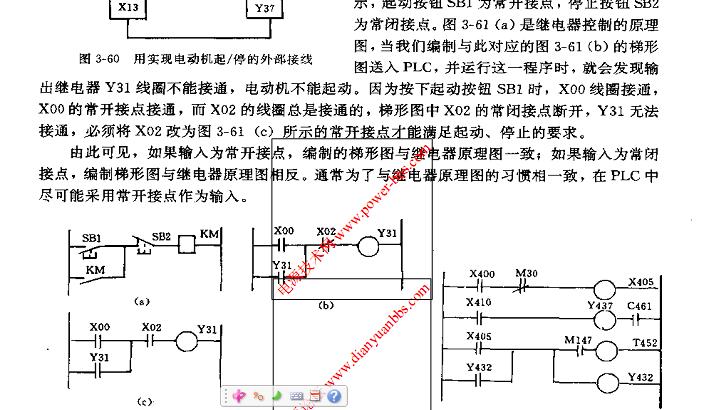

拿樓主的例子來分析，如果在梯形圖中用常閉觸點，那么此時的地址形態為1，而外部按鈕的接線是常閉，因此信號狀態為1，這時，根據我們的知識知道，當外部輸入為1時，梯形圖中的常閉觸點轉為常開，而常開觸點轉為常閉。因此，如圖A，當外部按鈕常閉時，梯形圖中的相應觸點為常開狀態，因此不會觸發，需要更改為常開。

而我們都應該明白一點，一般按鈕上都會有2組觸點，即常開與常閉，因此在梯形圖中應對接線作不同的更改。

樓主的問題在于，對按鈕的不熟悉，恐怕在現場接線經驗的欠缺造成的困惑。

以上！

多玩點實例，少看點書？

呵呵，我不是學電的。那有沒有在外部是用常閉，而梯形圖也用常閉的呢？感覺不理解！

如果有西門子編程經驗的話，會發現這個是極其正確的。
？？？？？
三菱的有這個現象嗎？

cvlsam:你好!根據一般規則,停制按鈕還是用常閉為好,程序里用常開.

特別在出口機上



這是一個從繼電控制電路設計到plc設計一定碰到的問題，你可以思考下面二個問題，就會想通了，
ｌ，用一個常開，一個常閉，二個按鈕設計控制接觸器通斷的梯形圖。
２，用二個常開按鈕設計控制接觸器通斷的梯形圖。
比較一下這二種梯形圖的不同，你就會明白了。僅供參考。

按鈕用常開還是常閉,個人覺得還是要看實際情況,需要考慮安全因數,就是把按鈕損壞和信號線意外斷開的因素考慮在內,
就象停止用常閉,如果信號線意外斷了,就無法啟動,  但是用常開的話會啟動了停不下了,就存在了不安全隱患了,

關于 常閉按鈕在梯形圖里要用常開接點,
要看你怎么使用這個信號了,你要是能連PLC,監控一看就知道了,  不過你的資料上講的例子是對的
個人建議,關于這個問題,2樓說的很對,實例比書本更容易理解
